Stručné informace:
4-drátový modul kontroly přístupu pro Digiplex-EVO
Objednávací kód:ACM12
Interní kód:E001-2144

Dostupnost:
skladem
Pro zobrazení ceny se přihlaste nebo zaregistrujte.
Počet kusů:
Přidat do košíku

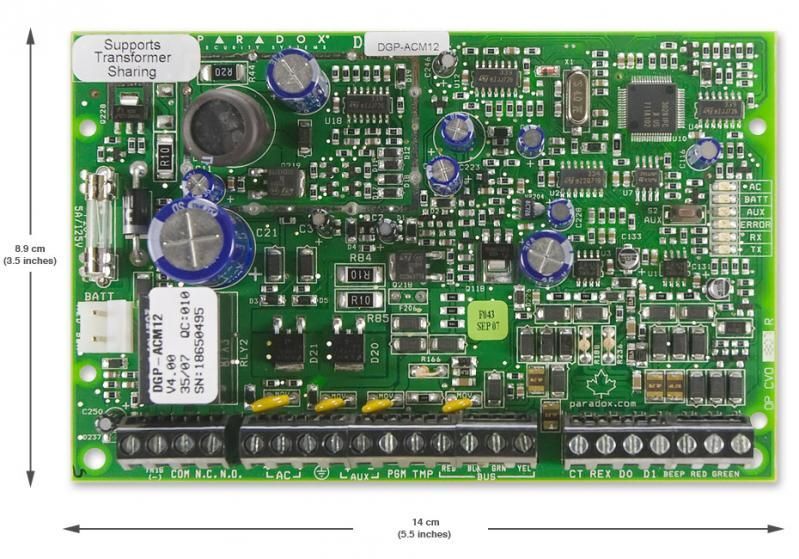

ACM12 Modul kontroly přístupu

Modul kontroly přístupu (DGP-ACM12) je určen pro použití s ústřednami DIGIPLEX EVO, pomocí kterého můžete otevírat dveře a ovládat zabezpečovací systém pomocí karet. Každý uživatel může mít omezený přístup do určitých dveří ( pomocí skupin přístupu ) a může být omezen časově ( pomocí Časových skupin - Kalendářů ).
K modulu je možné připojit čtyřdrátové staré čtečky Paradox CR-R880, CR-885 nové CR-R910 a CR-R915 nebo některé čtečky s výstupním formátem Wiegand 26 bitů (formát čísla karty 000:00000). Standardně jsou v nabídce čtečky karet PROXIMITY, EMarine, HID a MIFARE, iClass a další s formátem Wiegand 26. Odběrový proud je 60mA a se čtečkou cca 100mA.

Pro kabeláž BUS nesmí být použit kabel UTP. Doporučený kabel je VEZFI 4x0,5mm2.

Vlastnosti:

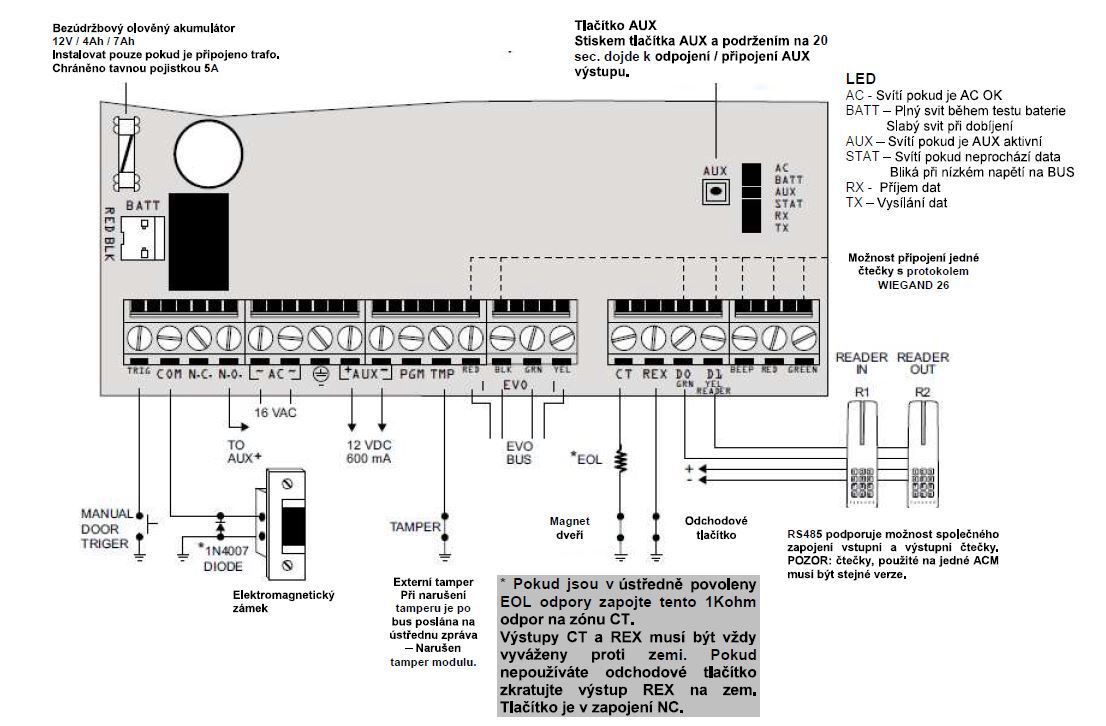

  • Připojení jedné čtečky, odchodového tlačítka, dveřního kontaktu a výstupu pro ovládání elektrického zámku
  • Podporuje u čteček třetích stran pouze rozhraní Wiegand 26bit
  • Podporuje čtečky Paradox CR-R910, CR-R915 a staré R870, R880, R885, R890
  • Podporuje čtečky SYSCR005MF/EM s karty EMerine a Mifare
  • Podporuje čtečku SYSA20 Finger s EMarine karty
  • Podporuje čtečku SYSAC018EM s EMarine karty
  • Podporuje čtečku DS-K1107M (Hikvision) s Mifare
  • Podporuje čtečku ESTELAR EDK4B-RS-OEM s EMarine karty
  • Čte karty a klíčenky PROXIMITY C702, C704, C705, C706
  • Kalendář pro volné otevření dveří i trvalé denní otevření dveří
  • Monitorování nuceného otevření dveří a nezavření dveří
  • Kalendář pro otevření dveří a kalendář prodlouženého otevření dveří
  • Otevření dveří načtením karty a nebo zadáním kódu
  • Otevření dveří ručně tlačítkem nebo událostí
  • Obsahuje omezené programovatelné další 1PGM (stavy 1-55)
  • Obsahuje jedno dveřní relé (5A, NO/NC)
  • Obsahuje nouzové odchodové tlačítko TRIG
  • Otevření dveří při požárním poplachu (nastavení)
  • Vestavěný samostatný spínaný zdroj 1,5 A (AUX +13V výstup až 800mA a baterie min. 4,5Ah)
  • Upgrade FW pouze přes speciální převodník CV4USB (CONV4 RS-485/RS232)
  • Do příchozí sběrnice BUS se nepřipojuje červený kabel +RED z ústředny EVO, pouze pokud je zapojen externí zdroj a baterie do ACM12
  • Verze ACM12 FW 4.xx podporuje i staré čtečky R870, R880, R885, R890, CA-REMI-4, R910, R915
  • Do verze ACM12 FW 4.13 podporuje pouze sw Winload 5.xx nebo programování v sekcích na klávesnici
  • Při zastřežování pomocí čtečky je vždy potřeba mít povolený přístup a funkci EOL. Beep kabel se na čtečce nezapojuje.

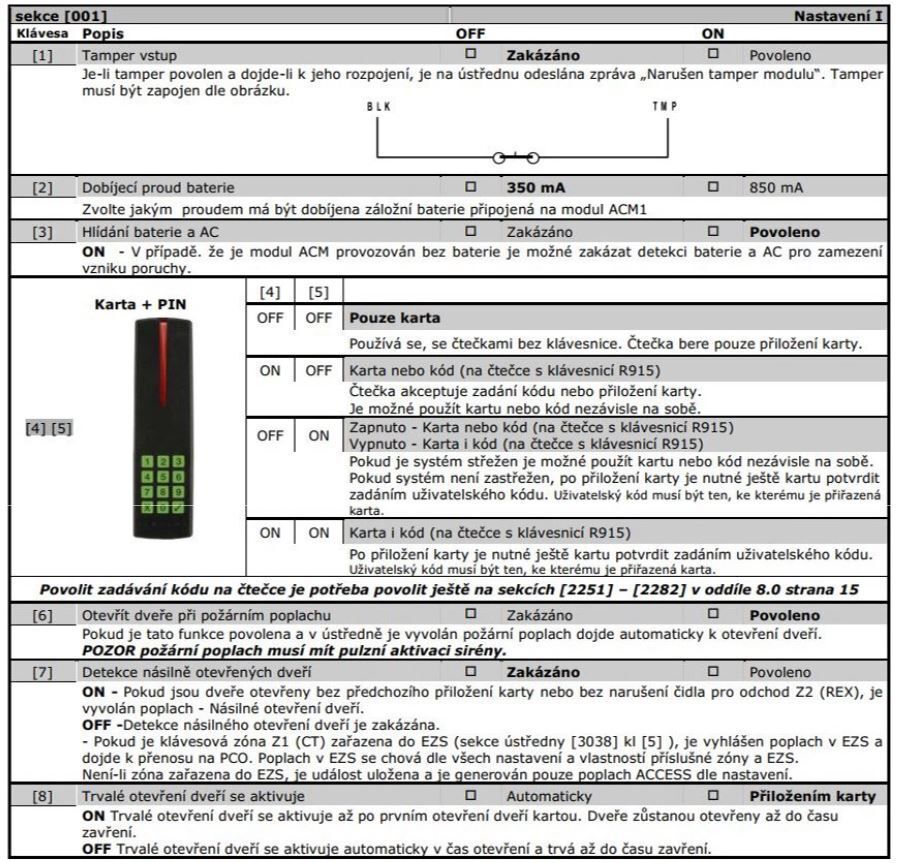

  • Programování modulu (sekce) z klávesnice: 0+(Instalační kód)+(4003)+(S/N modulu ACM12)+(DATA)+(volby)

Pro upgrade modulu ACM12 se používá speciální převodník CV4USB (CONV4 RS-485/RS232), nebo modul pošlete k nám na přehrání FW.

Povolit EOL na ústředně. Nepřipojovat kabel BEEP do ACM12.

Od firmware 4.50 byla odebrána možnost zobrazení neznámé karty načtením v sekci (040). Nově lze zobrazit číslo nové karty pouze v historii v sw Babyware od 5.4.x a vyšší. Je potřeba zatrhnout v nastavení modulu ACM12 příslušné podysytémy.

Technické parametry:

Napájení 16 Vac, min. 20 VA, 50 - 60 Hz
Napájení "AUX" "+-"

+13 Vdc, 20/40VA/600/800 mA, maximální 1A

Baterie +13 Vdc, min. 4,5 Ah
Počet výstupů 2 100 mA PGM výstup, a druhý výkoné relé 5A / 28 Vdc, N.O. / N.C.
Počet zón 2 ( dveřní kontakt CT a systém REX )
Počet čteček až 2 na každé straně dveří/zdi, čtečky pouze stejného typu, paralerně D0/D1
Kompatibilita EVO192, EVOHD od FW4.50 a vyšší pro sw Babyware 5.x a vyšší
