ZX8

Stručné informace:
Sběrnicový modul expandér rozšíření systému až 8 (16) zón. Modul lze připojit kamkoliv na sběrnici BUS a má plně programovatelné zóny.
Interní kód:E001-2035

Dostupnost:
skladem
Pro zobrazení ceny se přihlaste nebo zaregistrujte.
Počet kusů:
Přidat do košíku

ZX8

Sběrnicový modul koncentrátor rozšíření systému o dalších 8 zón k ústřednám Spectra SP5500/6000/7000/4000. Pokud tento modul připojíte k ústředně EVOHD/192/48/96,HD, podporuje tento modul funkci ATZ a rošíříte systém o dalších 16 zón. Kompatibilní je se všemi ústřednami Spectra SP, Magellan, Digiplex EVO.

Vlastnosti:

  • Rozšiřující modul pro připojení dalších zón 8, nebo ATZ(16) u EVO
  • Drátové sběrnicové provedení BUS
  • Plně programovatelné zóny 1-8
  • Jeden programovatelný omezený výstup PGM1 (omezená tabulka PGM události stavů 01-55)
  • Nejstarší typ APR3-ZX8 nepodporuje nové EVO192/HD

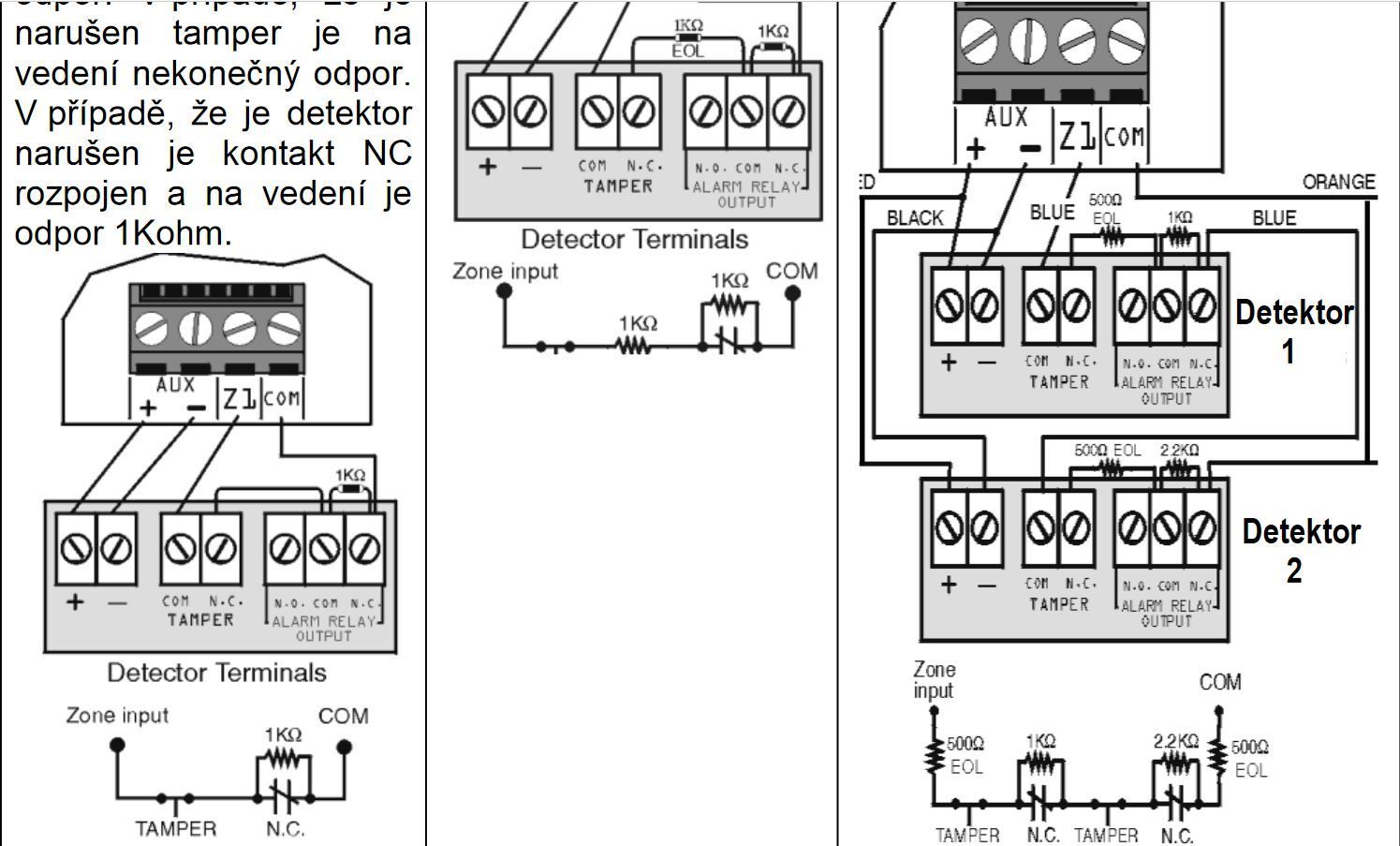

  • Používá se zapojení NC s EOL a s ATZ od firmware 6.0 u EVO
  • Modul APR-ZX8 nejstarší bez Jumperu JP2 (A,B,C) není komaptibilní s EVO192/HD
  • Starý APR3-ZX8 od firmware 6.0 je kompatibilní s EVO192/HD fimware 2.50 a vyšší

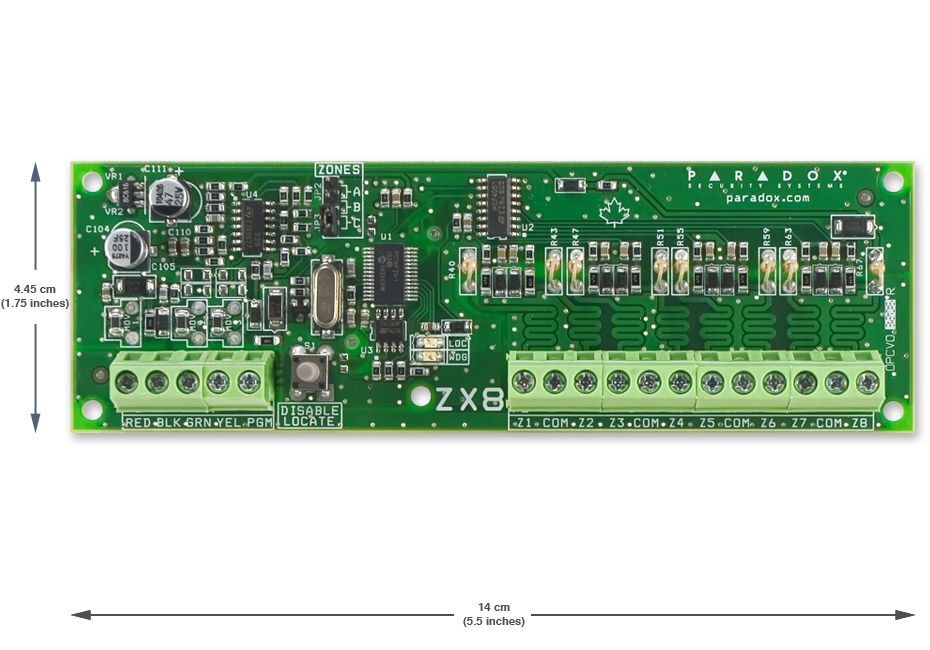

  • Rozměry PCB 140 x 46 mm

Zapojení s ústřednami Spectra SP, Magellan MG je potřeba změnit dle potřeby jumper JP2 na ZX8 (1+ ,9+ , 17+) = (ZX8-A, ZX8-B, ZX8-C).



Technické parametry:

Napájení +11V až +16V
Proudový odběr max. 28mA
Vyvážené vstupní zóny> 8 zone
PGM výstupy 1
Počet zón ZX8 ATZ MG,SP, pouze 8zon,  ATZ EVO 16zon
Kompatibilita APR3-ZX8 Spectra SP, MG, Digiplex EVO
Rozšiřující modul 4 PGM výstupů. Pomocí tohoto muodulu můžete k systému připojit programovatelné výstupy, pomocí kterých můžet ovládat prvky systému (ga...
Interface pro přímé spojení mezi PC a modulem/ústřednou. Na PC je použito rozhraní USB nebo RS232. Pro připojení k MG6060/6160 je nutné použít redukci ze 4...
Ústředna zabezpečovacího a přístupového systému, 8 (16ATZ) zón na PCB rozšiřitelné na 192 zón, 8 nezávislých podsystémů, 999 uživatelů, možno připojit až ...
GSM/GPRS/SMS 2G data komunikátor výhradně určený pro komunikaci s ústřednami SPECTRA SP, MAGELLAN port J3 nebo DIGIPLEX EVO a EVOHD port EBUS/SERIAL. Plasto...
Hlasový telefonní komunikátor pro zasílání hlasové informace o poplachu až na 5 telefonních čísel u ústředen MG/SP a až 8 telefonních čísel u ústředen EVO.
Přijímač IP, HW k pultu centralizované ochrany "PCO" a "PPC" komunikující po IP síti od PARADOXu.

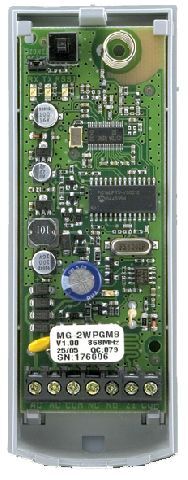

Bezdrátový modul má jednoho relé 5A/24V a jeden NO/NC vstup. Module má obousměrnou komunikaci, vhodné pro ovládání sirény.
