HUB2 Hub and Bus Isolator

Stručné informace:
Opakovač a oddělovač sběrnice. S tímto modulem lze vytvořit dvě zcela oddělené větve sběrnice, přičemž při vzniku poruchy na jedné z nich, nemá tato porucha vliv na tu druhou větev.
Objednávací kód:HUB2-E9R
Interní kód:E000-9445

Dostupnost:
skladem
Pro zobrazení ceny se přihlaste nebo zaregistrujte.
Počet kusů:
Přidat do košíku

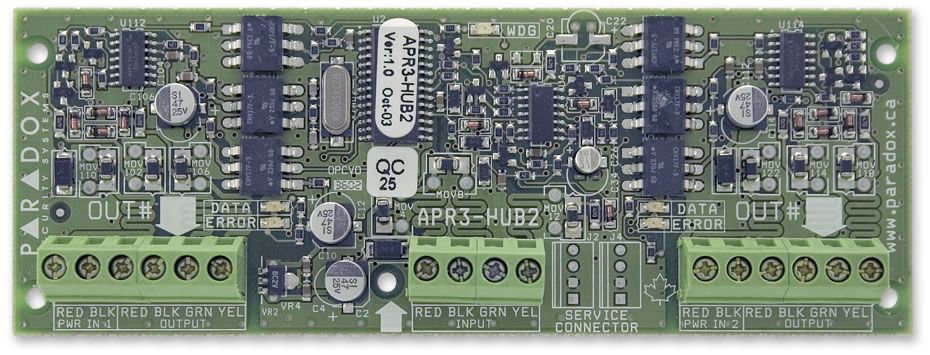

HUB2 Opakovač, oddělovač, posilovač, isolator sběrnice BUS

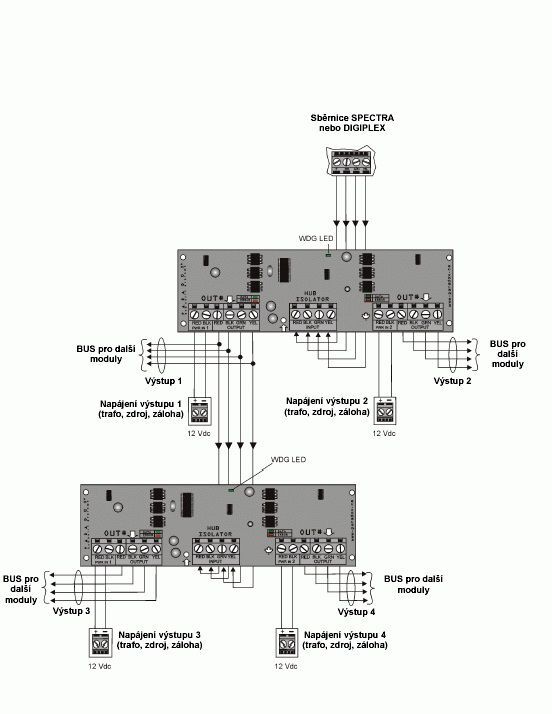

Modul pro posílení a zvýšení dosahu BUS sběrnice ústředen SPECTRA SP / MAGELLAN / DIGIPLEX EVO. S tímto modulem lze vytvořit dvě zcela galvanické oddělené větve sběrnice do hvězdy, přičemž při vzniku poruchy na jedné z nich, nemá tato porucha vliv na tu druhou větev. Pokud potřebujeme délku sběrnice delší než 300m musíme použít tento modul, přičemž délka sběrnice může dosáhnout až 900 m . Galvanická izolace brání toku proudu mezi dvěma nebo více samostatnými elektrickými obvody, přičemž stále umožňuje průchod energie nebo informací mezi nimi.



Vlastnosti:

  • Vytvoří dvě plně oddělené větve sběrnice ( porucha jedné nemá vliv na ostatní )
  • Galvanický/optický oddělovač/rozdělovač větve BUS sběrnice
  • Posilovač napětí jednotlivých sítí BUS sběrnice
  • Podporuje všechny sběrnicové ústředny, moduly a detektory
  • Podporuje sběrnicové zdroje PS17, 25, 45
  • Použijeme při délce sběrnice jedné větve až 300 m
  • Prodlouží sběrnici až o celkem 900 m (3ks HUB2)
  • Modul neslouží jako napěťová ochrana
  • Do příchozí sběrnice BUS se nepřipojuje červený kabel RED z ústředny EVO, pokud jsou zapojeny externí zdroje

 Pokud použijete nedoporučený kroucený kabel UTP tak dochází k náhodným výpadkům BUS sběrnice. Doporučený kabel je VEZFI 4x0,5mm.

Technické parametry:

Napájení Typicky 12 - 16 Vdc
Průměrný odběr Typický 24 mA ( 50 mA max. )
Vzádlenost od ústředny Digiplex EVO --- 300 m
Spectra, MG505E/5075  jen 76 m
Operační teplota Od - 20 ˚C do + 50 ˚C
Kompatibilita Všechny Spectry a ústředny Digiplex

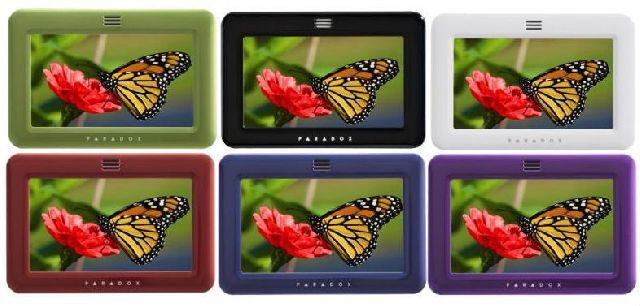

Barevný rámeček pro dotykovou klávesnici TM50. Zelený, červený fialový, modrý, stříbrný
