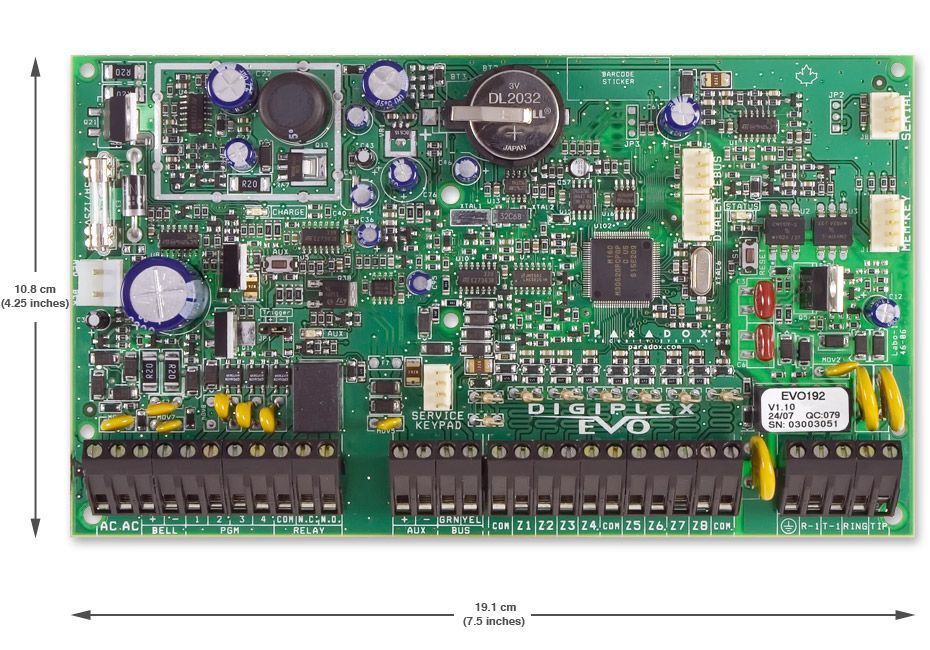

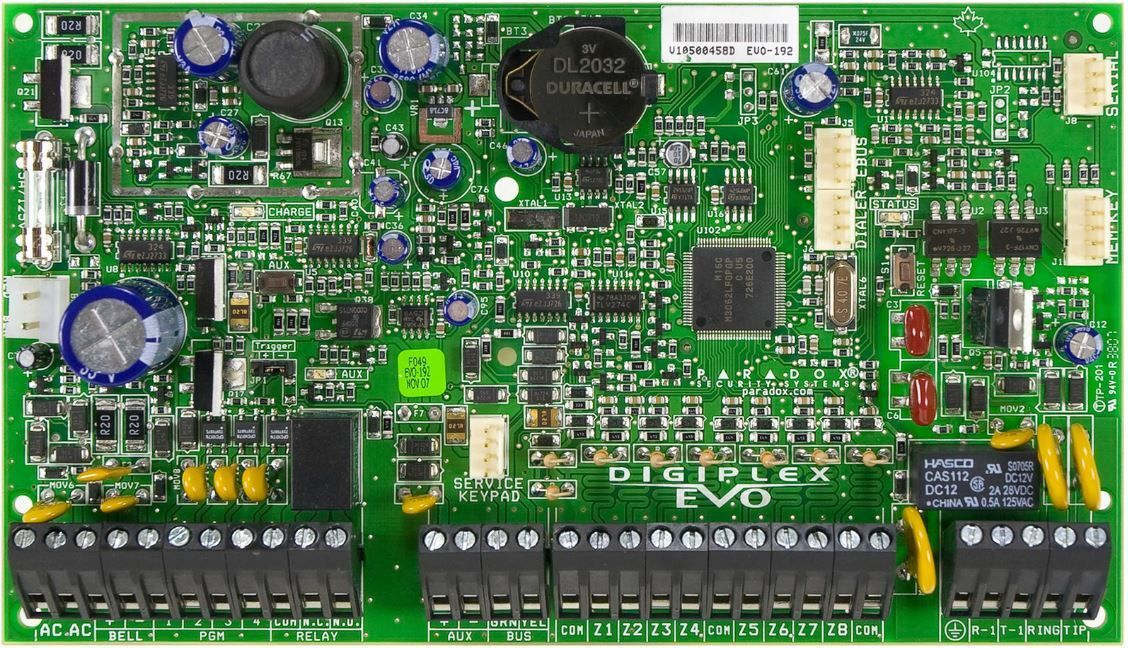

EVO192PCB

Stručné informace:
Ústředna zabezpečovacího a přístupového systému, 8 (16ATZ) zón na PCB rozšiřitelné na 192 zón, 8 nezávislých podsystémů, 999 uživatelů, možno připojit až 254 modulů, 4 PGM + 1 relé na PCB, 1,7A zdroj. Evidence přístupu do 32 dveří, paměť 2048 událostí. Ústřednu lze rozšířit o TCP/IP modul IP150+ pro připojení do sítě LAN-Ethernet a PCS2xx GSM/GPRS modul.
Interní kód:E001-1986

Dostupnost:
skladem
Pro zobrazení ceny se přihlaste nebo zaregistrujte.
Počet kusů:
Přidat do košíku

EVO192 nová verze (256kb) FW 7.xx

Třetí generace EVO192 nové CPU-256kb je největší ze zabezpečovacích ústředen Digiplex EVO. Tato zabezpečovací ústředna nabízí samostatných 192 zón a 5 PGM výstupů a má stejné vlastnosti jako její předchůdce EVO48/96. EVO192 má však několik nových vlastností, jako například schopnost přístupu a programování dálkových ovladačů "klíčenek" všem 999 uživatelů (s klávesnicí K641+ a modulem RTX3). Jde o plně adresovatelný sběrnicový systém, do kterého lze zařadit až 254 sběrnicových modulů (klávesnice, bezdrátová nadstavba, expandery, PGM výstupy, posilovací systémové BUS zdroje, rozdělovač sběrnice HUB2, hlasová nadstavba VDMP3 a jiné) i samostatné sběrnicové různé drátové detektory.

Další novou vlastností je tzv. MULTIBUS, který umožňuje upgrade firmware modulů na sběrnici a to pomocí seriového modulu 307USB a LAN IP150+, GPRS PCS265LTE. Dále je možné ústřednu použít jako přístupový systém ACC a to připojením klávesnice K641R nebo přístupového modulu ACM12. Doporučený nekroucený kabel pro komunikační sběrnici BUS je VEZFI 4 x 0,5mm2.

Vhodné pro zabezpečení například firem, kanceláře, výrobních hal, dílny či velkého rodinného domu

Vlastnosti:

  • 8 podsystémů a 192 zón (16 na PCB, ATZ technologie)
  • integrované vlastnosti přístupového systému
  • programování z klávesnice nebo PC do verze EVO192 FW 3.20 sw "Winload"
  • programování z klávesnice nebo PC sw Babyware od 5.4.x a vyšší
  • upgrade firmware pomocí programu InField v Babyware
  • Podporuje SWAN a mobilní aplikaci Insite Gold
  • Podporuje klávesnice K6xx, TMxx
  • Podporuje pir-kamery HD78 a HD88
  • Podporuje až 2ks RTX3 868Mhz - bezrátová nadstavba
  • Nepodporuje opakovač RPT1
  • Podporuje bezdrátové klíčenky REMxx, detektory, sirény
  • Podporuje BUS moduly např. ZX8, ZX82, PGM4, PGM82 a jiné
  • Podporuje moduly na PCO, PCS250/265LTE, VDMP3 a IP150+ SWAN
  • Podporuje systémové zdroje PS17, PS25 a PS45
  • COM na ústředně se = -AUX na ústředně
  • systém je kompatibilní s uživatelským programem NEWARE v 4.xx nebo vyšší
  • automatický úsporný režim, podsvícení klávesnic dle času
  • 5 PGM na ústředně (NC/NO až max. 5A)
  • Výstupy PGM 1)2)3) max 100mA a 4)5) max 5A
  • PGM1 může být využito jako vstup i pro 2-drátový kouřový detektor hlásič EPS
  • 32 přístupových modulu (K641R nebo ACM12)
  • 1x požrární EPS samostatná zóna (detektory palalerně za sebou zakončené 1Kohm)
  • podpora až 254 rozšiřujících sběrnicových modulů
  • až 999 uživatelských kódů
  • až 8 samostatných podsystémů
  • paměť až na 512/3072 acc událostí
  • výměná baterie CR2032 reálného času +3V
  • Nepodporuje už software Winload 5.xx
  • napájecí zdroj AC 230/16V min. Trafo 40VA
  • doporučená zálohovací baterie min. 12V/7Ah
  • ústřednu nelze použít bez baterie
  • BUS AUX+ až 800mA
  • +Bell výstup krátkodobě max. 2A jinak max 30W
  • nepodporuje PCM-5 memory-key pro přenos nastavení ústředny
  • výstup telefonní vytáčené linky RING/TIP
  • nepodporuje už prozváněcí formát PAGER
  • Pro spojení přes SWAN server je nutné mít na ústředně firmware verze 4.5x a vyšší.
  • Pro programování od firmware 4.50 a vyšší je potřeba používat software Babyware verze 5.4.x a vyšší
  • Pro programování do firmware 3.20 a nižší je potřeba používat software WINLOAD verze 5.7x
  • Od firmware EVO192 FW verze 7.00 (přechodový) (2018) a vyšší je procesor 256Kb, nelze potom pak snižovat firmwary!
  • Nejnovější firmware ústředny 7.52 nelze už ponížit dolů, protože byla vylepšena BUS.
  • Stíněnou kabeláž je potřeba uzemnit poue v jednom bodě a to nejlépe jen u ústředny.
  • Napětí na sběrnici BUS (red/black +13V green/yellow/zem 4/3V)
  • Podporuje grafickou nadstavbu C4, Alvis, S.B.I.
  • tovární instalační kód(Instalák): (000000)

Na klávesnici stisknout: 0+(instalák)+(4003)+(s/n ústředny)+(sekce)+(data a volby1-8).

Zobrazit firmware ústředny a načtených sn připojených modulů: 0+(instalační kód)+(4000)+(šipka dolů), Scann nových připojených modulů 0+(instalák)+(4006), Reset modulů sekce (4001+S/n modulu).

Pokud použijete nedoporučený kroucený kabel UTP tak dochází k náhodným výpadkům BUS sběrnice. Doporučený kabel je VEZFI 4x0,5mm2.

Dotazy FAQ zde:    archiv

Doporučujeme používat: Kniha EZS - provozní deník PZTS

Technické parametry:

Střídavé napájení AC 16 V, doporučeno 50 VA, 50 - 60 Hz
Zálohovací akumulátor BAT. +12V minimálně 4,5 Ah doporučeno 7 Ah
Napájecí výstup AUX +13,8V, 800 mA trvale, maximálně, elektronická pojistka 1A
Výstup na sirénu +Bell 2A, elektronická pojistka
Všechny výstupy pro provoz min. red/black +11V green/yellow/zem 4/3V
