AWSY2405EPS Zálohovaný zdroj 24VDC/5A

Stručné informace:

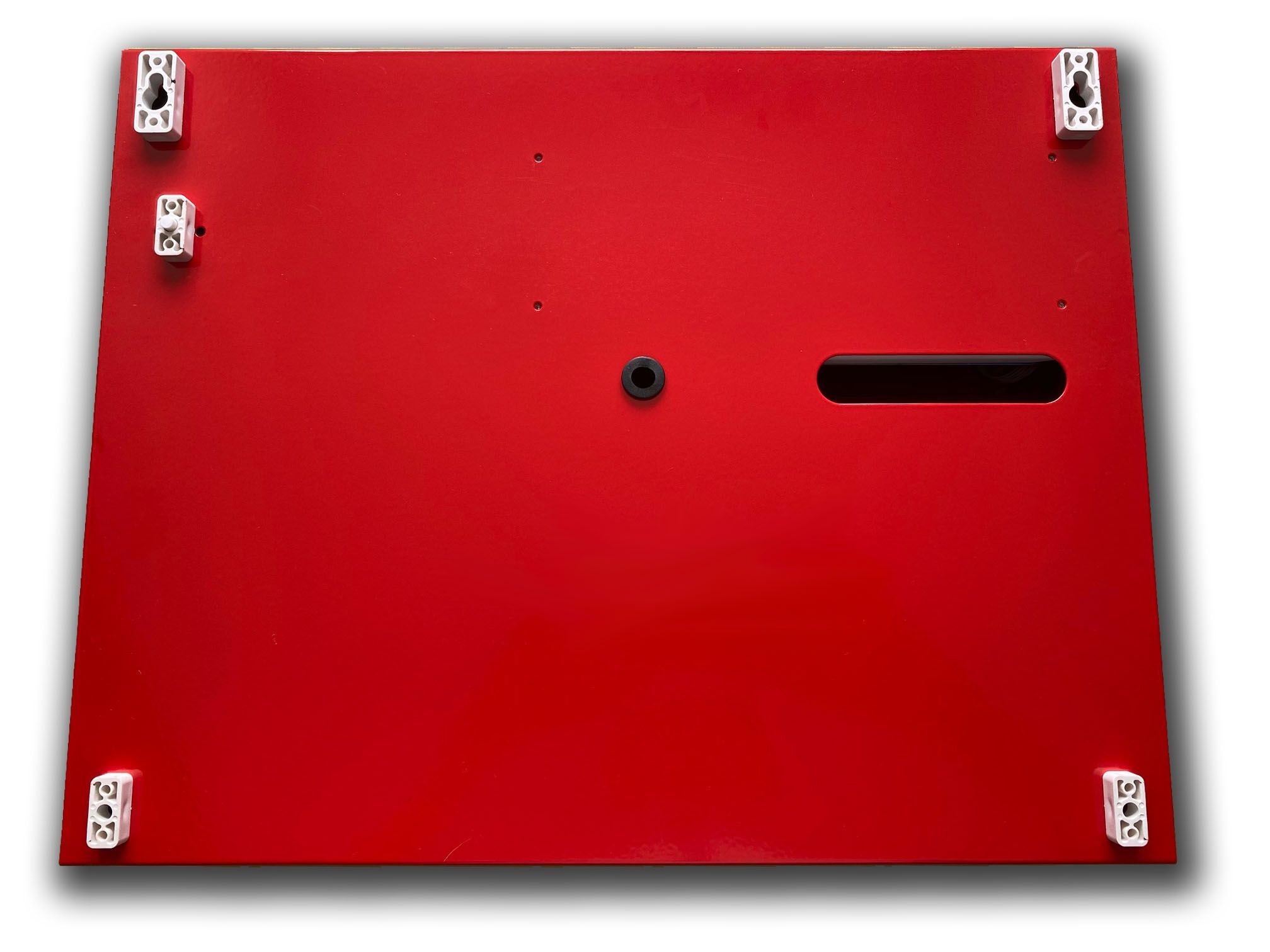

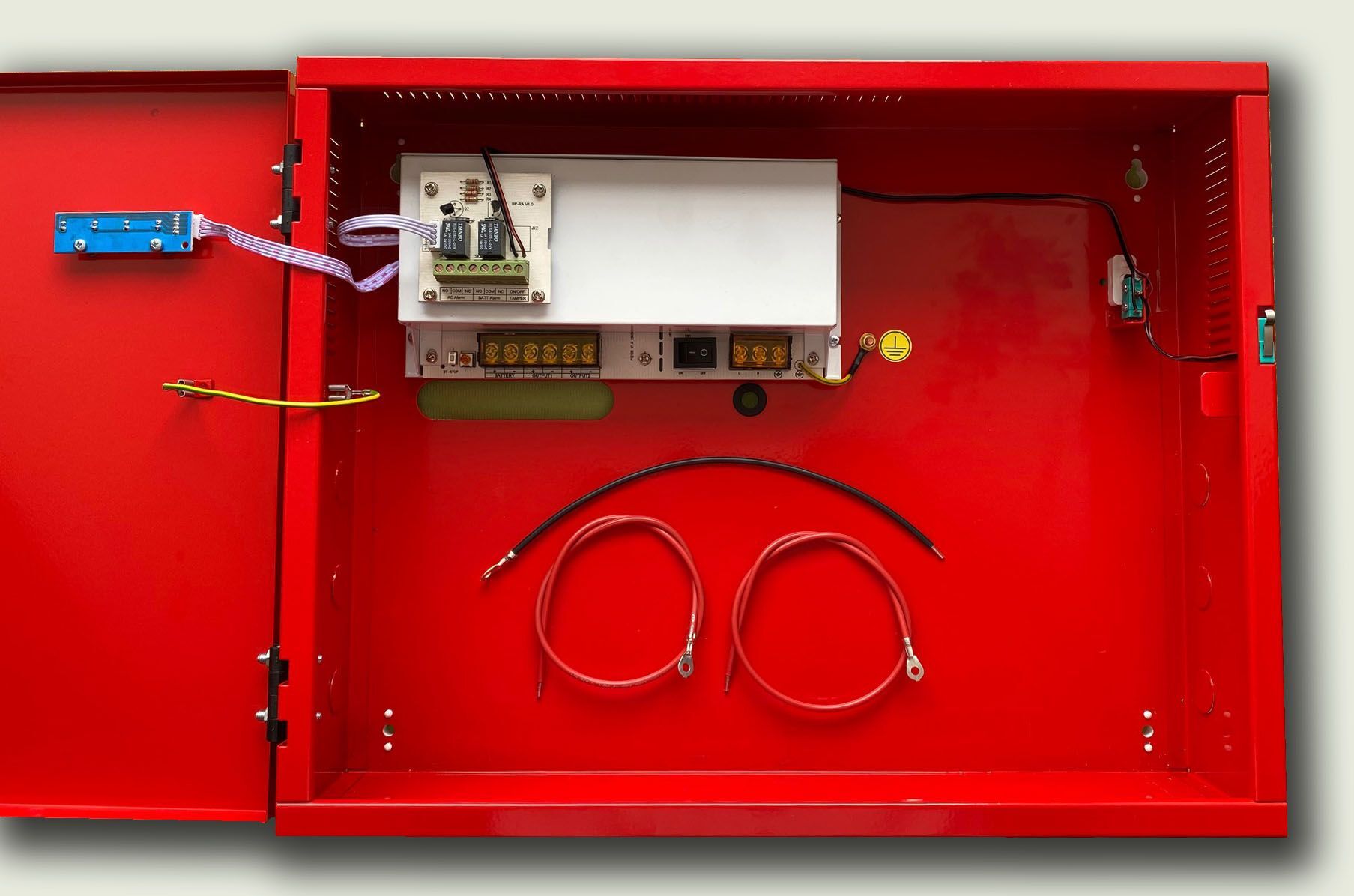

Stabilizovaný zálohovaný zdroj 24V v ocelovém boxu s místem pro 2 x 12V/7/18Ah akumulátor, technické výstupy stavu AC a akumulátoru. 2x TAMPER, lamelový zámek a 4x vruty s hmoždinky.
Objednávací kód:AWSY2405EPS
Interní kód:E001-8918

Dostupnost:
skladem
Pro zobrazení ceny se přihlaste nebo zaregistrujte.
Počet kusů:
Přidat do košíku

AWSY2405EPS zálohovaný zdroj 24VDC, technické výstupy

  • pulzní zdroj se zálohou a prostorem pro 2x 18Ah baterie

  • regulované výstupní napětí 24 – 28VDC

  • trvalé zatížení 3A, krátkodobě 5A max.

  • technické relé výstupy stavu zdroje

  • elektronická ochrana proti přetížení a zkratu

  • elektronická ochrana akumulátoru proti podpětí a přepětí

  • LED signalizace

  • signalizace stavu AC, dobíjení a poruchy

  • lemelový zámek, 2 klíče

  • 2x tamper ochrany pře odejmutí od zdi a otevření krytu

Technické parametry:

Vstupní napětí

240V/AC, 50/60Hz

Výstupní napětí

typický 26.8V/DC, regulovatelné 24 – 28V/DC

Typ zdroje

pulzní zdroj s účinností 85%

Trvalý výstupní proud

3 A

Max. krátkodobý výstupní proud

Max. 5 A, elektronická ochrana přetížení

Proud nabíjení akumulátoru

max. 1A

Výstupy

2 x RELÉ stav AC a akumulátoru

Přepěťová ochrana

základní ochrana s varistory

Prostor pro akumulátor

2 x 18Ah / 12V

TAMPER kontakt

ANO, 2x

Zámek dveří skříně

ANO, lamelový zámek, dva klíče

Pracovní teplota

0°C - 45°C

Rozměry (š x v x h )

420 x 330 x 100mm

Váha

3,8 kg bez akumulátoru

Certifikát

CE, EMC

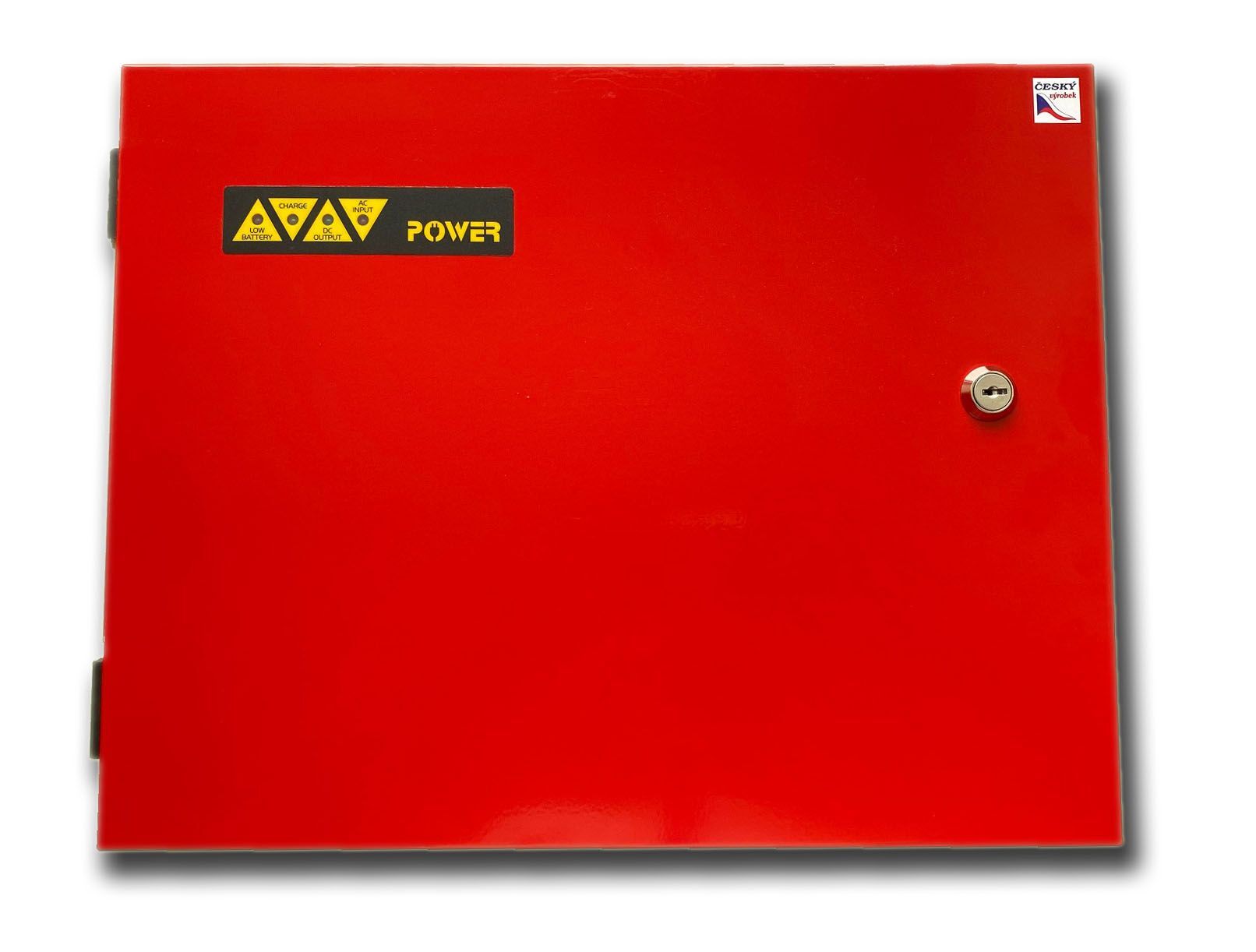

LED signalizace:

Červená signalizační LED 4 /pravá/

Svítí - Přítomnost AC napájení

Zelená signalizační LED

Svítí - DC výstup je aktivní a OK

Žlutá signalizační LED

Bliká – akumulátor je nabíjený

Svítí – akumulátor je 100% nabitý

Červená signalizační LED 1 /levá/



Svítí – bez přítomnosti AC nízký stav akumulátoru, napětí akumulátoru klesne pod 19,20 +/-0.3V . Tento stav může nastat i při vadném akumulátoru.

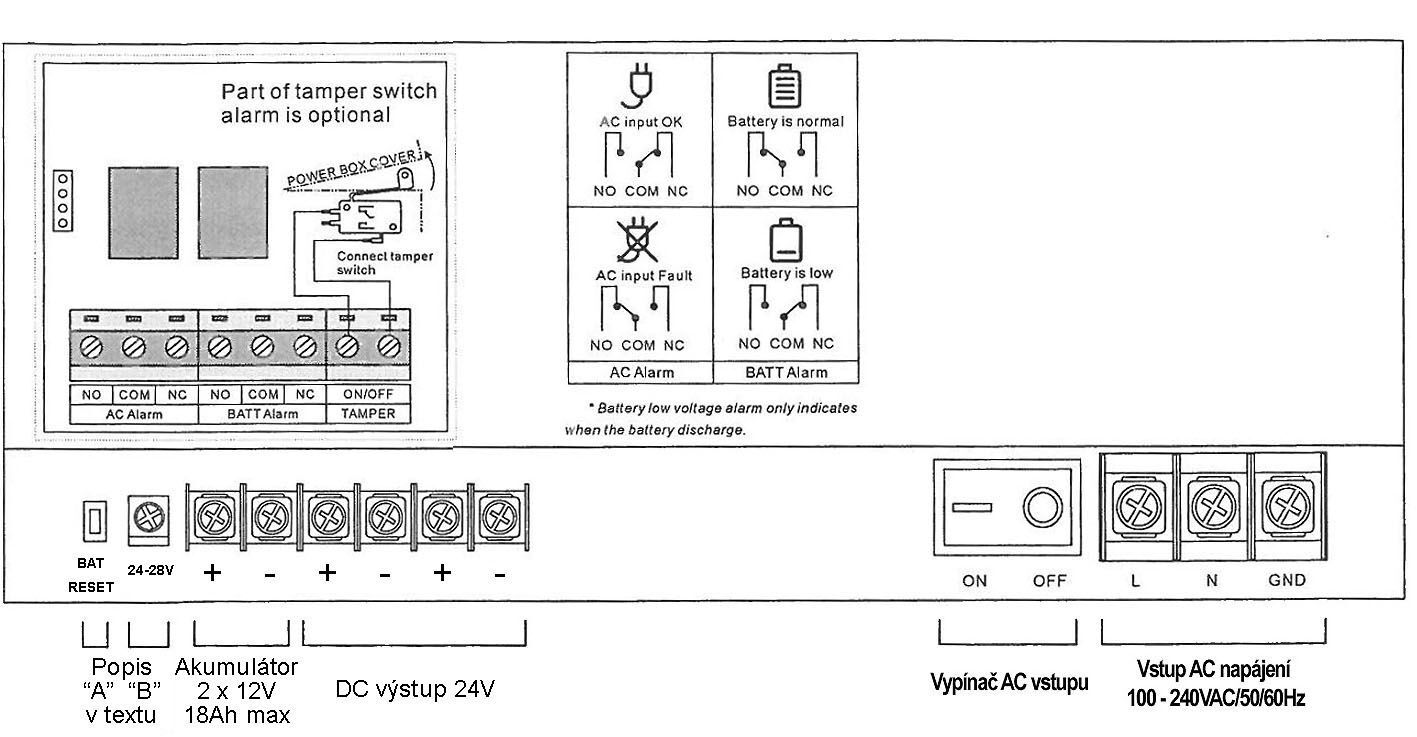

Technické kontakty:

NO/NC kontakt přítomnosti AC, svorka CON/NC sepnuta, stav AC je OK

NO/NC kontakt stav akumulátoru, svorka CON/NO sepnutá, stav baterie OK.

TAMPER – pouze svorka pro spojeni tamperu skříně s výstupem /volitelné s mikrospínačem/

Upozornění:



  • Tlačítko RESET slouží pro zapnutí zdroje když je baterie připojena bez připojení napájení střídavým proudem.
  • Nastavení nabíjecího napětí v rozsahu 24 až 28VDC. Řízení také ovlivňuje výstupní napětí na DC výstupních svorkách
  • Zdroj musí byt instalovaný v prostoru se zajištěnou ventilací. Instalaci a zapojení zdroje může provádět jen odborná instalační firma podle vyhlášky.
