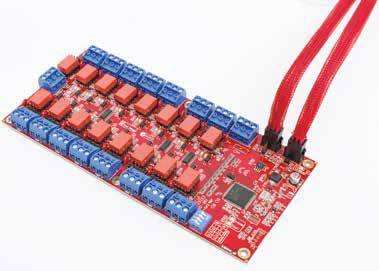

INTG-996540PCBK Integriti UniBus Lift Interface 16 Button Feedback

Stručné informace:
UniBus rozhraní výtahů poskytuje efektivní integraci mezi bezpečnostním systémem Integriti a výtahovým systémem.
Objednávací kód:INTG-996540PCBK
Interní kód:E001-8035

Dostupnost:
skladem
Pro zobrazení ceny se přihlaste nebo zaregistrujte.
Počet kusů:
Přidat do košíku

UniBus rozhraní výtahů

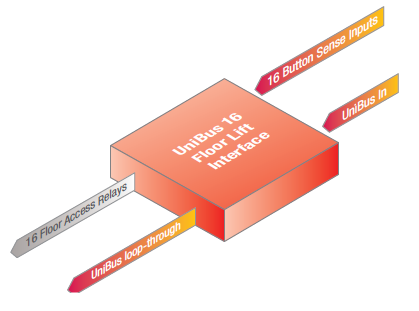

UniBus rozhraní výtahů zajišťuje správu a bezpečný přístup na patra pro uživatele ve vícepodlažních budovách a bytových domech. Modul UniBus Lift Interface využívá rozhraní zpětné vazby tlačítek nízké úrovně mezi Integriti a výtahovým systémem. Zahrnuje úpravu vstupů a přepínání, které zajišťují požadovanou izolaci mezi těmito dvěma systémy.

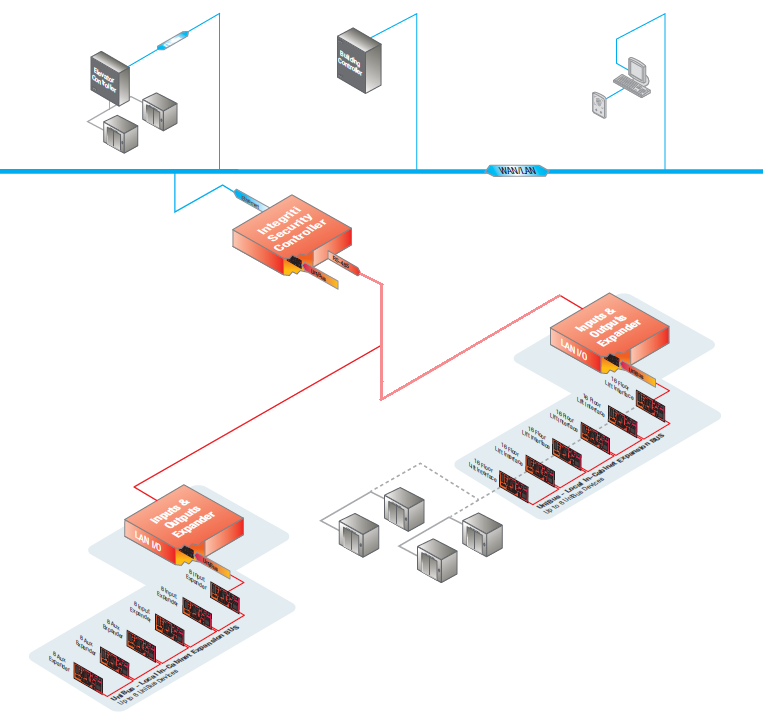

K jednomu hostitelskému modulu lze připojit až 6 UniBus modulů rozhraní výtahů a obsluhovat až 96 pater na hostitelský modul. Ústředna Integriti může spravovat až 255 pater.



Vlastnosti:

  • nízkoúrovňové (hardwarové) ovládání s možností zpětné vazby
  • správa až 16 pater jedním modulem
  • připojení až 6 modulů k hostitelskému modulu
  • možnost přepnutí do volného přístupu pater
  • aktualizace firmware z LAN nebo software
  • zpětná vazba - indikace stisknutého tlačítka patra
  • galvanické oddělení výtahového systému od Integriti

Technické parametry:

Vlastnosti
Rozměry PCB (základové desky) 200mm x 94mm
Rozměry krytu 275 mm x 150 mm x 50 mm
Prostředí  0 ˚C až + 70 ˚C a 15 % až 90 % relativní vlhkost ( nekondenzující )
Elektrické vlastnosti
Napájení 11V -14V (z hostitelského modulu)
Provozní min. odběr: 55 mA  v klidu + 16 mA relé
                            Max.: 310 mA ( všechny aktivní relé )
Vstupní zóny 16 pro tlačítka
Relé

0,5 A / 16 - 48 V DC/AC RMS    200 mA / 60 - 110 V DC/AC
