IR CLOE LAN over ethernet modu

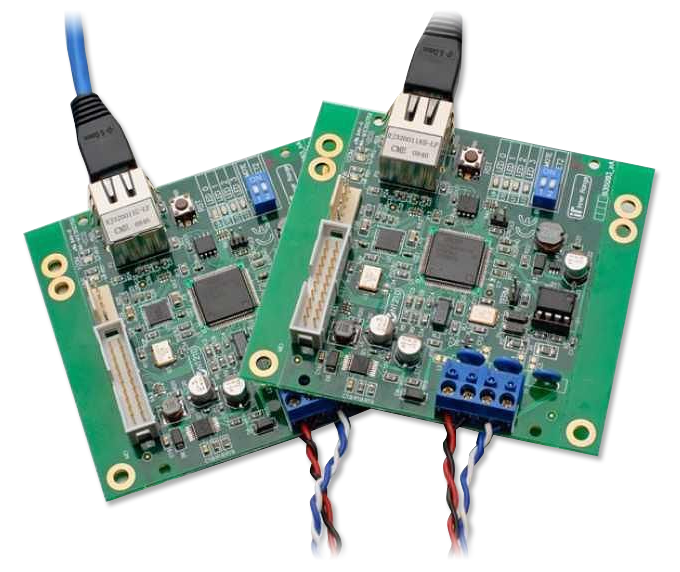

IRCLOE Modul převodu LAN přes Ethernet

CLOE - (Concept LAN Over Ethernet) představuje rozhraní pro distribuci LAN systému Concept 4000 přes standardní TCP/IP Ethernet sítě. IP konektivita dovoluje LAN Concept 4000 přechod přes IP síťovou infrastrukturu, včetně 802.3i (10baseT) a 802.3U (100BaseT). Bezdrátová komunikace může být dosažena přes WiFi routery a přístupové body Ethernet / 802.11.

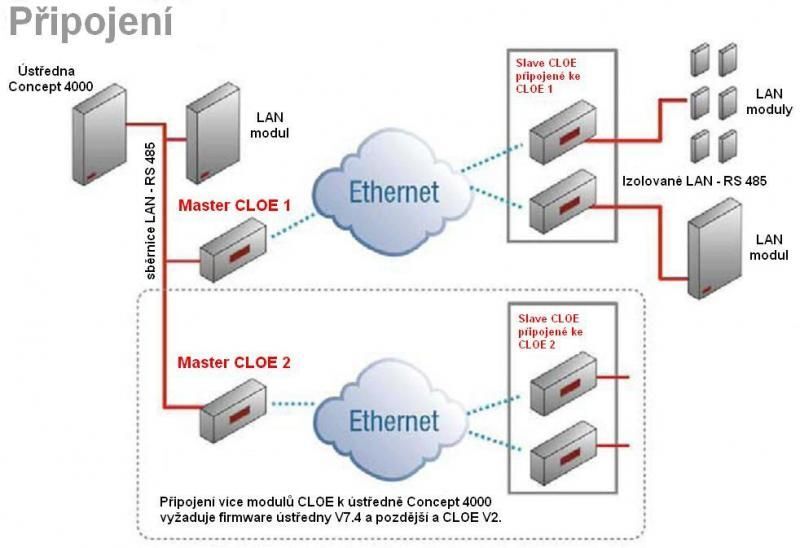

Každý převod LAN přes Ethernet vyžaduje minimálně dva moduly CLOE, pracující v režimu Master a Slave. Modul Master je konfigurován se statickou IP adresou, zatímco Slave podporuje statickou nebo dynamickou IP adresu.

V jednom LAN systému Concept 4000 může být použito několik modulů Master s Slave. CLOE využívá standardní TCP/IP protokol a všechny data jsou šifrovány 128 bit AES šifrou. Ethernetový port modulu CLOE zajišťuje rovněž galvanické oddělení částí LAN, obdobně jako modul LAN izolátoru.

 Vlastnosti:

• Převod RS 485 LAN Concept přes Ethernet
• Převod standardních modulů systému Concept 4000 na Ethernet LAN moduly
• Prodloužení LAN Concept 4000
• Použití WiFi technologií šetří náklady na sítě
• Využití stávající IP infrastruktury snížit náklady
• Rozložení dislokace jedné ústředny na více místech
• Zajištění galvanického oddělení jednotlivých segmentů

Technické parametry:

• Kompatibilita

Moduly CLOE jsou kompatibilní s ústřednami Concept 4000 firmware V7.42 a pozdějším, ústřednami Concept 5000 firmware 1.00 a pozdějším. Jsou kompatibilní se všemi LAN moduly systému Concept 4000.

• Fyzikální vlastnosti

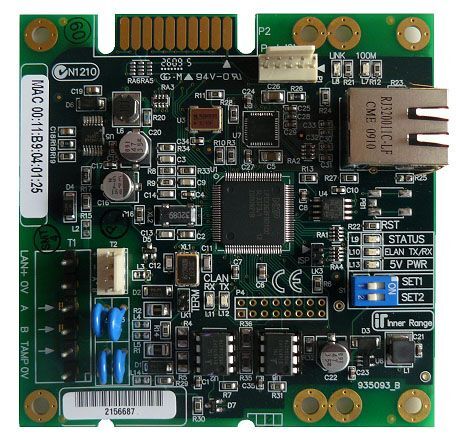

Rozměry PCB:95 x 95 mm (standard velikost D)

Provozní podmínky: teplota 0°C – 40°C, relativní vlhkost bez kondenzace 15% - 85%

• Požadavky na firmware

Ústředna Concept 4000verze 7.42 nebo pozdější

• Napájení

Napájecí napětí11 – 14 V DC

Proudová spotřeba standardně ~ 65 mA, max. 110 mA

• Síťové požadavky

Ethernet LAN10baseT / 100baseT (802.3i / 802.3U)

Komunikační rychlost 19 200 Bd

Ethernet konektorRJ45

• Moduly a omezení adres

Poměr Slave/Master4 : 1 (max. 4 Slave na 1 Master)

Počet modulů na LAN Slave10 pro CLOE V1*

Počet Master na ústřednu Concept 40001 CLOE V1*

*pro verzi CLOE V2 bude upřesněno
