JB-118N

Stručné informace:
JB-118N Sběrnicový signální modul výstupů PG, 8 výstupů. Poskytuje celkem osm galvanicky oddělených výstupů. Může sloužit například k ovládání optických indikačních prvků, rádiových komunikátorů nebo silových relé.
Objednávací kód:JB-118N
Interní kód:E001-6713

Dostupnost:
skladem
Pro zobrazení ceny se přihlaste nebo zaregistrujte.
Počet kusů:
Přidat do košíku

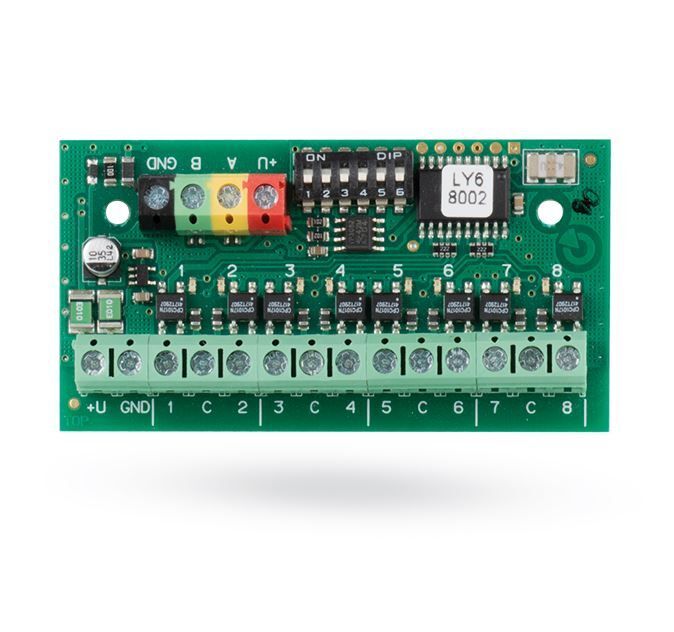

JB-118N Sběrnicový signální modul výstupů PG, 8 výstupů

Výrobek je komponentem systému JABLOTRON 100+. Poskytuje celkem osm galvanicky oddělených výstupů. Může sloužit například k ovládání optických indikačních prvků, rádiových komunikátorů nebo silových relé.

Je konstruován pro montáž do víceúčelových krabic JA-19xPL nebo na DIN lištu. Výstupy jsou izolovány od sběrnice. Nastavování se provádí pomocí DIP switche.

Není adresovatelný (neobsahuje v zabezpečovacím systému žádnou pozici).

Technická specifikace

Napájení ze sběrnice ústředny 12V (9 … 15 V)
Proudová spotřeba při záloze výstupy rozepnuty/sepnuty 5 mA/10m A
Proudová spotřeba pro volbu kabelu 10 mA
Maximální proud z výstupu +U (elektronická pojistka) <100 mA (pro výpočty proudu nutno připočíst všechna připojená zařízení)
Rozměry 77 x 40 x 15 mm
Klasifikace stupeň 2 dle ČSN EN 50131-1, pouze při umístění modulu do krabice JA-194PL nebo JA-195PL s použitím modulu JA-111H TRB
Prostředí dle ČSN EN 50131-1 II. vnitřní všeobecné
Rozsah pracovních teplot -10 °C až +40 °C
Dále splňuje ČSN EN 50131-3, ČSN EN 50130-4 ed. 2+A1, ČSN EN 55032, ČSN EN 50581
