PRT3 Komunikacni modul

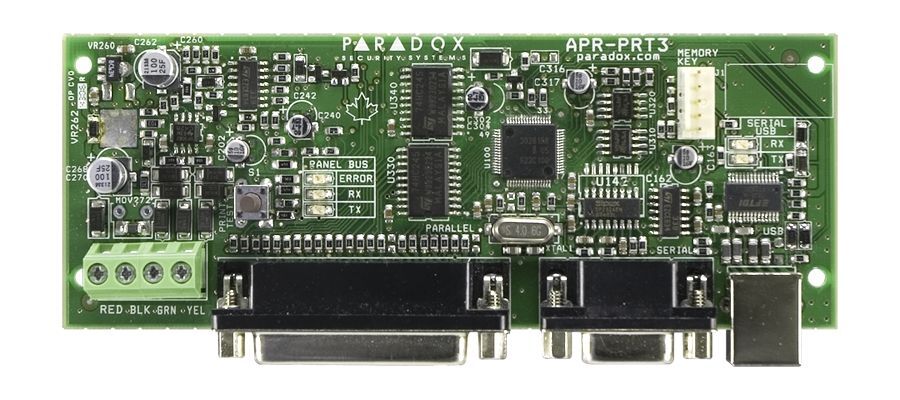

APR-PRT3 Komunikační rozhraní

Komunikační modul APR-PRT3 slouží k propojení s domácí automatizací nebo manuálnímu tisku událostí v systému. Modul je použit jako interface mezi Vaším zabezpečovacím systém a systémy domácí automatizace, modul podporuje komunikační protokoly ASCII a C-BUS. Tato funkce modulu umožňuje využívat ústředny DIGIPLEX EVO k integraci do jiných nadstavbových a SW systémů a zároveň spolupracovat s dalšími technologiemi v objektu, např. EPS, CCTV, docházkové systémy a podobně. Nedochází k žádnému zvýšení zranitelnosti ústředny, zůstává zachována integrita a uzavřenost EZS jako celku. Podpora domácí automatizace je možná s ústřednami EVO192 a EVOHD.

Pro vstup / výstup dat z modulu PRT3 slouží sériový port. Nastavení tohoto portu se provádí na sekci [016]. S modulem je možné oboustranně komunikovat. Tímto způsobem je možné systém DIGIPLEX EVO ovládat, zachytávat události nebo si příkazem zjistit stav. Je možné komunikovat ve dvou protokolech ASCII a Clipsal C-BUS.

V režimu integrace pracuje sériový a USB port. Na tyto porty jsou posílány ASCI znaky a je možné zpětně zasíláním ASCI znaků přes modul APR-PRT3 ústřednu ovládat. Funkci sériového portu je možné vyzkoušet v programu HyperTerminál. Režim integrace je přímo určen pro další programátorskou práci a začlenění ústředny PZTS do nadřazených systémů  nebo pro provázání s dalšími systémy domácí automatizace.

Vlastnosti:

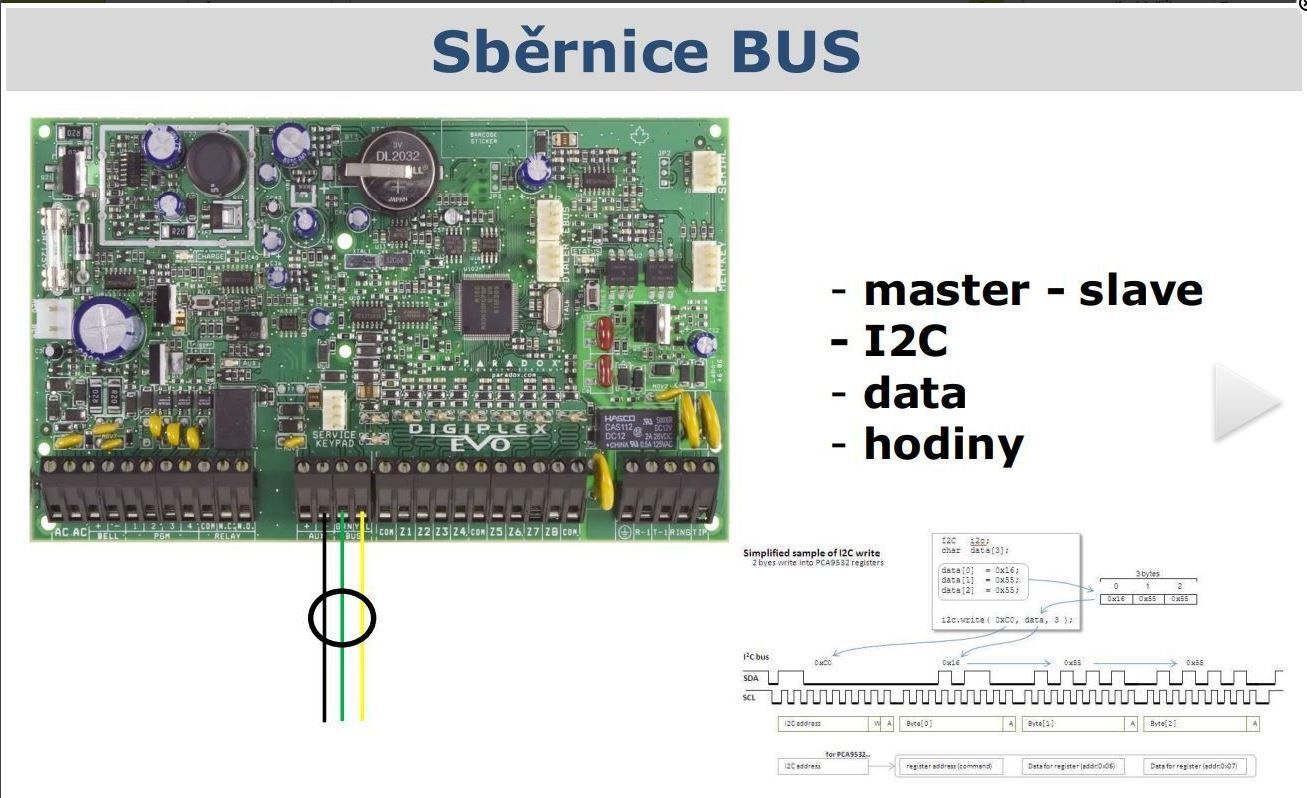

• Možnost upgrade firmware modulu pomocí CONV4USB připojit na sběrnici BUS
• Podpora ASCII/C-BUS protokolu
• Podpora systému domácí automatizace.
• 16 virtuálních vstupů spínaných v systému EVO na základě akcí přijatých z jiných systémů pomocí ASCII nebo C-BUS protokolu
• 30 virtuálních PGM spínaných na základě událostí systému EVO pro výstup pomocí protokolů ASCII nebo C-BUS do ostatních systémů
• USB port pro spojení s PC - jednocestná výstupní komunikace. Modul posílá pouze odpovědi na požadavky stavu systému.
• Poskytuje propojení mezi systémem EVO / PC a dalšími systémy domácí automatizace

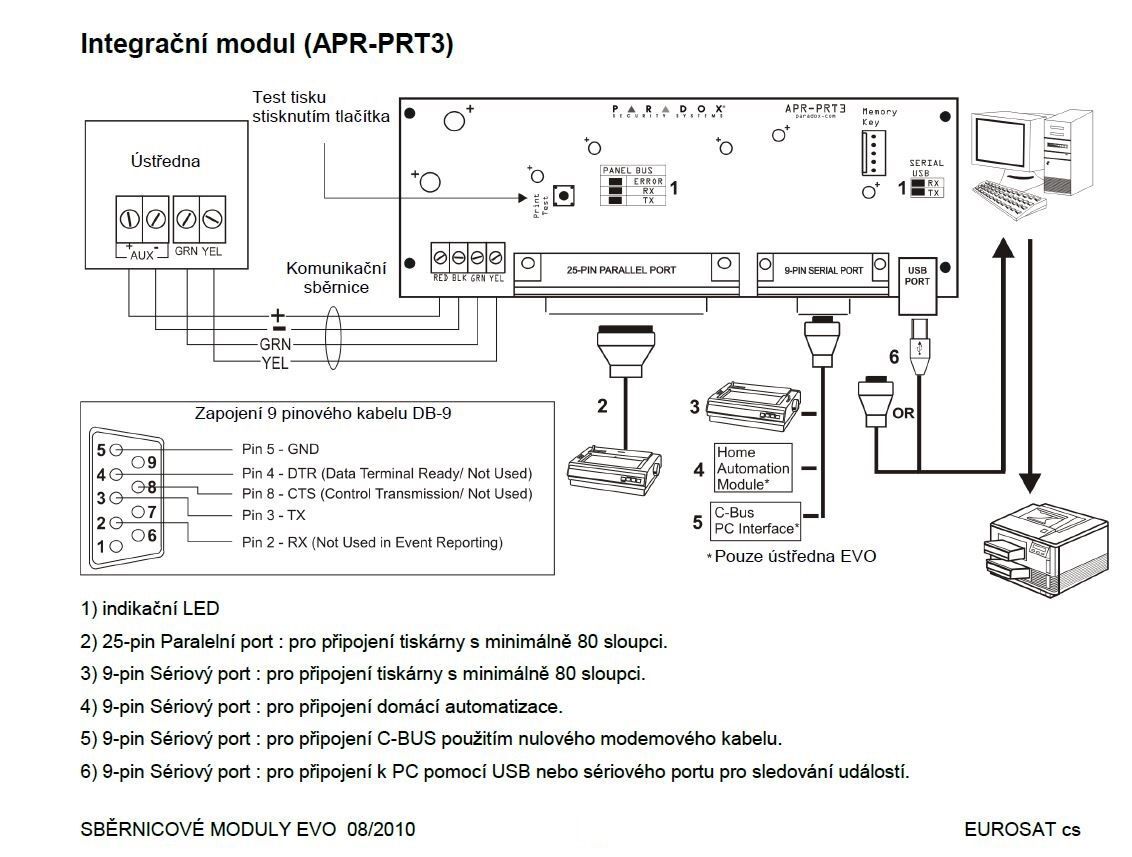

• Automatický / manuální tisk událostí zón / podsystémů pomocí tiskárny nebo PC
• Paralelní nebo sériový port pro zapojení tiskárny
• Přiřazení jednoho nebo více podsystémů
• Podporuje sw Babyware
• Paměť na 2048 událostí
• USB a RS232 port pro připojení PC nebo domácí automatizace
