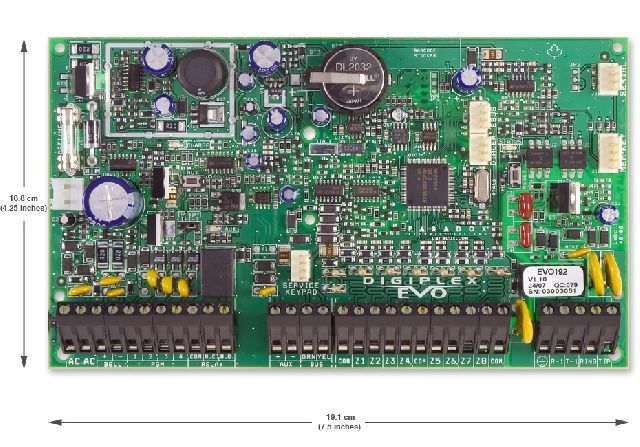

EVOHD PCB

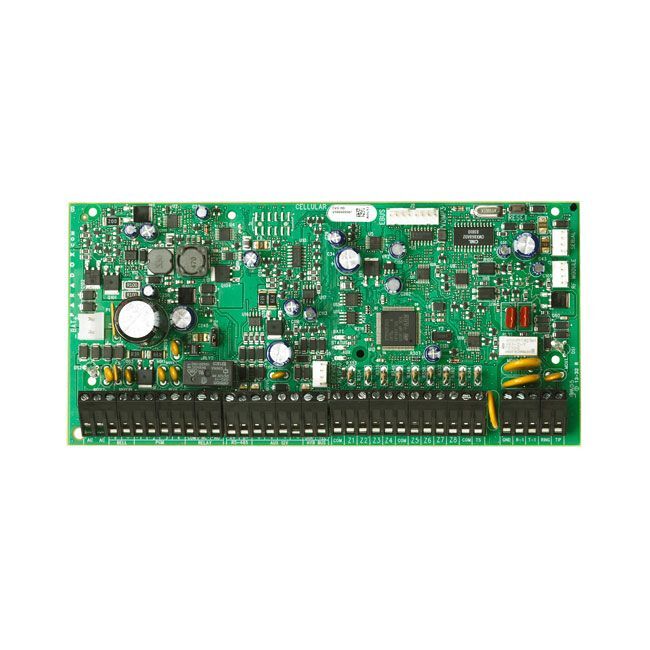

EVOHD ústředna systému DIGIPLEX

EVOHD je vlajková loď a průlom v zabezpečovacích systémech kombinující klasické zabezpečení s kontrolou pomocí videa z kombinovaných pohybových detektorů s video kamerou HD77 / HD78. Jde o plně adresovatelný sběrnicový systém, do kterého lze zařadit až 254 sběrnicových modulů (klávesnice, bezdrátová nadstavba, expandery, PGM výstupy, doplňkové zdroje, posilovač sběrnice,..) i samostatné sběrnicové detektory BUS. Tato revoluční zabezpečovací ústředna nabízí 192 zón a 5 PGM výstupů s výkonnějším spínaným zdrojem napětí až do celkové zátěže 2.5A. Vedle klasických NC zón s výstupem relé (připojené na vstupy ústředen, expanderů nebo klávesnic) a zón tvořených sběrnicovými detektory (PIR vnitřní i venkovní, magnetický kontakt, detektor tříštění skla, stropní detektor) lze připojit i bezdrátové zóny pomocí bezdrátové nadstavby RTX3 a klávesnice K641LX.

EVO-HD má všechny vlastnosti stejné jako EVO192 s komunikační sběrnicí MULTIBUS, podpora přístupu osob a jeho evidenci a rozšíření na bezdrátové prvky detekce poplachu a narušení. Vhodné pro zabezpečení například firem, kanceláře, výrobních hal, dílny či rodinného velkého domu. Doporučený nekroucený kabel pro komunikační sběrnici BUS je VEZFI 4 x 0,5mm2.

Vlastnosti:

• až 8 podsystémů a 192 zón (na ústředně PCB až 16, ATZ technologie)
• programování z klávesnice nebo PC softwarem Babyware 5.4.x a vyšší
• upgrade firmware pomocí programu InField v Babyware
• Podporuje SWAN a mobilní aplikaci Insite Gold

• Podporuje klávesnice K6xx a TMxx
• Podporuje bezdrátové klíčenky REMxx, detektory a sirény

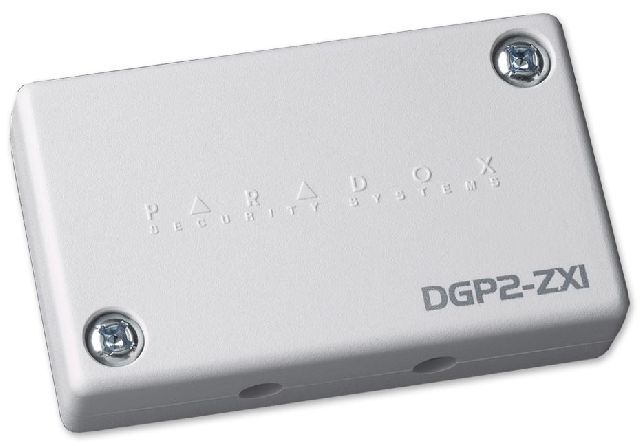

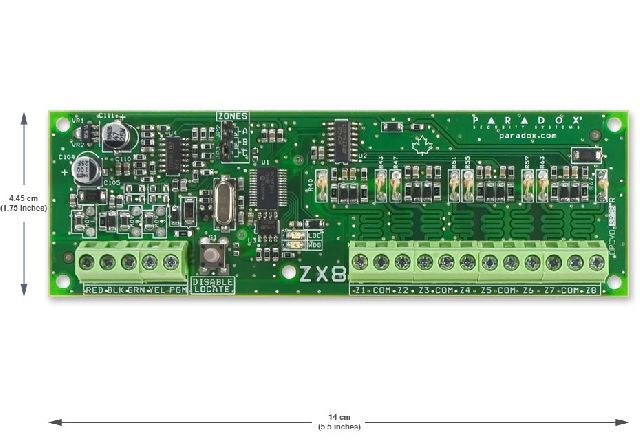

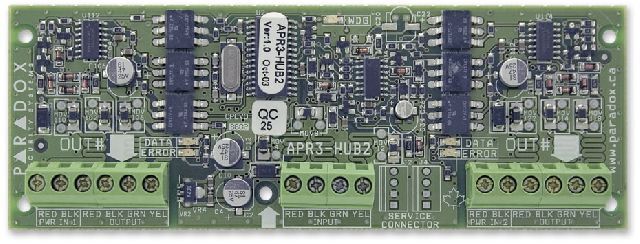

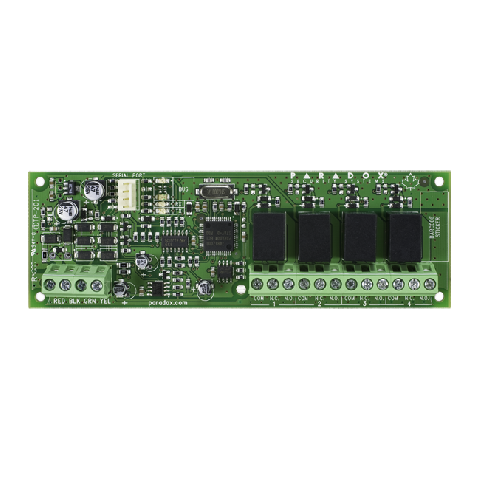

• Podporuje BUS moduly např. ZX8, ZX82, PGM4, PGM82, HUB2, PRT3
• Podporuje moduly na PCO, PCS250/265LTE, VDMP3 a IP150+
• Podporuje systémové zdroje PS25 a PS45
• COM na ústředně se = -AUX na ústředně

• systém je kompatibilní s uživatelským programem NEware v 5.xx nebo vyšší
• 5 PGM na ústředně PCB

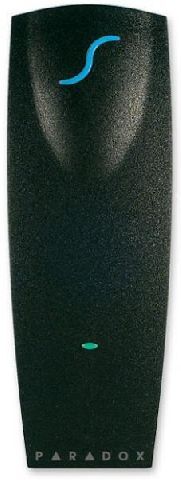

• až 32 přístupových modulu ACM12

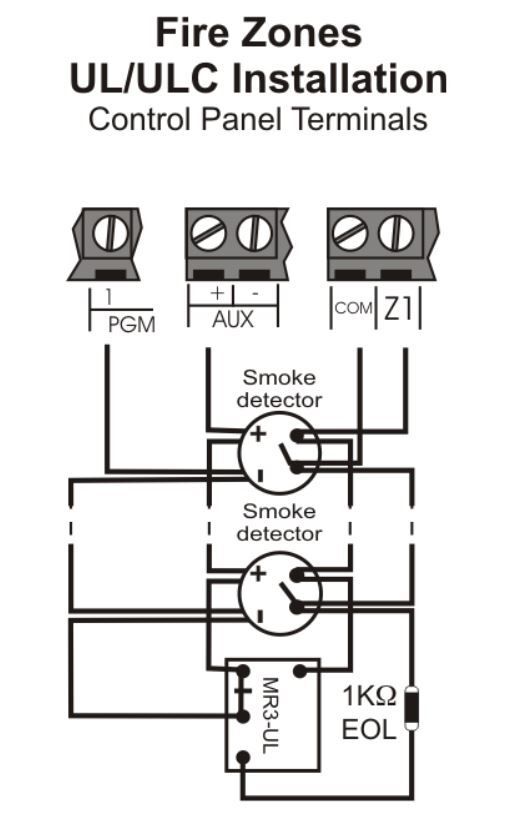

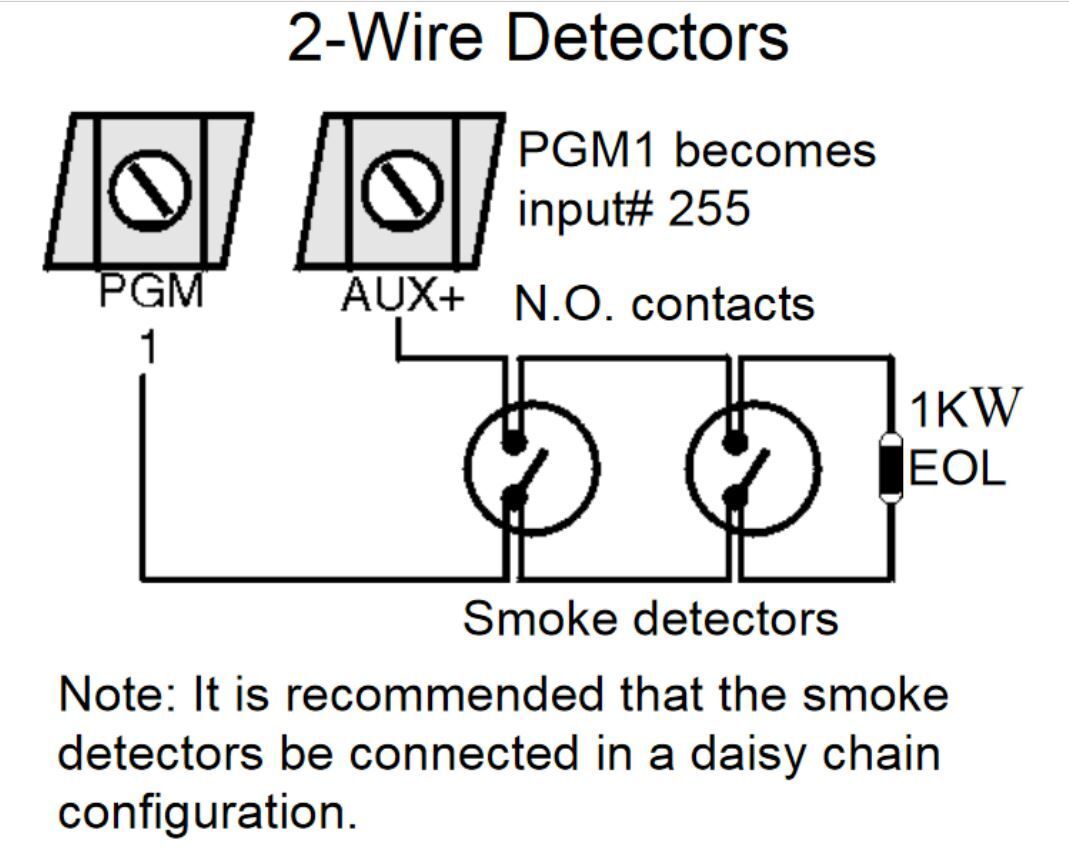

• PGM1 může být využito jako vstup pro 2-drátový kouřový detektor EPS
• podpora až 254 rozšiřujících sběrnicových modulů
• 999 uživatelských kódů
• paměť na 512/3072 acc událostí

• napájecí zdroj AC 230/16V min. 50VA

• ústřednu nelze použít bez baterie
• doporučená zálohovací baterie min. 12/7Ah
• BUS AUX+ až 1700mA
• Bell+ výstup krátkodobě max 3A jinak max 30W
• Podporuje až 2x vysílač RTX3, nepodporuje opakovač RPT1
• výstup telefonní vytáčené linky RING/TIP
• nepodporuje PCM-5 memory-key pro přenos nastavení ústředny
• Živostnost a support: 10 let
• Nepodporuje už software Winload


• Pro spojení přes SWAN server je nutné mít na ústředně EVOHD FW verze 4.50 a vyšší.
• Nejnovější firmware ústředny 7.52 nelze už ponížit dolů, protože byla vylepšena BUS.
• Stíněnou kabeláž je potřeba uzemnit poue v jednom bodě a to nejlépe jen u ústředny.

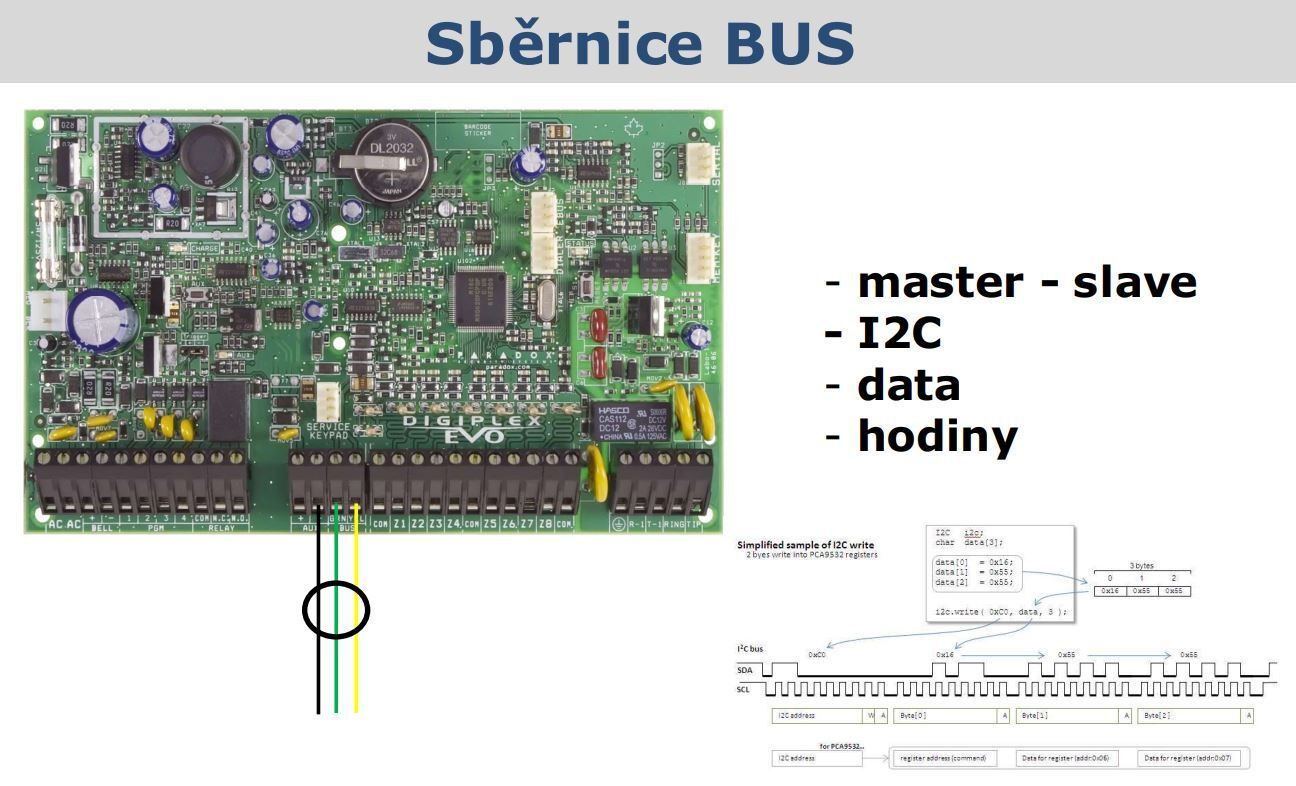

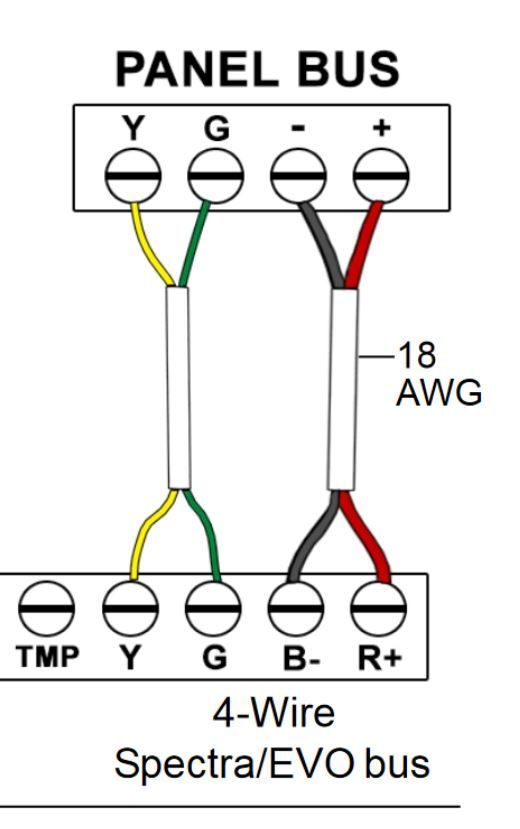

• napětí na sběrnici BUS (red/black +13V green/yellow/zem 4/3V)
• Podporuje grafickou nadstavbu C4, Alvis, S.B.I.
• tovární instalační kód(Instalák): (000000)
• Pro programování od firmware 7.52 a vyšší je potřeba používat software BabyWare verze 5.4.26 a vyšší !!!

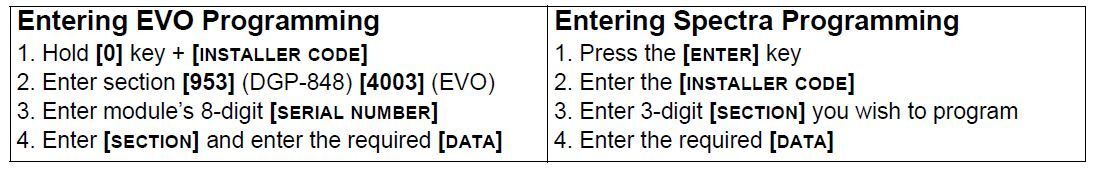

Programování modulu: 0+(instalák)+(4003)+(S/N modulu)+(sekce)+(data a volby 1-8).

Zobrazit firmware ústředny: 0+(instalační kód)+(4000)+(šipka dolů), Scann modulů 0+(instalák)+(4006), Reset modulů sekce (4001+S/n modulu).

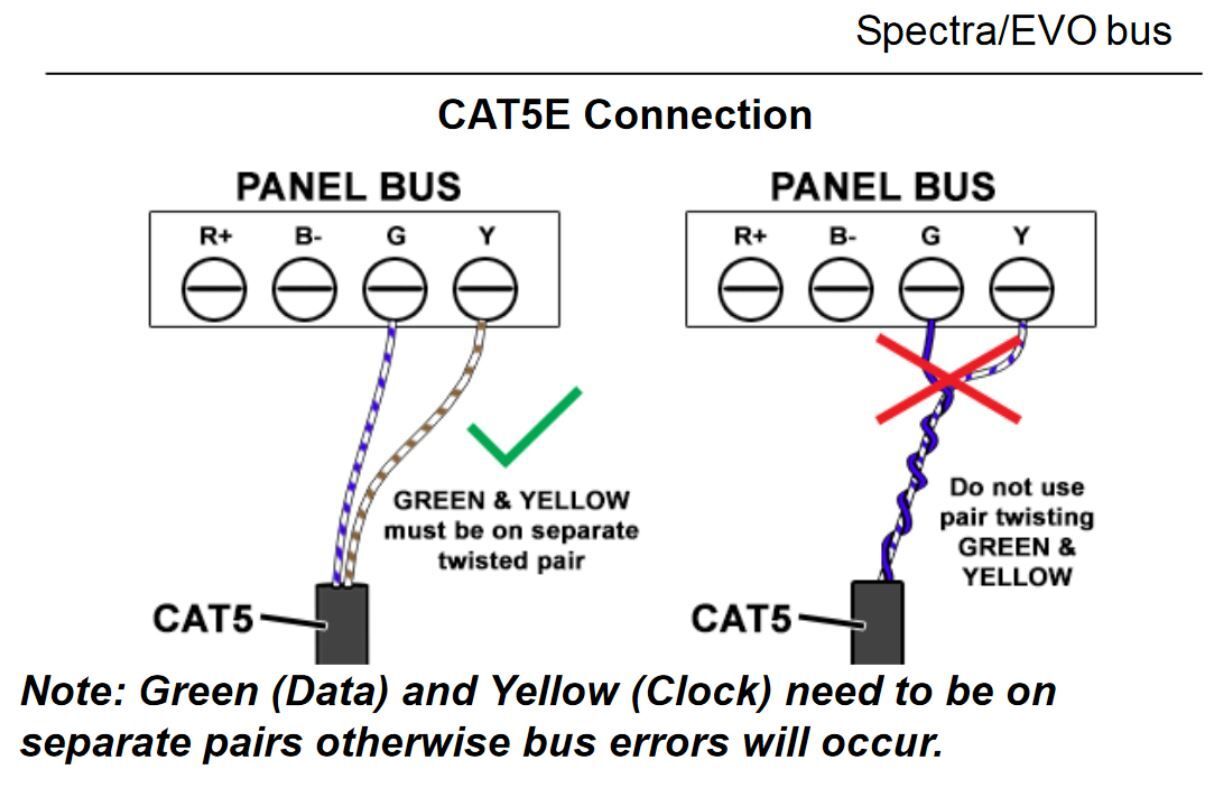

Pokud použijete nedoporučený kroucený kabel UTP tak dochází k náhodným výpadkům BUS sběrnice. Doporučený kabel je VEZFI 4x0,5mm2.

Starší dotazy FAQ zde:        archiv

Doporučujeme používat: Kniha EZS - provozní deník PZTS

Technické parametry:
