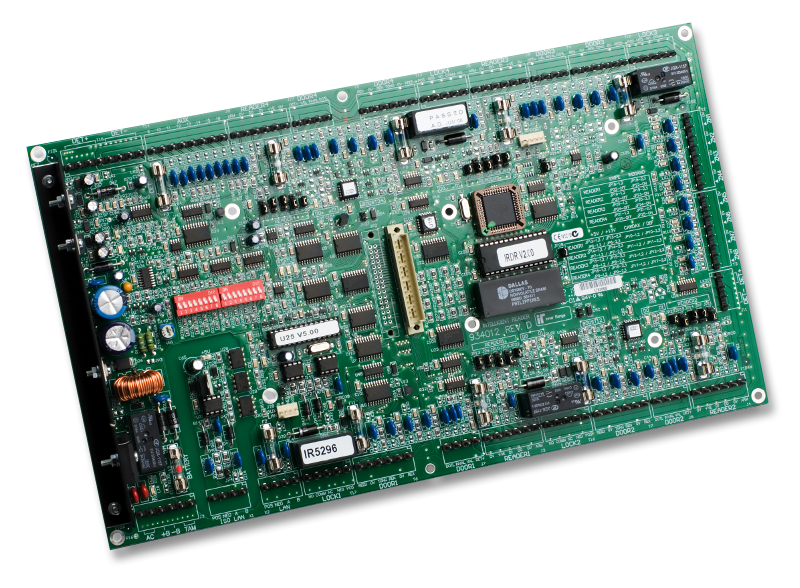

IRR3004 Access module 4 reader

Stručné informace:
Inteligentní přístupový modul pracuje v systému Concept jako komunikační rozhraní pro 4 čtečky (snímací zařízení), po doplnění o modul IRR 3013/8 je potom tento modul schopen zpracovávat až 8 čteček pro ovládání 4 dveří.
Objednávací kód:995014EXP
Interní kód:E000-8778

Dostupnost:
není skladem
Pro zobrazení ceny se přihlaste nebo zaregistrujte.
Počet kusů:
Přidat do košíku

IRR3004 Přístupový modul

Inteligentní přístupový modul poskytuje interface až pro čtyři čtečky, které ovládají 4 dveře. Použitím rozšiřujícího modulu IRR 3013 / 8 lze připojit až 8 čteček. Tento modul má výhodnější vlastnosti než standartní přístupový modul. Čtecí modul v sobě integruje vlastnosti a programovací volby pro "autonomní" operace - inteligentní čtecí modul si uloží a udržuje příslušná data z ústředny, takže může pokračovat v běžných operacích i po ztrátě komunikace s ústřednou (stav "off-line").

Inteligentní přístupový modul také podporuje lokální síť až osmi LCD klávesnic, které v případě "off-line" stavu pracují samostatně v přístupovém módu.

Další výhodnou vlastností je možnost plného programování systémových operací v režimu "off-line" stejně jako by tomu bylo v režimu "on-line".

Inteligentní přístupový modul je po naprogramování schopný pracovat zcela samostatně.

Vlastnosti:

  • Ovládání přístupu do 4 dveří pomocí 4 čteček (rozšiřitelný až na 8 čteček)
  • Přístupové funkce fungují normálním způsobem i v režimu "off-line" ( není - li komunikace s ústřednou )
  • Podpora až osmi lokálních klávesnic v režimech "off-line" i "on-line"
  • V režimu "off-line" jsou události zaznamenávány do paměti v modulu (ne v ústředně ), po spojení s ústřednou jsou tyto události přesunuty dopaměti ústředny
  • 4 relé výstupů pro zámky dveří
  • Vlastní stabilizovaný zdroj
  • Vstupy pro monitorování stavu dveří
  • Volné vstupy pro připojení detektorů
  • Kompatibilní s 5 V, nebo 12 V čtečkami
  • Výstupy pro signalizaci platné / neplatné karty
  • Systémové vstupy monitorují stav LAN, pojistek, napájení, baterií a ochranných kontaktů
  • Diagnostické LED, které umožňují snáze lokalizovat případné chyby
  • Pojistková ochrana LAN
  • Možnost připojení externího napájení
  • Možnost připojení vstupních a odchodových tlačítek pro ovládání dveří
  • Jsou podporovány standartní druhy čteček pro formáty SWIPE a WIEGAND
  • Každá čtečka může být nezávisle nakonfigurována
  • Číslování dveří nemusí následovat jakoukoliv předdefinovanou sekvenci



Inteligence a pružnost

Inteligentní přístupový modul efektivně kombinuje "off-line" operace s dalšími rozšířenými operacemi v režimu "on-line". LCD klávesnice, které jsou lokálně připojené k inteligentnímu čtecímu modulu mohou i po ztrátě komunikace s ústřednou pracovat v režimu "přístup" a po obnovení komunikace s ústřednou jsou opět schopné vykonávat veškeré funkce. Inteligentní čtecí modul byl speciálně vytvořen a testován pro prostory, kde je vyžadován vysoký stupeň zabezpečení.



Technické Parametry

Vlastnosti
Velikost desky ( mm )  427 x 180 x 45 ( včetně chladiče )
Prostředí  0 ˚C  až + 40 ˚C a 15 % až 85 % relativní vlhkosti ( nekondenzující )
Elektrické vlastnosti
Napájení   18 V AC pomocí transformátoru ( doporučen TRN 15 / 75 VA  )
Vstupy
Vstupní zóny  8 vstupních zón
Vstupy pro kontrolu stavu dveří  Otevřené, zavřené dveře, čas otevření
Počet portů pro čtečky  4 ( rozšířitelné na 8 pomocí expanderu IRR 3013 / 8 )
Výstupy
Relé  4 ( typické pro ovládání el. zámku )
Celkový počet výstupů  24 ( 8 hlavních, 16 vyhrazených )
Informace pro objednání
Deska čtecího modulu  IRR 3004

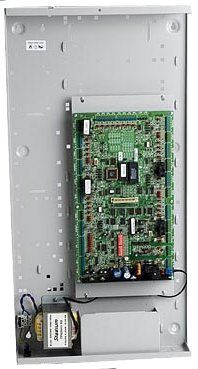

Kryt  IRB 3000
Rozšiřující deska  IRR 3013 / 8



Přídavný expander inteligentní čtečky IRR 3013 / 8

Za přijatelnou cenu dovoluje přídavná deska IRR 3013 / 8 inteligentnímu přístupovému modulu ovládat oboustraně 4 dveře použitím 8 čteček. Zvýšený počet čteček v žádném případě nedegraduje "off -line" funkce inteligentního přístupového modulu. Všechny čtečky mohou být nezávisle konfigurovány a nevyžadují připojení dalšího hardware.

Poznámka:

Tento modul poskytuje optické galvanické 5 KV oddělení mezi lokální a hlavní LAN.
