Stručné informace:
Sběrnicový osmikanálový výstupní modul, poskytuje výstupy pro signalizaci zajištění až 8 sekcí, signalizaci IW/EW poplachů v 8 sekcích nebo stavu až 8 PG výstupů.
Objednávací kód:JA-118N
Interní kód:E000-2445

Dostupnost:

Archiv
Tento produkt byl již vyřazen z prodeje.

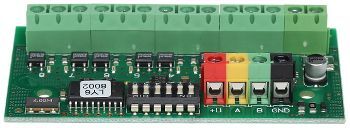

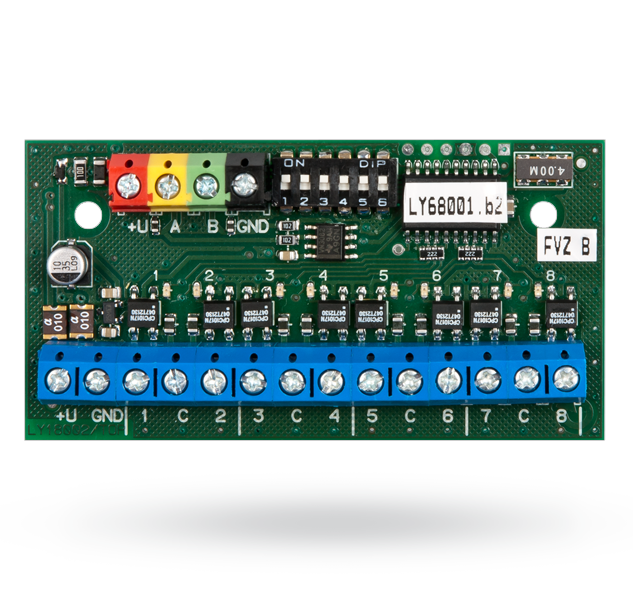

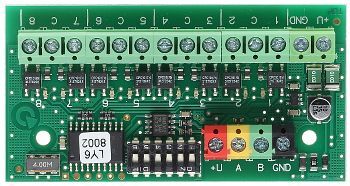

JA-118N Sběrnicový osmikanálový výstupní modul

Sběrnicový osmikanálový výstupní modul, poskytuje výstupy pro signalizaci zajištění až 8 sekcí, signalizaci IW/EW poplachů v 8 sekcích nebo stavu až 8 PG výstupů. Je konstruován pro montáž do víceúčelové krabice JA-190PL nebo na DIN lištu. Výstupy jsou izolovány od sběrnice. Nastavování se provádí pomocí DIP switche.

Neobsazuje v systému žádnou pozici.

V systému JA-100+ je kompatibilní od verze FW LY68003 a výše! FW. Verze LY68002 a nižší pracuje pouze při nastavení rozsahu PG v F-Linku do max. hodnoty 32.



Technické parametry

Napájení ze sběrnice ústředny 12V (9 …15V)
Proudová spotřeba při záloze výstupy rozepnuty/sepnuty 5mA / 10mA
Proudová spotřeba pro volbu kabelu 10mA
Maximální proud z výstupu +U (elektronická pojistka)
Rozměry 77 x 40 x 15 mm
Klasifikace stupeň 2 dle ČSN EN 50131-1, ČSN EN 50131-3
Prostředí dle ČSN EN 50131-1 II. vnitřní všeobecné
Rozsah pracovních teplot -10 až +40 °C
Dále splňuje ČSN EN 50130-4, ČSN EN 55022
