MAS 333 Magnetický kontakt

MAS 333 Magnetický kontakt
MAS 333 Magnetický kontakt
MAS 333 Magnetický kontakt
MAS 333 Magnetický kontakt
MAS 333 Magnetický kontakt
MAS 333 Magnetický kontakt
Stručné informace:

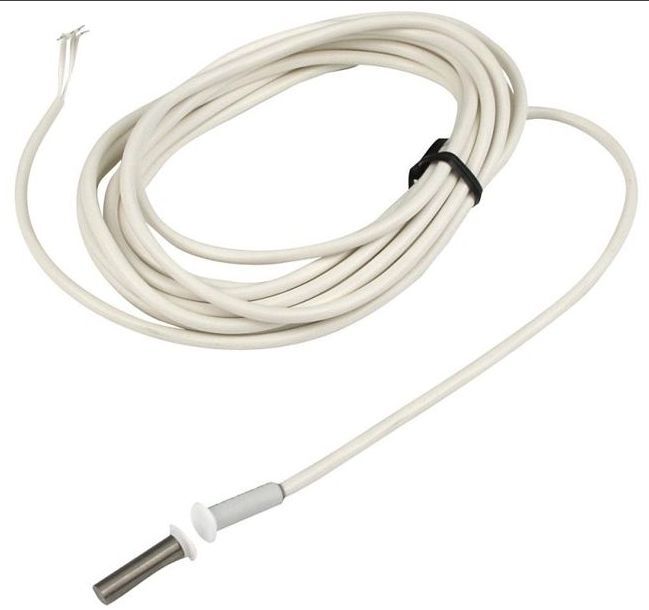

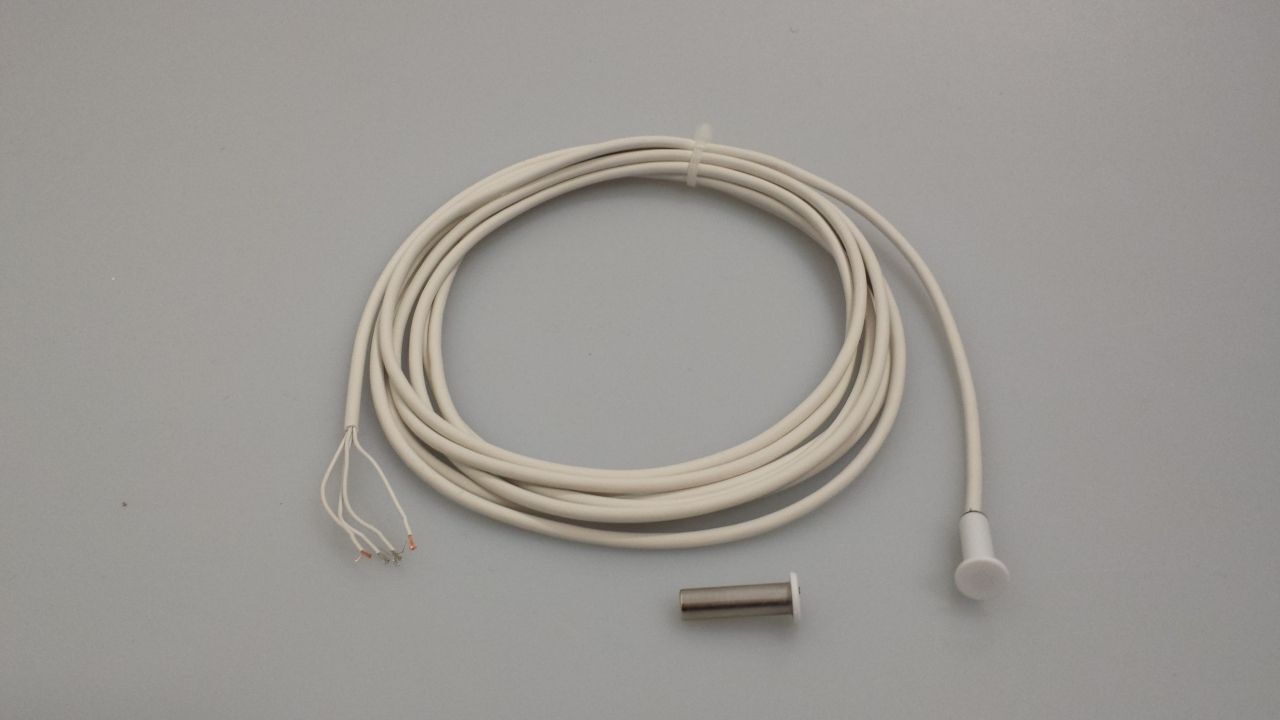

MAS 333 zápustný magnetický kontakt
Interní kód:E001-0638

Dostupnost:
skladem
Pro zobrazení ceny se přihlaste nebo zaregistrujte.
Počet kusů:
Přidat do košíku

Zápustný magnetický kontakt je určen pro použití v zabezpečovacích poplachových systémech jako detekce otevření dveří, oken. K vyhlášení poplachu dojde pi změnou vzájemné polohy vlastního magnetického kontaktu a ovládacího magnetu. Splňuje požadavky pro stupeň zabezpečení 2 - nízké a střední riziko normy SN EN 50 131-1. Je klasifikován pro třídu III - prostřední venkovní chráněné.

Montáž

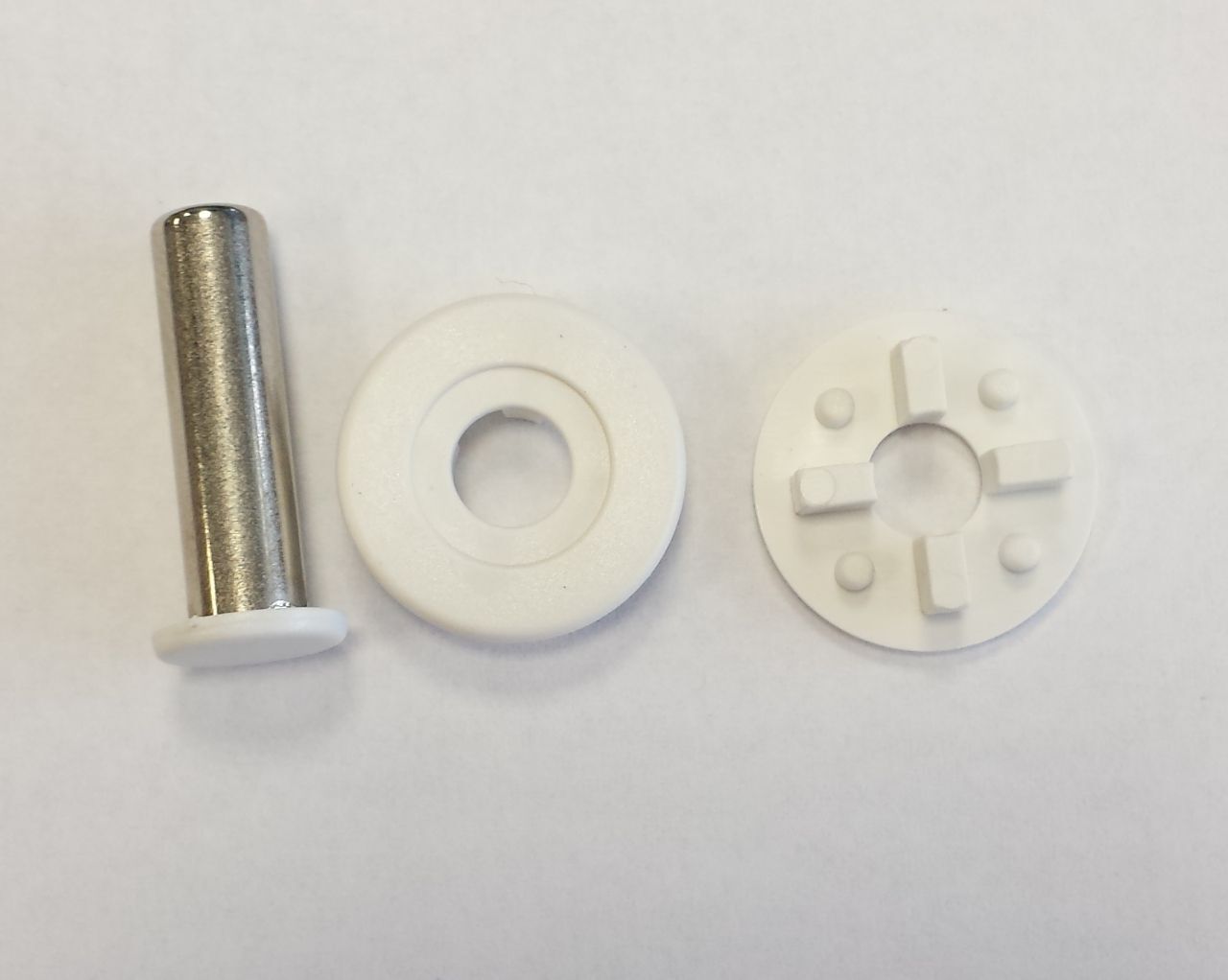

  • Magnetický kontakt a magnet musí být montován zápustným způsobem do otvoru Ø6mm (kontakt má ∅6x20mm, magnet NdFeB - neodym - N35 Ø6x22mm) vhodné je zajistit oblasti vhodným tmelem i lepidlem podle materiálu do kterého je jsou zapuštěny.

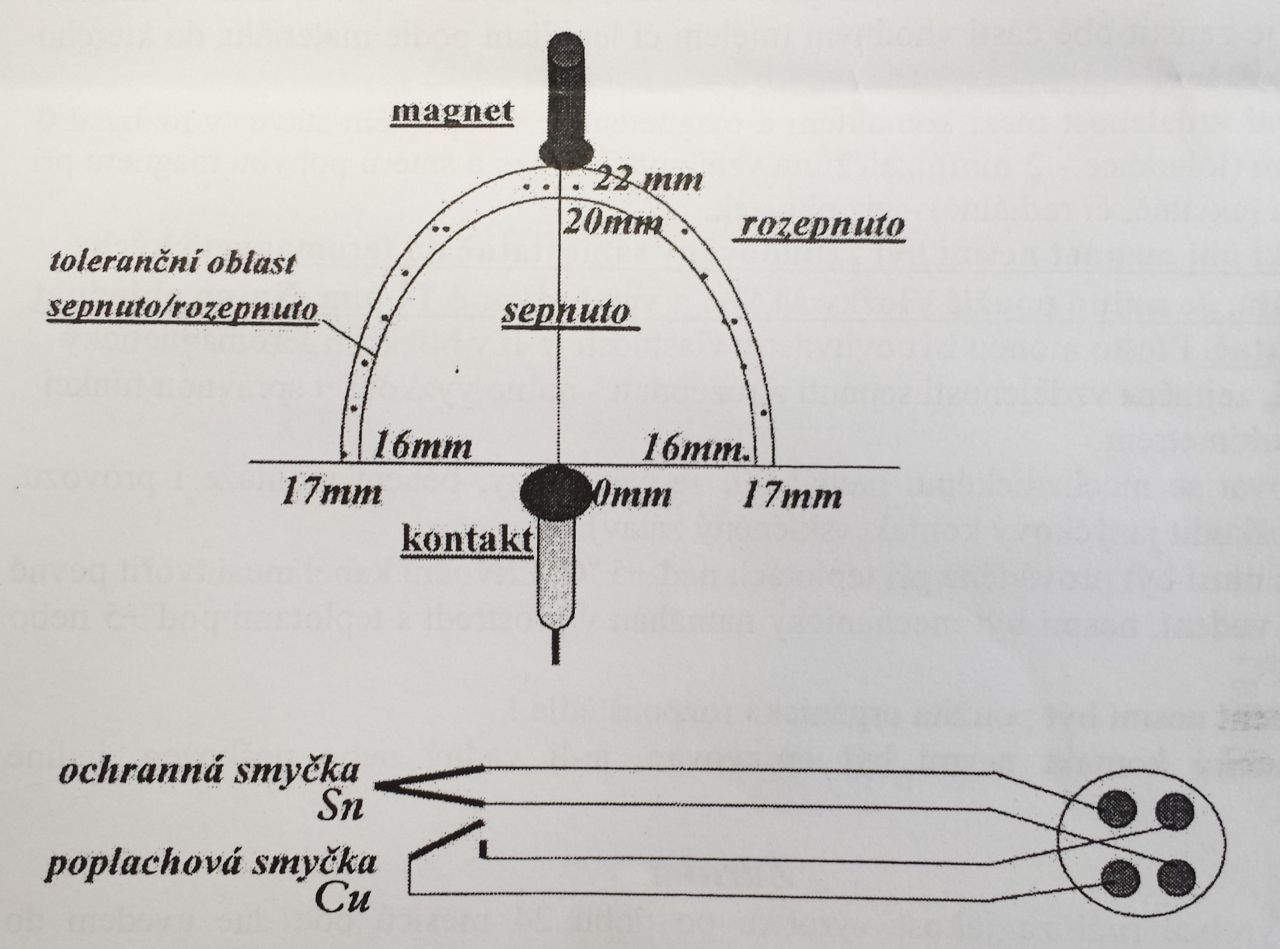

  • Pracovní vzdálenost mezi kontaktem a magnetem je v sepnutém stavu v rozmezí 0 a 22mm (tolerance - 2mm), záleží na vzájemné poloze a směru pohybu magnetu pi otevření - viz obrázek.
  • Kontakt ani magnet nesmí být zabudovány samostatně do feromagnetických materiál. Je nutno použít vložky MAS6 a vrtat otvor Ø14mm. Nutno objednat samostatně. Přesto mohou být ovlivněny vlastnosti je-li v blízkosti feromagnetický materiál, zejména vzdálenosti sepnutí a rozepnutí - nutno vyzkoušet správnou funkci např. multimetrem.
  • Vyvarujte se mechanickému namáhání během montáže i provozu, může dojít k poškození jazýčkového kontaktu (skleněný zátav).
  • Montáž musí být prováděna při teplotách nad +5°C. Přívodní kabel musí tvořit pevně uložené vedení, nesmí být mechanicky namáhán v prostředí s teplotami pod +5°C nebo nad +45°C.
  • Na čištění nesmí být použita organická rozpouštědla!
  • Magnetický kontakt nesmí být opravován, je-li vadný nebo poškozen, jedině vyměnit.

Technické parametry

Rozsah pracovních teplot -40 a +70°C
Relativní vlhkost max95% pi 40°C
 Atmosférický tlak 66 - 106 kPa
Krytí IP65
Rozměry (vnější) Ø6x20mm, magnet Ø6x22mm
Hmotnost 30g v. kabelu 3m
Spínané napětí/proud/výkon max.50V/max.250mA/max.3W
Počet sepnutí (12V, 20mA) 2.109
Odpor stav sepnuto/rozepnuto max.2Ω /min.109Ω
Délka přívodu 3m
