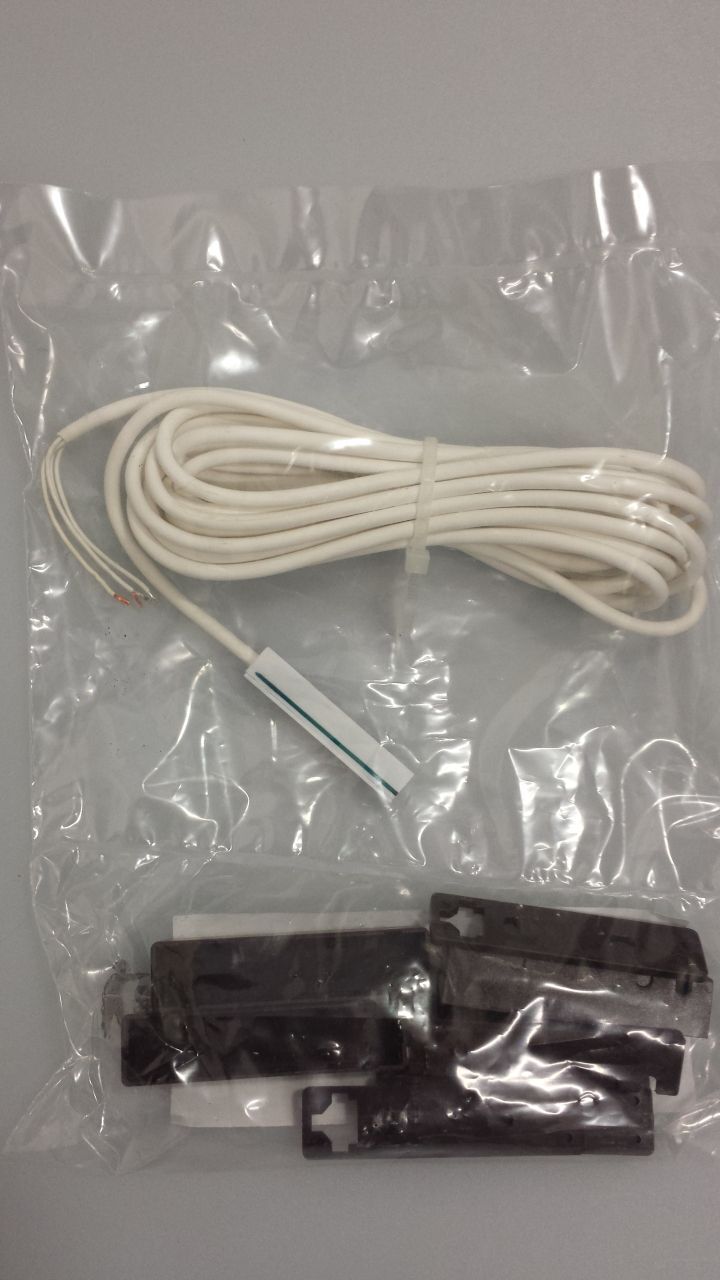

MAS 303 mag. kontakt

Magnetický kontakt MAS 303 je určenpro povrchovou montáž , pro použití v zabezpečovacích poplachových systémech jako detekce otevření dveří, oken. K vyhlášení poplachu dojde při změně vzájemné polohy vlastního magnetického kontaktu a ovládacího magnetu. Tento typ současně je schopen vyhlásit poplach v ochranné (tamperové) smyčce při přerušení přívodního kabelu. Splňuje požadavky pro stupeň zabezpečení 3 - střední a vysoké riziko normy ČSN EN 50 131-1. NBÚ - T.

Montáž

• Magnetický kontakt a magnet musí být namontovány navzájem rovnoběžně. Stranové přesazení max. +/- 3mm.
• Pracovní vzdálenost mezi kontaktem a magnetem musí být v rozmezí 2 až 22mm (tolerance -2mm). Doporučujeme pro odzkoušení správné funkce upevnit kryt vteřinovým lepidlem.
• Kontakt ani magnet nesmí být zabudovány do feromagnetickkých materiálů. Při montáži na feromagnetický materiál je nutno použít distančních podložek (jsou v balení), přesto mohou být ovlivněny vlastnosti, zejména vzdálenosti sepnutí a rozepnutí - nutno vyzkoušet správnou funkci např. zkoušečkou, multimetrem.
• Magnet NdFeB (neodym) N35 Ø6x22mm se vkládá do pouzdra s víčkem mezi dvojici kolíků ve víčku, ale může být např. zavrtán i samostatně bez pouzdra.
• Pro montáž nutno použít vrutů (šroubů) jen z neferomagnetiických materiálů Ø 3mm se zápustnou hlavou.
• Vyvarujte se mechanickému namáhání, zejména rázům, během montáže i provozu, může dojít k poškození jazýčkového kontaktu (skleněný zátav).
• Montáž musí být prováděna při teplotách nad +5°C. Přívodní kabel musí tvořit pevně uložené vedení, nesmí být mechanicky namáhán v prostředí s teplotami pod +5°C nebo nad +45°C.
• Na očištění nesmí být použita organická rozpouštědla!
• Magnetický kontakt nesmí být opravován, je-li vadný nebo poškozen, jedině vyměnit.

 Technické parametry
