MAS 203 magnetický kontakt

Stručné informace:
MAS 203 magnetický kontakt
Interní kód:E001-0307

Dostupnost:
skladem
Pro zobrazení ceny se přihlaste nebo zaregistrujte.
Počet kusů:
Přidat do košíku

 Magnetický kontakt MAS 203 je určenpro povrchovou montáž , pro použití v zabezpečovacích poplachových systémech jako detekce otevření dveří, oken. K vyhlášení poplachu dojde při změně vzájemné polohy vlastního magnetického kontaktu a ovládacího magnetu. Tento typ současně je schopen vyhlásit poplach v ochranné (tamperové) smyčce při přerušení přívodního kabelu. Splňuje požadavky pro stupeň zabezpečení 2 - nízké až střední riziko normy ČSN EN 50 131-1. Je klasifikován pro třídu III – prostředí venkovní chráněné.

Montáž

  • Magnetický kontakt a magnet musí být namontovány navzájem rovnoběžně. Stranové přesazení max. +/- 3mm.

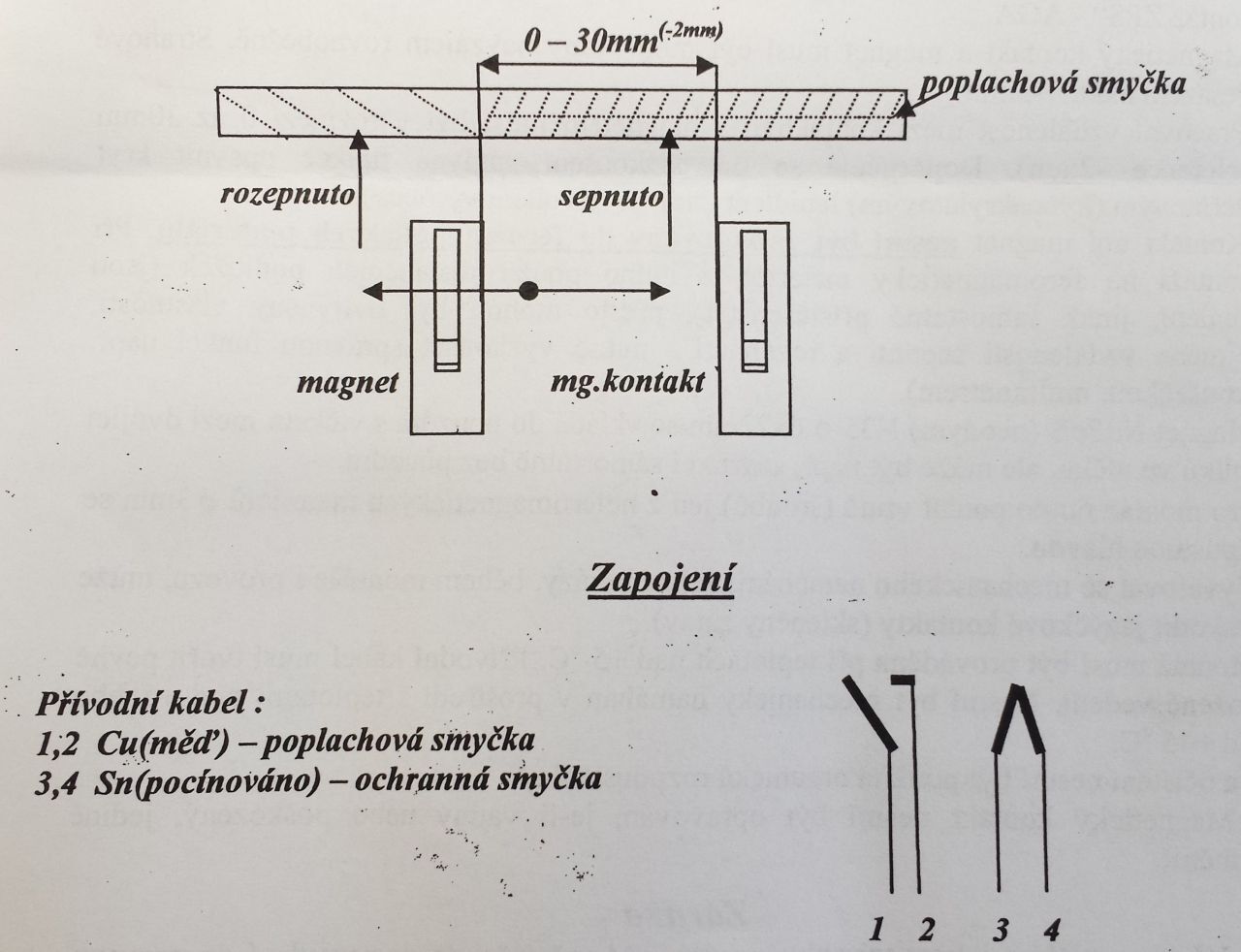

  • Pracovní vzdálenost mezi kontaktem a magnetem musí být v rozmezí 0 až 30mm (tolerance -2mm). Doporučujeme pro odzkoušení správné funkce upevnit kryt vteřinovým lepidlem.
  • Kontakt ani magnet nesmí být zabudovány do feromagnetickkých materiálů. Při montáži na feromagnetický materiál je nutno použít distančních podložek (jsou v balení), přesto mohou být ovlivněny vlastnosti, zejména vzdálenosti sepnutí a rozepnutí - nutno vyzkoušet správnou funkci např. zkoušečkou, multimetrem.
  • Magnet NdFeB (neodym) N35 Ø6x22mm se vkládá do pouzdra s víčkem mezi dvojici kolíků ve víčku, ale může být např. zavrtán i samostatně bez pouzdra.
  • Pro montáž nutno použít vrutů (šroubů) jen z neferomagnetiických materiálů Ø 3mm se zápustnou hlavou.
  • Vyvarujte se mechanickému namáhání, zejména rázům, během montáže i provozu, může dojít k poškození jazýčkového kontaktu (skleněný zátav).
  • Montáž musí být prováděna při teplotách nad +5°C. Přívodní kabel musí tvořit pevně uložené vedení, nesmí být mechanicky namáhán v prostředí s teplotami pod +5°C nebo nad +45°C.
  • Na očištění nesmí být použita organická rozpouštědla!
  • Magnetický kontakt nesmí být opravován, je-li vadný nebo poškozen, jedině vyměnit.

Technické parametry

Rozsah pracovních teplot -40 až +70°C
Relativní vlhkost max95% při 40°C
 Atmosférický tlak 66 - 106 kPa
Krytí IP65
Rozměry (vnější) 54 x 13 x 13mm
Hmotnost 68g vč. kabelu 3m
Spínané napětí/proud/výkon max.50V/max.250mA/max.3W
Počet sepnutí (12V, 20mA) 2.109
Odpor stav sepnuto/rozepnuto max.2Ω /min.109Ω
 Délka přívodu 3m
Izolační odpor mezi smyčkami min 109Ω
