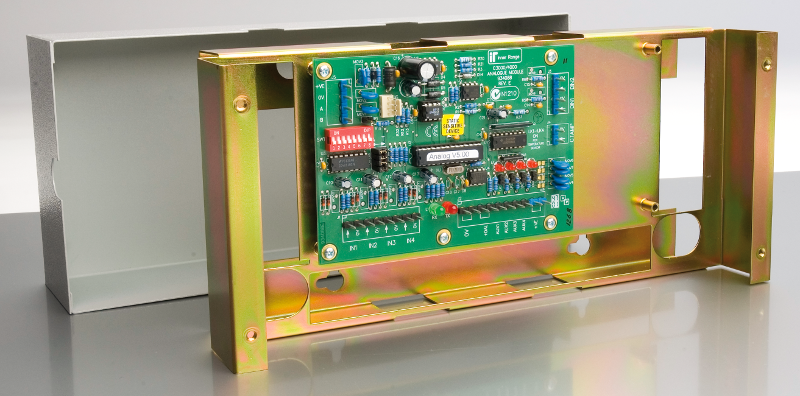

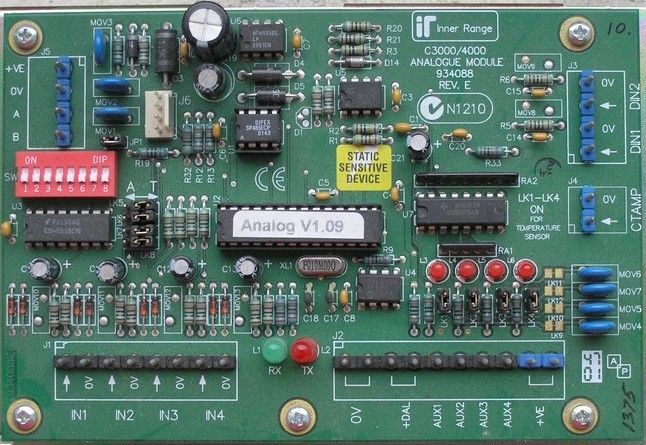

IRAnalog Analogový modul

V systémech Concept 3000 a Concept 4000 Access je možné monitorovat a vyhodonocovat i analogové veličiny, k čemuž slouží právě tento modul. Obvykle je nastaven tak, že když analogová hodnota na jednom nebo více vstupech dosáhne, nebo i přesáhne předprogramovanou hodnotu, je generován signál poplach (nebo klidový stav), při dosažení limitních hodnot je generován sabotážní poplach. Ve spolupráci s ostatními programovými volbami pak lze například spínat výstupy atd. Úrovně jednotlivých veličin mohou být zobrazeny v příslušných jednotkách na jakékoliv LCD klávesnici, nebo i vzdáleně (pomocí PC).

Analogový modul je používán k monitorování analogových veličin v systému, měřená veličina však musí být nejprve převedena na napětí v rozsahu 0 - 5V. Analogový modul kontroluje nepřetržitě stav veličiny a dosáhne-li její okamžitá hodnota předprogramovaného "bodu spuštění", potom je generován poplachový stav. Stav analogové veličiny může být zobrazen na kterémkoliv LCD terminálu (firmware 94.28 a pozdější).

Každá zóna je z hlediska systému zpracovávána jako klasická zóna. Je-li analogová hodnota příliš nízká či příliš vysoká (analogová hodnota se dostává mimo měřitelný rozsah), dochází ke generování tamperového stavu. Každý vstup vykazuje malou hysterezi, která zabraňuje "rychlému přepínání" v oblasti bodu spuštění. Na analogové vstupy lze připojit i sériový teplotní senzor IR Temp a monitorovat teplotu s nastavením spouštěcích hodnot.

Vlastnosti:

• 4 nezávislé analogové vstupy, každý s nezávislým bodem spuštění
• 2 obecné digitální vstupy ( nejsou vyžadovány EOL resistory )
• 4 fyzické vstupy
• 4 virtuální výstupy
• Svorka pro ochranný kontakt
• Monitorování napětí LAN
• 8 bitové rozlišení s jendoprocentní přesností
• Kompatibilní se sériovým teplotním senzorem

Technické parametry:
