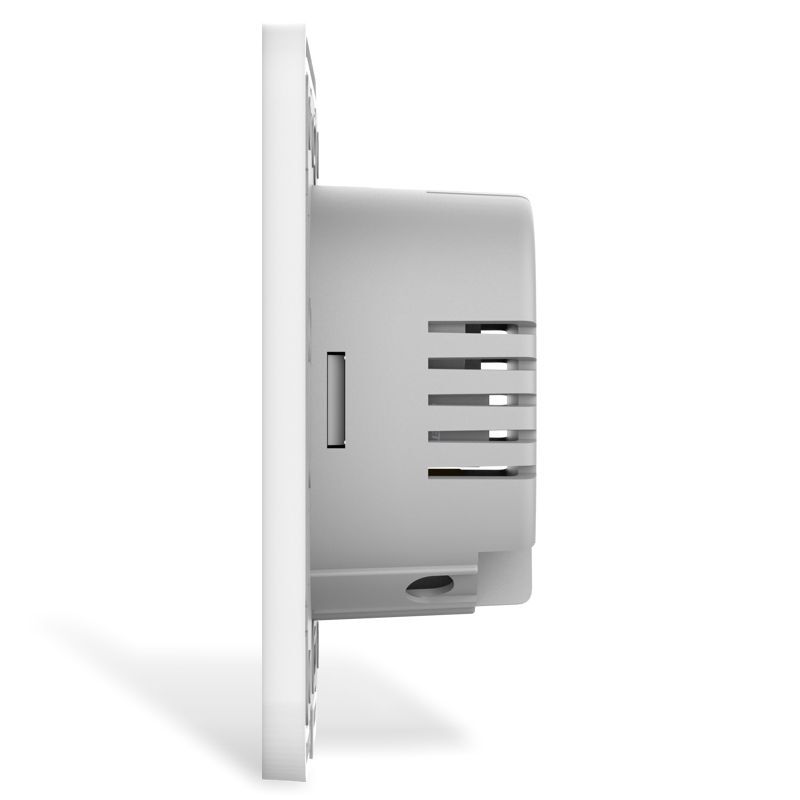

Ajax LightCore 1-gang (45110) - Relé pro LightSwitch (spínač řazení 1)

Ajax LightCore 1-gang - relé pro ovládání světelných a jiných zařízení, spínač řazení 1 - jednopólový.

Používá se jako jednoduchý spínač pro světelná, nebo jiná zařízení. Slouží k zapnutí a vypnutí elektrického obvodu, typicky k ovládání jednoho světelného okruhu z jednoho místa.

Relé může pracovat autonomně. Při připojení k centrální jednotce Ajax HUB získáte další výhody a možnosti.

Zařízení se instaluje v kombinaci s inteligentním krytem Ajax Button (Solo,Center, Side) v mnoha typech a barvách a dohromady vytváří inteligentní nástěnný vypínač - LightSwitch.

LightSwitch Jeweller – Inteligentní nástěnný vypínač

Popis

Ajax LightSwitch Jeweller je chytrý dotykový nástěnný vypínač určený pro vnitřní instalaci. Může nahradit jakýkoli mechanický nebo dotykový vypínač - produktová řada obsahuje spínače řady 1, 5 (lustrový), 6 (schodišťový) a 7 (křížový).

Zařízení lze kombinovat instalací několika spínačů vedle sebe do jednoho rámečku (2 až 5 vypínačů).

Vlastnosti:

• Spínače řazení 1, 5 (lustrové) a 6 (schodišťové)
• Bezkontaktní ovládání pomocí velkého dotykového tlačítka
• Dostupné v 8 barevných provedeních
• Rámečky pro instalaci až 5 vypínačů vedle sebe
• Není vyžadován nulový vodič
• Spínaný výkon od 5 do 600 W
• Dálkové ovládání a konfigurace pomocí aplikací Ajax
• Přidání do systému pomocí QR kódu

Komponenty

LightSwitch je dostupný ve 2 formátech – samostatný vypínač a kombinovaný vypínač.

Samostatný vypínač se skládá ze 2 základních částí: relé a dotykového tlačítka.

Kombinovaný vypínač se skládá ze 2, 3, 4 nebo 5 relé, dotykových tlačítek a rámečku s odpovídajícím počtem otvorů. Místo vypínače lze použít i inteligentní zásuvku Ajax

Všechny součásti se nakupují samostatně, takže instalační technici mohou nabídnout řešení, která splňují požadavky zákazníků – žádné přeplatky za díly navíc.

Výhody zařízení:

LightSwitch může nahradit jakýkoli mechanický nebo dotykový vypínač: produktová řada zahrnuje spínače řazení 1, 5 (lustrové) , 6 (schodišťové) a 7 (křížové).

LightSwitch se instaluje bez změny elektroinstalace objektu. Zařízení nevyžaduje nulový vodič – postačí fázový.

Všechny součásti se nakupují samostatně a nabízí širokou škálu možností.

Spínač pracuje ve dvou režimech: pulzní nebo bistabilní. LightSwitch může ovládat osvětlovací zařízení o výkonu 5 až 600 W. Pro žárovky s nízkým výkonem sada obsahuje kondenzátor, který se připojuje paralelně k osvětlovacímu zařízení.

• Pulzní a bistabilní provozní režim
• Není vyžadován nulový vodič
• Spínaný výkon od 5 do 600 W
• Kompatibilní s evropským standardem 55 mm

Skvělý uživatelský zážitek

LightSwitch má velké dotykové tlačítko, které se aktivuje, když se vaše dlaň přiblíží na 15 mm od tlačítka. Zařízení lze tak použít jako řešení pro veřejná místa: osvětlení můžete ovládat špinavýma mokrýma rukama nebo dokonce v rukavicích.

LightSwitch má podsvícení, díky kterému je vypínač viditelný i ve tmě. Zařízení je možné bez obav umístit i u postele – jeho jemné podsvícení nebude rušit. Podsvícení lze v případě potřeby zcela vypnout v aplikaci Ajax.

Hodí se do každého interiéru

Aby se LightSwitch hodil do domu, bytu, ale i do průmyslového závodu, nabízíme 8 různých barevných provedení dotykových tlačítek.

• Černá
• Grafitová
• Šedá
• Mlhová
• Ústřicová
• Olivová
• Slonovinová kost
• Bílá

Ajax SoloButton - Samostatné tlačítko pro LightSwitch ve dvou verzích

Ajax SoloButton (1-gang/2-way) - Samostatné tlačítko pro LightSwitch

Dostupné v osmi různých barvách pro Váš interiér.

Ajax LightSwitch je inteligentní zařízení, které lze aktivovat dotykem i bezdotykově.
Při druhém způsobu stačí držet ruku ve vzdálenosti menší než 15 mm před zařízením.
S aktivací ve tmě pomáhá jemné podsvícení. LightSwitch umožňuje snadno zapínat světla a stojací lampy a ovládat závěsy nebo žaluzie.

Ajax SoloButton (2-gang) - Samostatné tlačítko pro LightSwitch

Dostupné v osmi různých barvách pro Váš interiér.

Ajax LightSwitch je inteligentní zařízení, které lze aktivovat dotykem i bezdotykově.
Při druhém způsobu stačí držet ruku ve vzdálenosti menší než 15 mm před zařízením.
S aktivací ve tmě pomáhá jemné podsvícení. LightSwitch umožňuje snadno zapínat světla a stojací lampy a ovládat závěsy nebo žaluzie.

Ajax SideButton (1-gang/2-way) - Boční tlačítko (spínač řazení 1, 6) - horizontální a vertikální verze

Ajax SideButton - Boční tlačítko (spínač řazení 1, 6) - horizontální provedení

Dostupné v osmi různých barvách pro Váš interiér.

Ajax LightSwitch je inteligentní zařízení, které lze aktivovat dotykem i bezdotykově.
Při druhém způsobu stačí držet ruku ve vzdálenosti menší než 15 mm před zařízením.
S aktivací ve tmě pomáhá jemné podsvícení. LightSwitch umožňuje snadno zapínat světla a stojací lampy a ovládat závěsy nebo žaluzie.

Ajax SideButton - Boční tlačítko (spínač řazení 1, 6) - vertikání provedení

Dostupné v osmi různých barvách pro Váš interiér.

Ajax LightSwitch je inteligentní zařízení, které lze aktivovat dotykem i bezdotykově.
Při druhém způsobu stačí držet ruku ve vzdálenosti menší než 15 mm před zařízením.
S aktivací ve tmě pomáhá jemné podsvícení. LightSwitch umožňuje snadno zapínat světla a stojací lampy a ovládat závěsy nebo žaluzie.

Ajax SideButton (2-gang)- Boční tlačítko (spínač řazení 5) - horizontální a vertikální verze

Ajax SideButton (2-gang)- Boční tlačítko (spínač řazení 5) - horizontální provedení

Dostupné v osmi různých barvách pro Váš interiér.

Ajax LightSwitch je inteligentní zařízení, které lze aktivovat dotykem i bezdotykově.
Při druhém způsobu stačí držet ruku ve vzdálenosti menší než 15 mm před zařízením.
S aktivací ve tmě pomáhá jemné podsvícení. LightSwitch umožňuje snadno zapínat světla a stojací lampy a ovládat závěsy nebo žaluzie.

Ajax SideButton (2-gang)- Boční tlačítko (spínač řazení 5) - vertikání provedení

Dostupné v osmi různých barvách pro Váš interiér.

Ajax LightSwitch je inteligentní zařízení, které lze aktivovat dotykem i bezdotykově.
Při druhém způsobu stačí držet ruku ve vzdálenosti menší než 15 mm před zařízením.
S aktivací ve tmě pomáhá jemné podsvícení. LightSwitch umožňuje snadno zapínat světla a stojací lampy a ovládat závěsy nebo žaluzie.

Ajax CenterButton (1-gang/2-way) - Středové tlačítko (spínač řazení 1, 6) - horizontální a vertikální verze

Středové tlačítko (spínač řazení 1, 6) - horizontální provedení

Dostupné v osmi různých barvách pro Váš interiér.

Ajax LightSwitch je inteligentní zařízení, které lze aktivovat dotykem i bezdotykově.
Při druhém způsobu stačí držet ruku ve vzdálenosti menší než 15 mm před zařízením.
S aktivací ve tmě pomáhá jemné podsvícení. LightSwitch umožňuje snadno zapínat světla a stojací lampy a ovládat závěsy nebo žaluzie.

Středové tlačítko (spínač řazení 1, 6) - vertikání provedení

Dostupné v osmi různých barvách pro Váš interiér.

Ajax LightSwitch je inteligentní zařízení, které lze aktivovat dotykem i bezdotykově.
Při druhém způsobu stačí držet ruku ve vzdálenosti menší než 15 mm před zařízením.
S aktivací ve tmě pomáhá jemné podsvícení. LightSwitch umožňuje snadno zapínat světla a stojací lampy a ovládat závěsy nebo žaluzie.

Ajax CenterButton (2-gang) - Středové tlačítko (spínač řazení 5) - horizontální a vertikální verze

Ajax Středové tlačítko (spínač řazení 5) - horizontální provedení

Dostupné v osmi různých barvách pro Váš interiér.

Ajax LightSwitch je inteligentní zařízení, které lze aktivovat dotykem i bezdotykově.
Při druhém způsobu stačí držet ruku ve vzdálenosti menší než 15 mm před zařízením.
S aktivací ve tmě pomáhá jemné podsvícení. LightSwitch umožňuje snadno zapínat světla a stojací lampy a ovládat závěsy nebo žaluzie.

Ajax Středové tlačítko (spínač řazení 5) - vertikání provedení

Dostupné v osmi různých barvách pro Váš interiér.

Ajax LightSwitch je inteligentní zařízení, které lze aktivovat dotykem i bezdotykově.
Při druhém způsobu stačí držet ruku ve vzdálenosti menší než 15 mm před zařízením.
S aktivací ve tmě pomáhá jemné podsvícení. LightSwitch umožňuje snadno zapínat světla a stojací lampy a ovládat závěsy nebo žaluzie.

Široké možnosti použití a rozšíření - nabídce vše pro horizontální i vertikální instalaci!

Ovládací relé (LightCore) pro LighSwitch:

LightCore (1-gang) - Spínač řazení 1 - Horizontální instalace / Vertikální instalace

LightCore (2-gang) - Spínač řazení 5 - lustrový - Horizontální instalace / Vertikální instalace

LightCore (2-way) - Spínač řazení 6 - schodišťový přepínač - Horizontální instalace / Vertikální instalace

LightCore (2-gang/2-way) - Spínač řazení 6+6 - schodišťový přepínač dvojitý - Horizontální instalace / Vertikální instalace

LightCore Crossover - Spínač řazení 7 - křížový - Horizontální instalace / Vertikální instalace

Rámečky (Frame) pro LightSwitch:

Dvojnásobný rámeček - Horizontální instalace / Vertikální instalace

Trojnásobný rámeček - Horizontální instalace / Vertikální instalace

Čtyřnásobný rámeček - Horizontální instalace / Vertikální instalace

Pětinásobný rámeček - Horizontální instalace / Vertikální instalace

Snadné ovládání a automatizace

LightSwitch vám umožňuje ovládat světlo na dálku prostřednictvím aplikací Ajax: přímo z pohovky nebo dokonce ze zahraničí.

Vyvinuli jsme scénáře pro automatizaci rutinních akcí. Světlo lze nastavit tak, aby se rozsvítilo při poplachu, dle časového plánu, po deaktivaci zabezpečovacího systému či po uplynutí nastavené doby (pulzní režim).

Instalační technici mohou také konfigurovat akce automatizačních zařízení stisknutím tlačítka LightSwitch. Například pro zatemnění v místnosti relé aktivuje zatažení rolet.

Podporované typy automatizačních scénářů:

• Při poplachu
• Při změně stavu systému
• Dle časového plánu
• Po stisknutí dotykového tlačítka

Komunikační technologie Jeweller

Jeweler je rádiový protokol, který zajišťuje rychlou a spolehlivou obousměrnou komunikaci mezi hubem a připojenými zařízeními. Protokol poskytuje bezdrátový rádiový komunikační dosah až na vzdálenost 1 100 m, což umožňuje instalovat vypínače nejen v bytech a domech, ale i ve velkých otevřených prostorech nebo skladech.

Jeweller přenáší všechny potřebné informace a poskytuje okamžitou kontrolu nad libovolným počtem zařízení LightSwitch v systému. Díky Jeweller mohou uživatelé vždy ovládat osvětlení a vidět aktuální stav spínačů v aplikacích Ajax.

Rychlé spárování a instalace

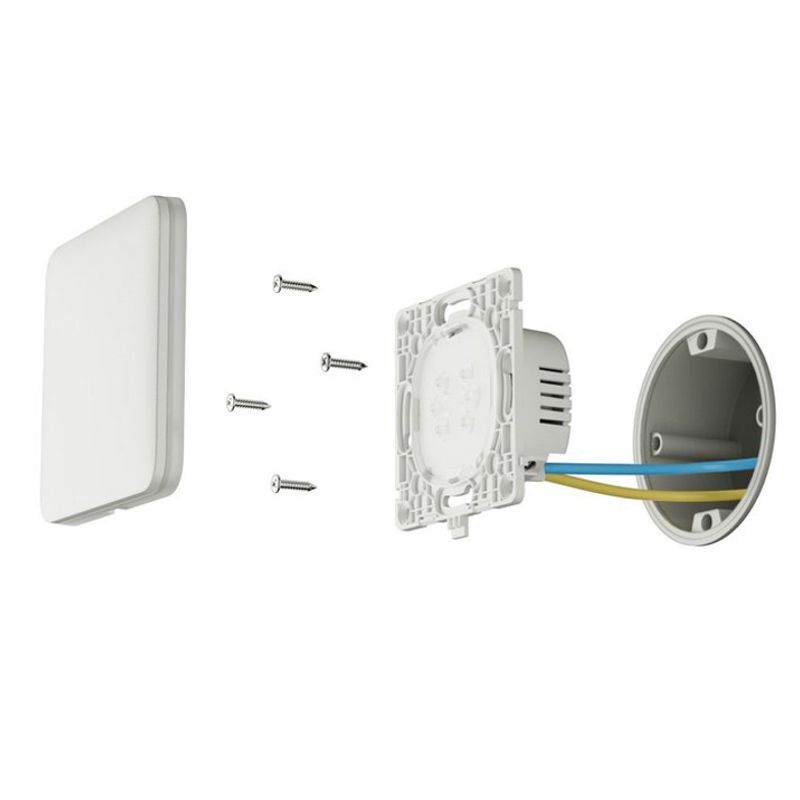

Vše, co instalační technik potřebuje k instalaci LightSwitch, jsou dva šroubováky.

Zařízení se připojí k bezpečnostnímu systému Ajax za méně než jednu minutu. Jednoduše musíte jen otevřít aplikaci Ajax, naskenovat QR kód a přidat zařízení do skupiny místnosti a zabezpečení.

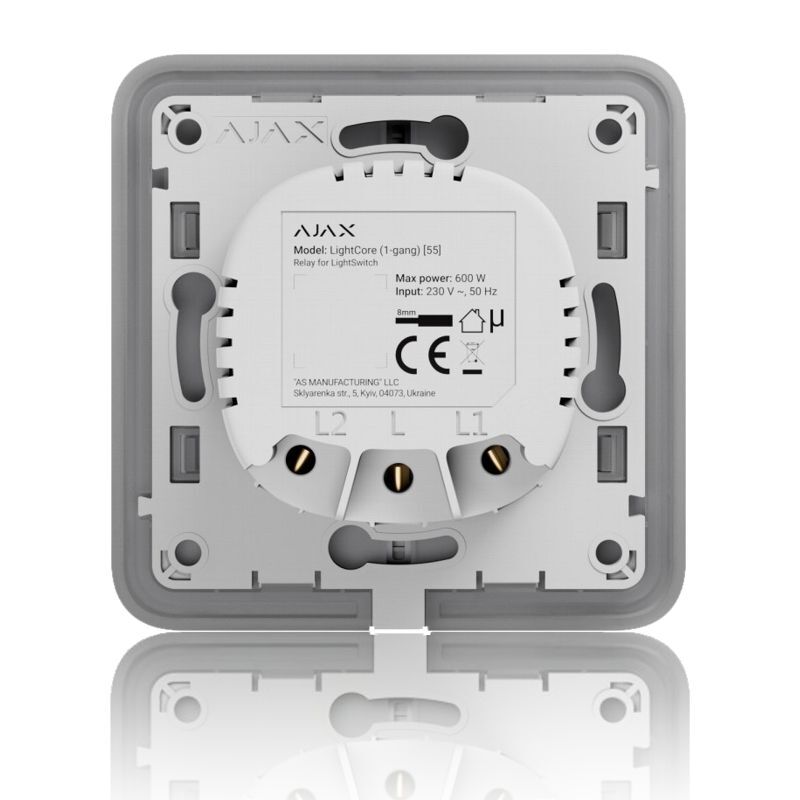

Technická specifikace Ajax LightCore

Napájení:

Napájecí napětí: 230V AC / 50 Hz
Maximální spínaný výkon:
      600 W pro spínače řazení 1, 6 a 7
      300 W pro spínače řazení 5
Proudová ochrana: Nad 2\.6 A (Pokud je ochrana aktivována, LightSwitch vypne odpojí napájení a odešle notifikaci do aplikací Ajax).
Teplotní ochrana: Nad 60 °C (Pokud je ochrana aktivována, LightSwitch vypne odpojí napájení a odešle notifikaci do aplikací Ajax).
Připojení: Fázový vodič (nulový vodič není vyžadován)

Instalace

Rozsah provozní teploty: Od -10 °C do +40 °C
Provozní vlhkost: Až do 75%
Stupeň krytí: IP20
Rozměry: 76.3 × 72.3 × 29.2 mm ( (horizontální instalace)
Rozměry: 72.3 × 76.3 × 29.2 mm ( (vertikální instalace)
Váha: 46 g

Obsah balení:

Ajax LightCore 1-gang - relé
Manuál
