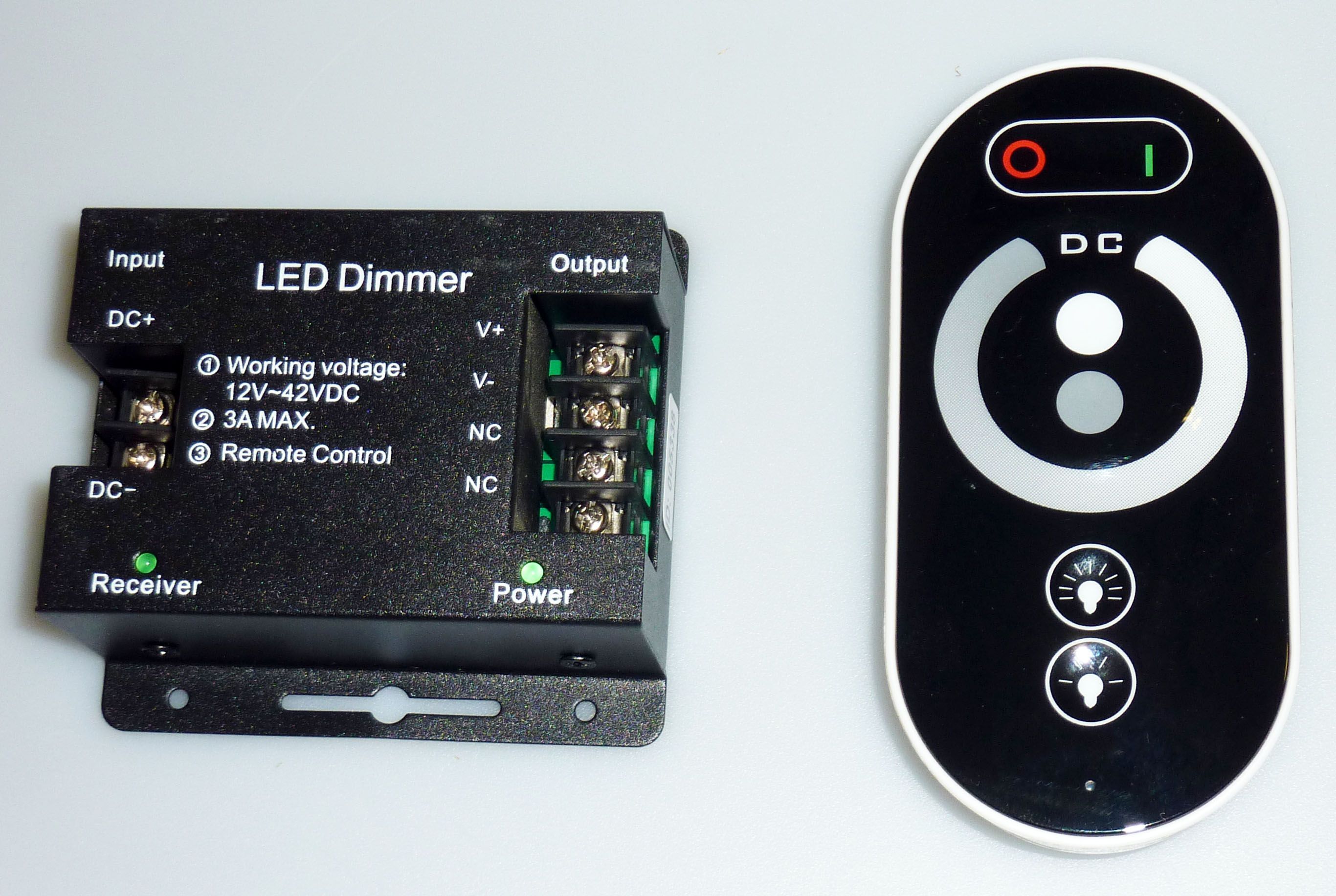

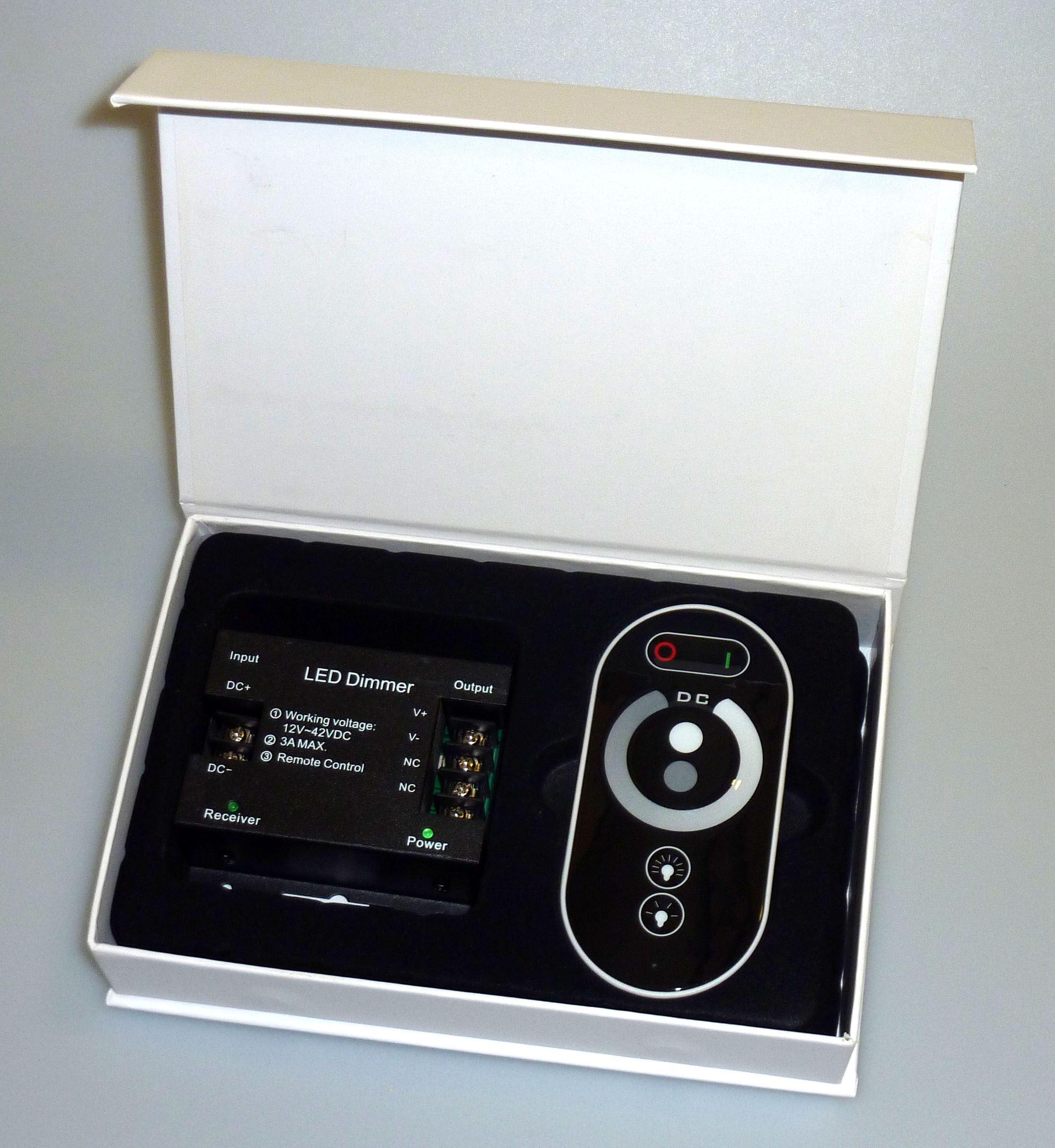

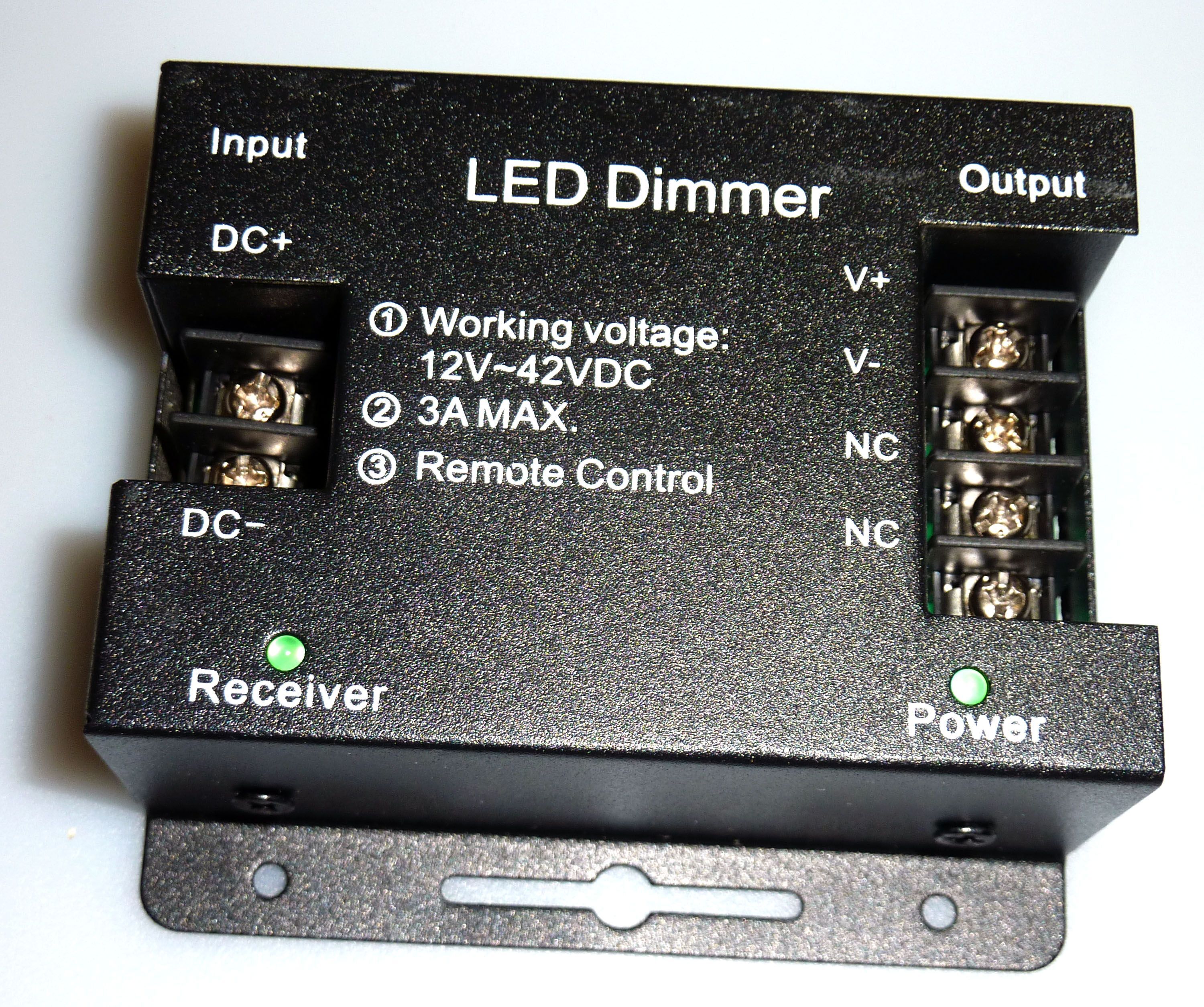

HDIM01 LED Dimmer 12-42VDC

HDIM01 elektronický stmívač LED osvětlení 12 ~ 42VDC, 3A max.

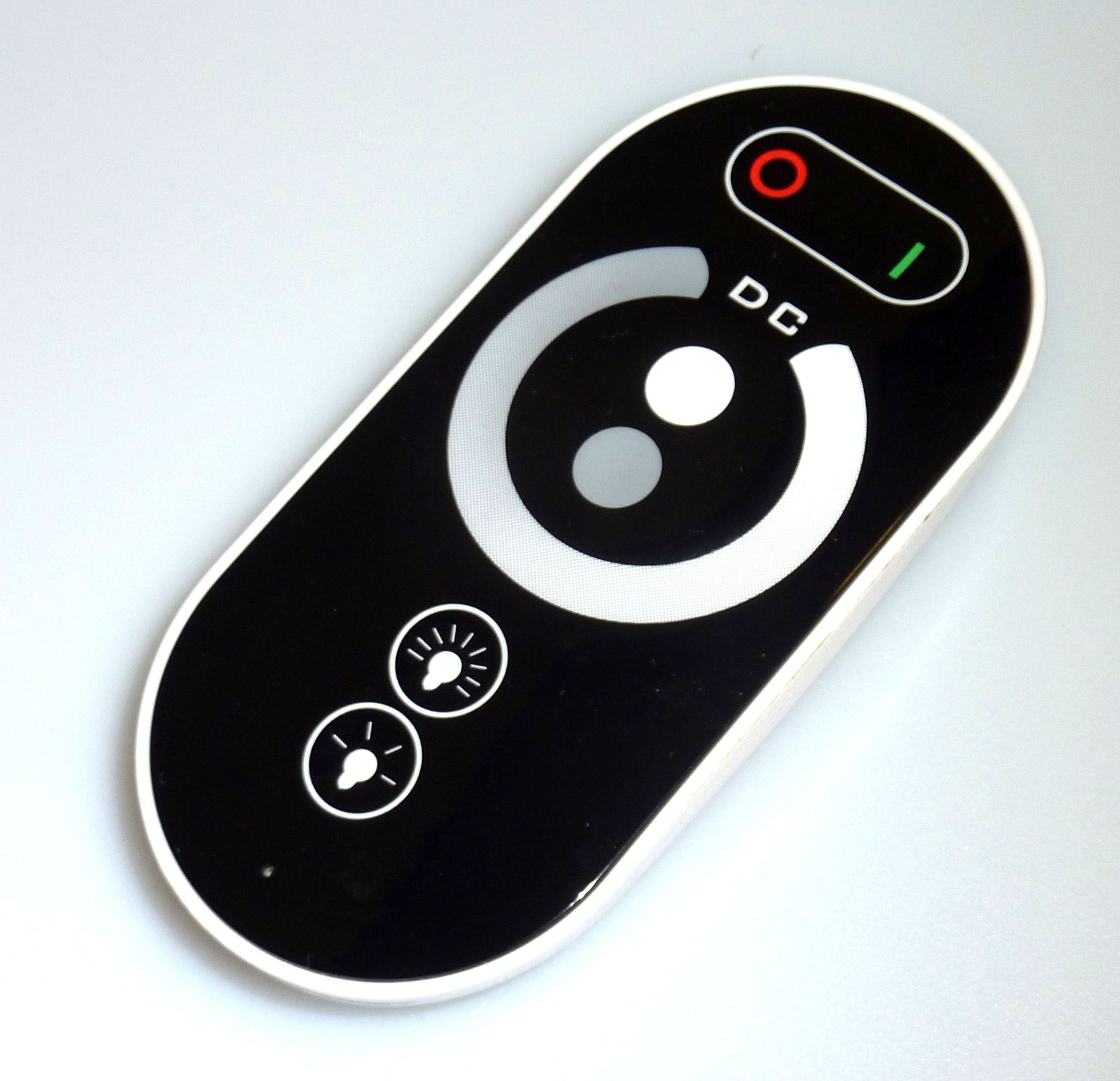

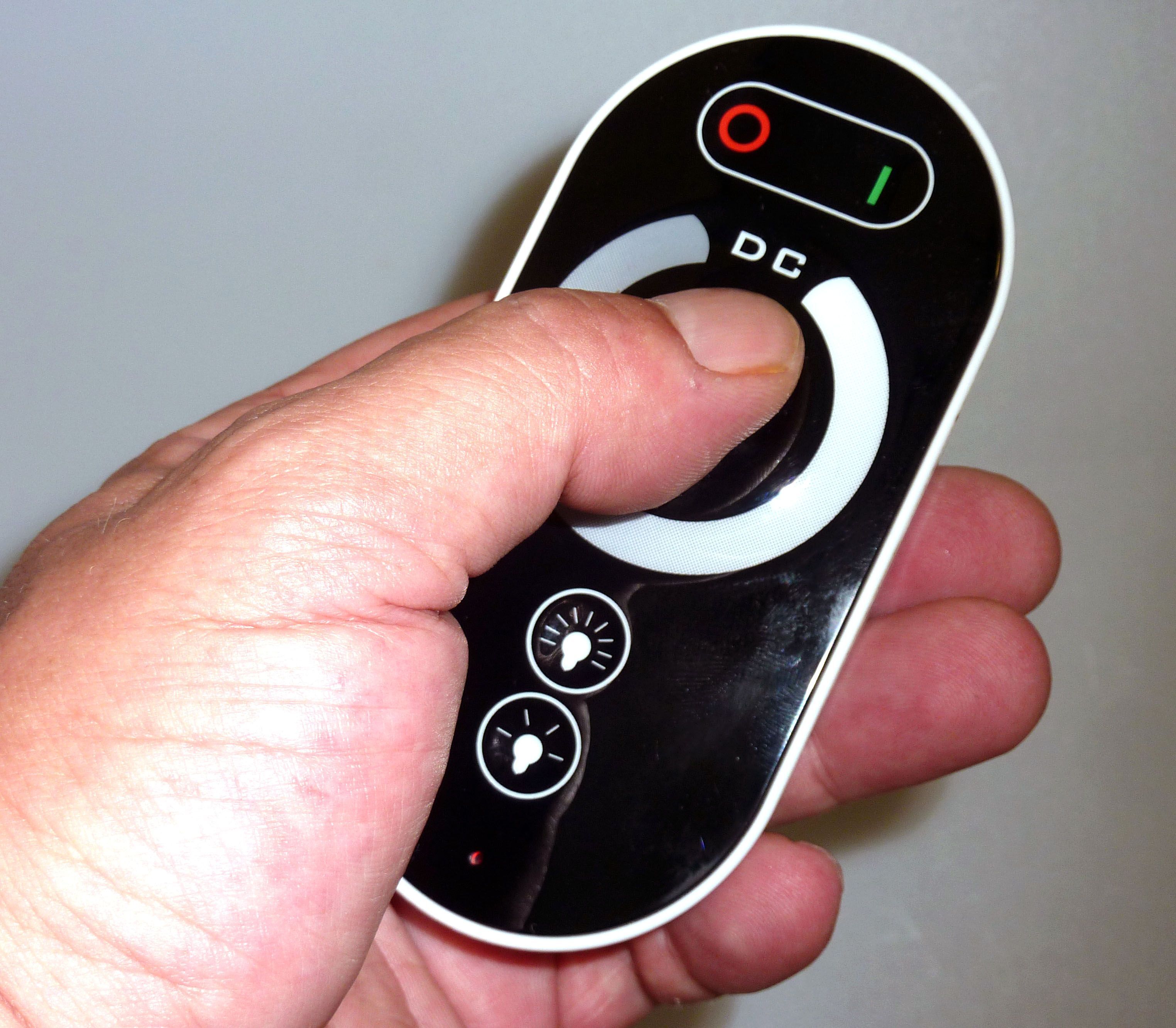

Stmívač LED osvětlení s inteligentním dotykovým RF dálkovým ovladačem, funkce zapnutí/vypnutí, plynulá regulace, skoková regulace, rychlá a skokova změna minimální a maximalní intenzity světla, paměť poslední intenzity osvětlení.

Stmívač HDIM01 není vhodný pro stmívání LED panelů, stmívání LED panelů je popsáno níže v kapitole Stmívání LED panelů.
Tento stmívač je vhodný pouze pro LED světla se stmívatelným napájecím zdrojem (dimmable power supply).

Vstupní napětí regulátoru od 12 ~ 42VDC s regulaci výstupního proudu do 3A vhodné pro LED světla nebo LED pásky. Regulátor se připojí mezi dodávaný zdroj konstantního proudu světla.

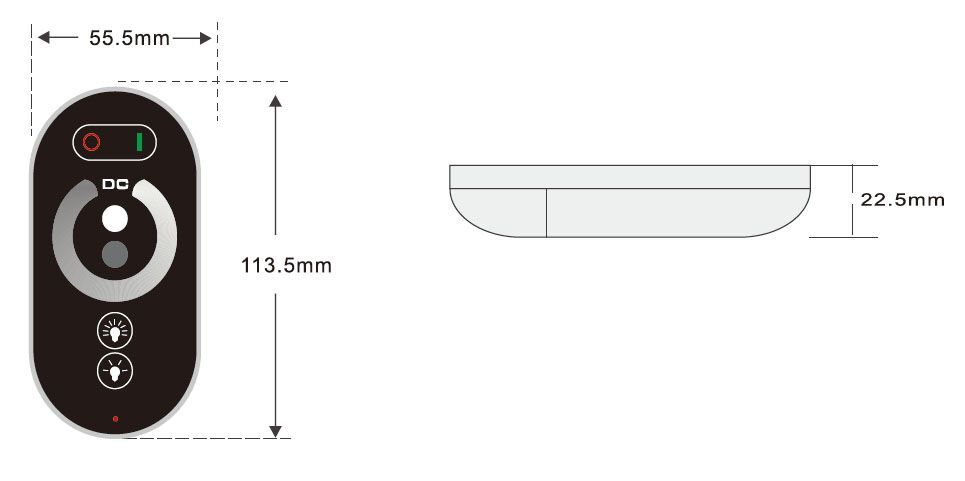

Pro dálkový ovladač lze dokoupit praktický držák na zeď HDIM01BH.

V případě nekompatibility s dodávaným zdrojem k LED osvětlení je nutné zdroj vyměnit za podporovaný a otestovaný zdroj HDIMB13

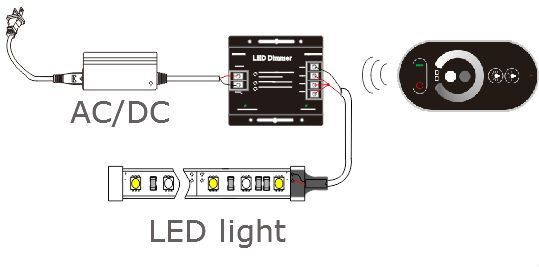

Možnosti zapojení

Stmívaní LED panelů se dělá jinak (viz. níže) ne přes HDIM01

Na stmívání velkých panelů se použije stmívač HDIM101B. Tímto stmívačem lze stmívat i panely malé, takže zapojení lze kombinovat. Původní zdroj se odpojí (dále ho již nepoužijeme). Na stmívači HDIM101B nastavíme dle návodu příslušný proud - pro velký panel je to 1000mA, pro malý panel 800mA. Každý panel musí mít svůj stmívač.

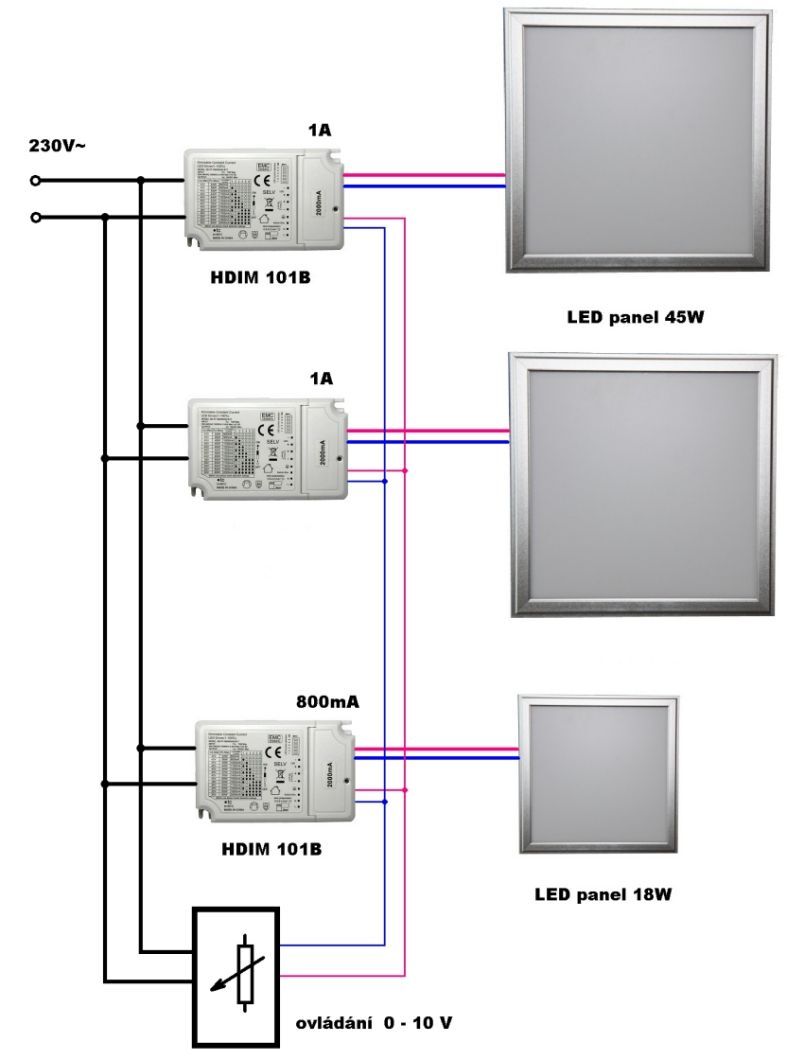

Na obrázku je příklad, jak stmívat dva velké a jeden malý panel.


Stmívače HDIM101B se ovládají "sběrnicí", na které je 0 - 10 V.
Inteligentní budovy s tím počítají a mají tento rozvod již nachystán.

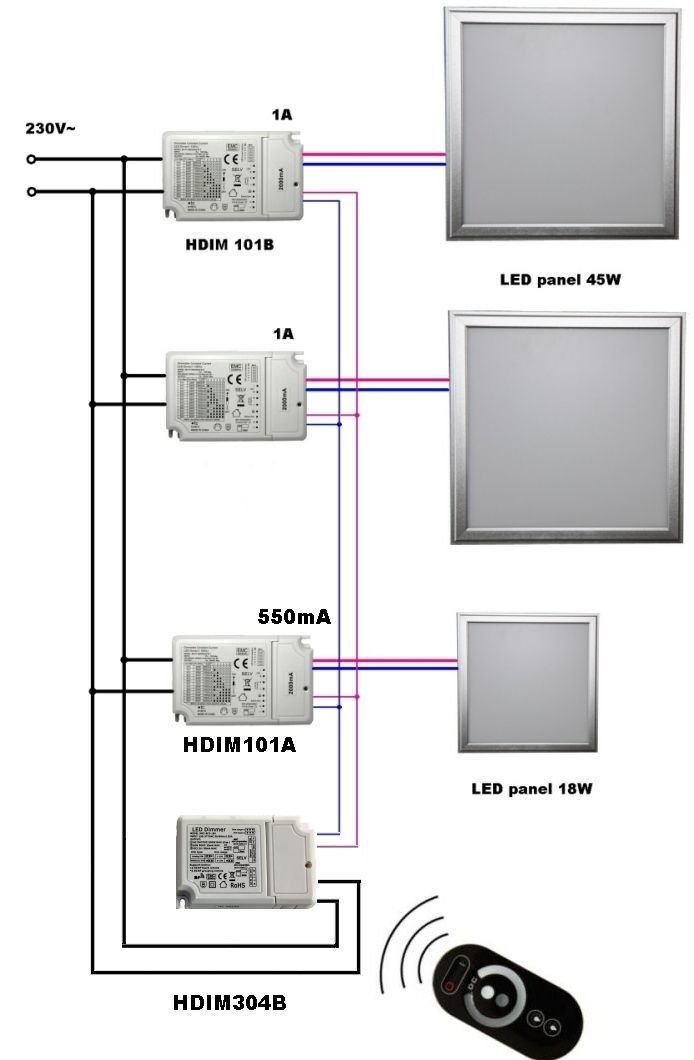

Pokud chceme ovládat stmívání soustavy panelů individuálně, použijeme driver HDIM304A s bezdrátovým ovladačem. Driver HDIM304A má na výstupu proměnné napětí 0 - 10 V, kterým se řídí souběžně všechny stmívače. Toto napětí se nastaví dálkovým ovladačem.
