PSBB2512 Zdroj 13,8V/2,5A,BOX

PSBB2512 Zdroj 13,8V/2,5A,BOX
PSBB2512 Zdroj 13,8V/2,5A,BOX
PSBB2512 Zdroj 13,8V/2,5A,BOX
Stručné informace:
Spínaný napájecí zdroj 13,8V / 2,5A v boxu, toroidní transformátor 50VA, místo pro 7Ah akumulátor, LED signalizace provozu, rozměr boxu 230x230x88mm, váha 2,3kg.
Interní kód:E000-0928

Dostupnost:

Archiv
Tento produkt byl již vyřazen z prodeje.

PSBB2512 Zdroj

Spínaný napájecí zdroj, který je určen k nepřerušovanému napájení elektrických zařízení vyžadujících stabilizované napájecí napětí 12V/DC (+/-15%). Napájecí zdroj zajišťuje napětí U= 11,0V÷13,8 V DC s celkovou proudovou účinností 2,5A. V případě výpadku síťového napětí dochází k okamžitému přepnutí na napájení z akumulátoru. Napájecí zdroj je opatřen ochranou před zkraty (SCP), před přetížením (OLP) a před přehřátím (OHP). Zdroj je přizpůsobený ke spolupráci se suchým, olověným (kyselinovým) akumulátorem (SLA).

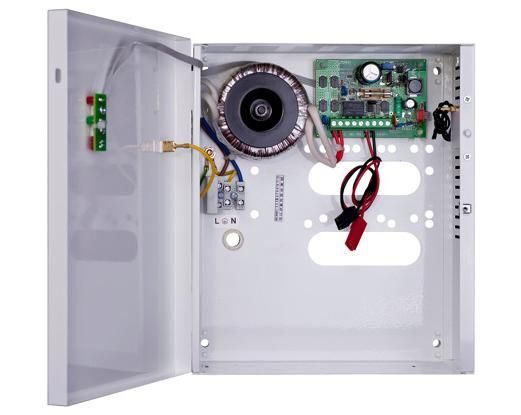

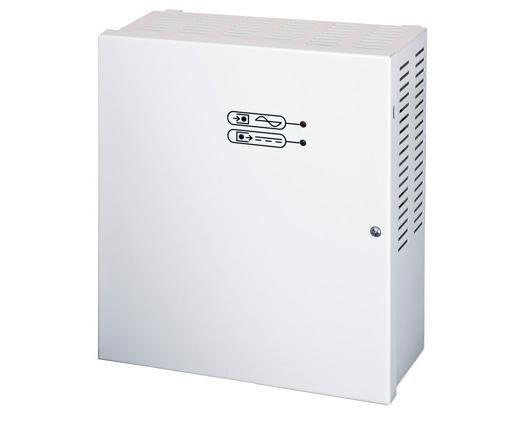

Napájecí zdroj automaticky kontroluje proces nabíjení a údržby akumulátoru, kromě toho je opatřen ochranou výstupu BAT před zkraty a přepólováním. Napájecí zdroj je vybaven optickou signalizací informující o pracovním režimu (napájení AC, nabíjení, výstup DC ). Napájecí zdroj je také opatřen technickým výstupem (COM, NC, NO) umožňujícím dálkovou kontrolu podmínek napájení AC. Napájecí zdroj je umístěn v kovové skříni s místem určeným pro akumulátor. Skříň je opatřena mikropřepínačem signalizujícím otevření dvířek.

Technické parametry

Skříň kovová, IP20, barva RAL9003
Rozměry (ŠxVxH) 230 x 230 x 98 mm
Hmotnost netto/brutto 2,3 kg
Místo pro akumulátor 7Ah/12V suchý olověný (kyselinový) (SLA)
Ochrana proti sabotáži 1 x mikrospínač: otevření skříně, 0,5A@50V/DC max. NC
Zajištění šroub x 1
Poznámka opatřen distančními sloupky proti montážnímu podkladu (stěně) - 8mm
Napájení 230V/AC (-15%/+10%), 50Hz, 0,26A (max.) (3,5 A „studený start”)
Transformátor TR 50VA/17V
Výkon napájecího zdroje 34W max.
Typ napájecího zdroje A (EPS- External Power Source)
Výstupní napětí 11,0V÷13,8VDC on-line pracovní režim (10,0V÷13,8VDC bateriový režim), 30mV p-p
Výstupní proud 2,5 A max.
Počet výstupů napájení 1
Nabíjecí proud akumulátoru 0,5A max. (pro 7Ah@U bat-=10,0V)
Odběr proudu obvody napájecího zdroje 25mA max.
Ochrana před zkraty (SCP) 200% ÷ 250% výkonu napájecího zdroje + F1: pojistky v obvodu akumulátoru
Ochrana před přetížením (OLP) 110% ÷ 150% výkonu napájecího zdroje, PTC / pojistka F2 obvod 230VAC
Přepěťová ochrana (OVP) žádná (volitelný modul MZN1)
Přepěťová ochrana varistory
Ochrana akumulátoru (UVP) žádná
Technický výstup BS (výpadek AC) normální stav: COM-NO nakrátko, nouzový stav: COM-NC nakrátko regulace
zpoždění aktivace = 5s
Technický výstup AW (porucha) žádná
Typ technických výstupů typ R reléové, 1A@ 30V/DC / 50V/AC max.
Akustická signalizace činnosti žádná
Optická signalizace činnosti LED diody: podmínky napájení AC/DC, nabíjení LB (na PCB desce napájecího zdroje)
Pracovní podmínky II třída, -10°C÷ 40°C
Certifikáty, osvědčení CE, RoHS
Poznámky chlazení napájecího zdroje: konvekční, KONEKTORY; napájení: Φ0,63-2,50
(AWG 22-10), I/O PCB Ф0,41÷1,63 (AWG 26-14), výstupy akumulátoru
BAT 6,3F-2,5/30cm
