MSRK2012

Charakteristika modulu napájecího zdroje:

- napájení 16V÷22V/AC (-/+5%), 50Hz, 3,2Amax.
- nepřerušované výstupní napájení 11,0V÷13,8V- on-line pracovní režim, 10,0V÷13,8V DC bateriový režim, 30mV p-p max., výstupní proud 2,5 A max.
- vysoká účinnost 83%
- kontrola nabíjení a údržby akumulátoru
- ochrana akumulátoru před nadměrným vybitím (UVP)
- ochrana výstupu akumulátora před zkratem a zapojením s opačnou polaritou
- dobíjecí proud akumulátoru 0,2A/0,5A přepínaný svorkou
- funkce START manuálního zapojení akumulátoru
- optická signalizace LED
- výstup FAC signalizace ztráty síťového napětí AC
- regulovaná doba signalizace zániku sítě AC

Zabezpečení:

- proti zkratu SCP
- proti přetížení OLP
- proti přehřátí OHP
- proti přepětí

Popis:

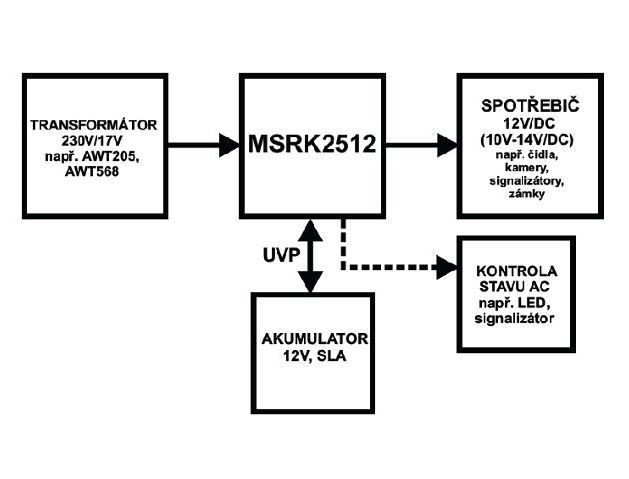

Modul zálohovaného napájecího zdroje je určen k nepřetržitému napájení zařízení poplašných systémů, která
vyžadují stabilizované napětí 12V/DC (+/-15%). Modul Zdroje dodává napětí 13,8 V DC o proudové kapacitě:
1. Výstupní proud 2,0A + 0,2A dobíjecí akumulátoru
2. Výstupní proud 2,0A + 0,5A dobíjecí akumulátoru
Celkový proud spotřebičů + akumulátor činí max. 2,5A
V případě ztráty síťového napětí dojde k okamžitému přepnutí na záložní napájení. Baterie nabíjecí proud je
nastaven v továrně na 0,5A.
