Stručné informace:
Sada optických převodníků TDW a RDW-PDS systémových sběrnic DSC POWER, PARADOX EVO, SATEL INTEGRA, instalace na rovný podklad nebo DIN35, 12VDC, optický konektor SC/PC
Objednávací kód:1-004-290
Interní kód:E000-2158

Dostupnost:
skladem
Pro zobrazení ceny se přihlaste nebo zaregistrujte.
Počet kusů:
Přidat do košíku

Sada optických převodníků

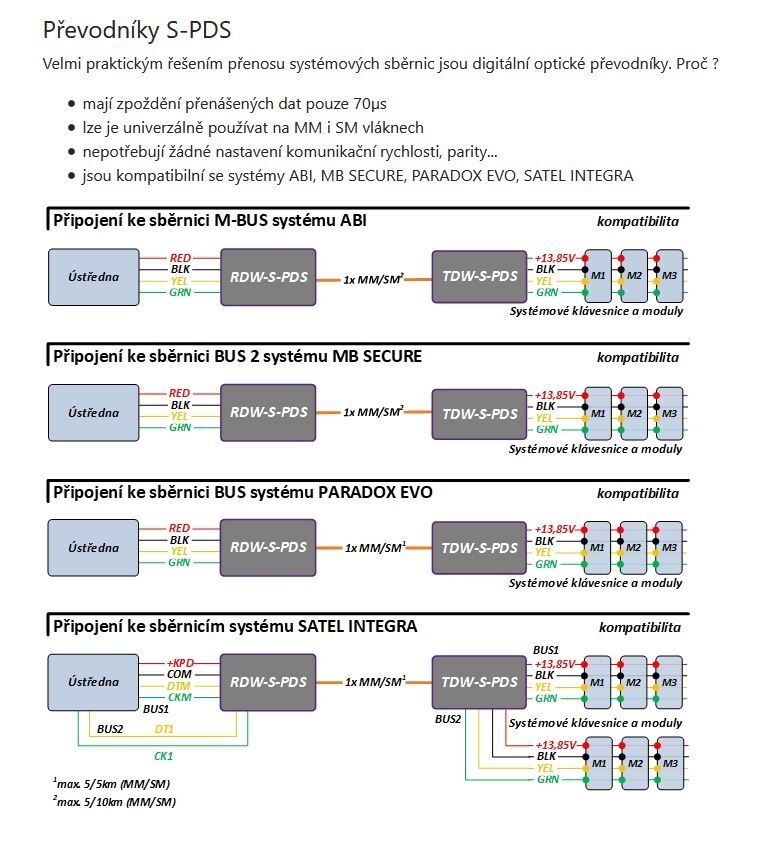

Sada MM/SM univerzálních optických převodníků systémových sběrnic BUS - PARADOX EVO. Sada (SET) obsahuje vysílač BREAK-TDW-PDS-BOX/12 a příjímač BREAK-RDW-PDS-BOX/12. K jednomu převodníku lze připojit až 8 modulů typu Paradox na metalickou sběrnici. (PORT1/BUS1)= 4moduly a (PORT2/BUS2)= 4moduly.

Přenese tedy nezávisle i dvě samostatné ústředny EVO192/HD

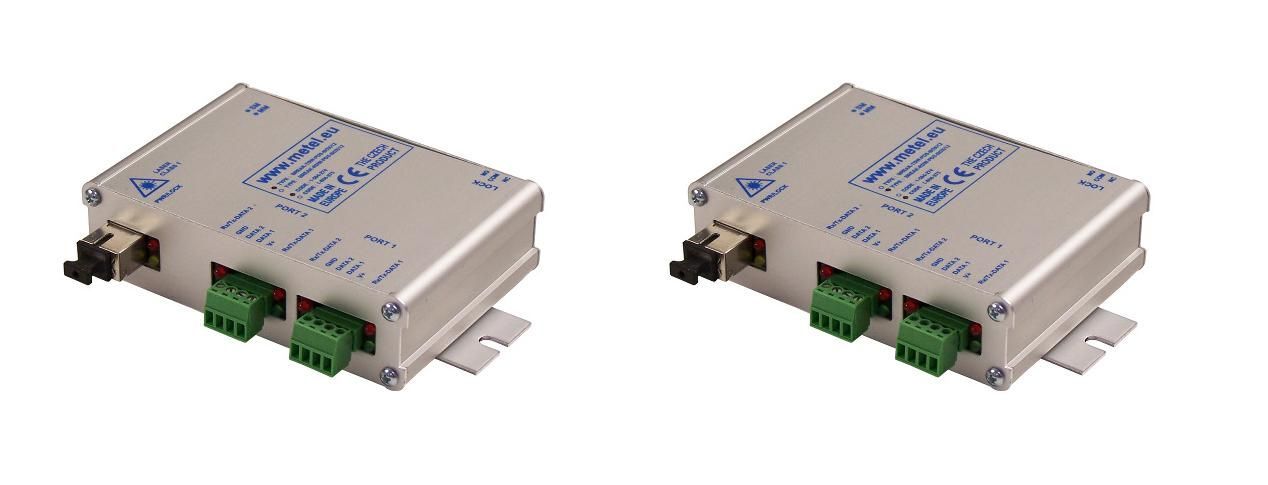

BREAK-TDW-PDS-BOX/12 a BREAK-RDW-PDS-BOX/12

Vlastnosti:

  • Digitální modulace
  • MM/SM univerzální (optika)
  • 2x data nezávislé BUS (0-10V) - (EVO1/PORT1/BUS1) a (EVO2/PORT2/BUS2)
  • 1x Relé LOCK NO/NC pro detekci výpadku signálu
  • Přepěťová ochrana
  • Proudová ochrana napájení
  • napájení i po sběrnici BUS jinak +12VDC
  • Provozní teplota – 40°C do +70°C
  • Tx - 1310nm, Rx - 1550nm



BREAK-TDW-PDS-BOX/12 (vysílač TX)

Tyto optopřevodníky jsou určeny k přenosu systémových sběrnic zabezpečovacích ústředen PARADOX EVO192/HD verze FW 6.90 a vyšší

BUS
Přepěťová ochrana 600 W (puls 10/1000 μs)
Optika
Optický výkon SM: -14 do -8 dBm
MM: -10 do 0 dBm
Citlivost -31 dBm
Optická vlákna 1x SM 9/125 μm - SC konektory
1x MM 50(62,5)/125 μm - SC konektory
Optický dosah
DSC POWER SM: 15 km
MM: 6 km
PARADOX EVO SM: 10 km
MM: 6 km
SATEL INTEGRA SM: 6 km
MM: 6 km
Topology
STAR max. 4 sady
BUS max. 4 sady
LOCK relé
NO/NC kontakt max. 125VAC/0,5A nebo 60VDC/0,3A
NC kontakt sepnutý komunikace OK
Napájení
Napětí 10-20 VDC (ze sběrnice)
Proud při 12 VDC max. 100 mA
Ochrany přepěťová / proudová
Prostředí
Pracovní teplota -40...+70°C
Vlhkost max. 95%
Mechanika
Rozměry (Š x V x D) 110 x 97 x 30 mm
Hmotnost 0,2 kg



BREAK-RDW-PDS-BOX/12 (přijímač RX)

Tyto optopřevodníky jsou určeny k přenosu systémových sběrnic zabezpečovacích ústředen PARADOX EVO192/HD.

BUS
Přepěťová ochrana 600 W (puls 10/1000 μs)
Optika
Optický výkon SM: -14 do -8 dBm
MM: -10 do 0 dBm
Citlivost -31 dBm
Optická vlákna 1x SM 9/125 μm - SC konektory
1x MM 50(62,5)/125 μm - SC konektory
Optický dosah
DSC POWER SM: 15 km
MM: 6 km
PARADOX EVO SM: 10 km
MM: 6 km
SATEL INTEGRA SM: 6 km
MM: 6 km
Topology
STAR max. 4 sady
BUS max. 4 sady
LOCK relé
NO/NC kontakt max. 125VAC/0,5A nebo 60VDC/0,3A
NC kontakt sepnutý komunikace OK
Napájení
Napětí 10-20 VDC (ze sběrnice)
Proud při 12 VDC max. 100 mA
Ochrany přepěťová / proudová
Prostředí
Pracovní teplota -40...+70°C
Vlhkost max. 95%
Mechanika
Rozměry (Š x V x D) 110 x 97 x 30 mm
Hmotnost 0,2 kg
