JA-110N

JA-110N
JA-110N
JA-110N
Stručné informace:
Sběrnicový silový modul výstupů PG nabízí spínací výstupní relé (16 A) s nastavením NO nebo NC. Příslušný výstup PG je nastavený DIP switchem (obsluhuje jeden z výstupů PG 1 - 32).
Objednávací kód:JA-110N
Interní kód:E000-2370

Dostupnost:

Archiv
Tento produkt byl již vyřazen z prodeje.

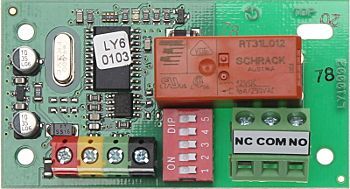

JA-110N Sběrnicový silový modul výstupů PG

Sběrnicový silový modul výstupů PG nabízí spínací výstupní relé (16 A) s nastavením NO nebo NC. Příslušný výstup PG je nastavený DIP switchem (obsluhuje jeden z výstupů PG 1 - 32). Modul komunikuje prostřednictvím sběrnice a je napájen sběrnicí ústředny. Lze ho instalovat do instalační krabice JA-190PL.

Není adresovatelný (neobsahuje v zabezpečovacím systému žádnou pozici).



Technické parametry

Napájení ze sběrnice ústředny 12 V (9 …15 V)
Proudová spotřeba při záloze (relé rozepnuto/sepnuto) 5 mA / 45 mA
Proudová spotřeba pro volbu kabelu 45 mA
Zatížitelnost kontaktů relé:
Maximální spínané napětí 250 V AC / 24V DC
Odporová zátěž (cosφ=1) max.16A
Indukční, kapacitní zátěž (cosφ=0,4) max. 8A
Minimální DC spínaný výkon 0.5W
Ochrana třída II
Rozměry 70 x 38 x 20 mm
Klasifikace stupeň 2 dle ČSN EN 50131-1, ČSN EN 50131-3
Prostředí dle ČSN EN 50131-1 II. vnitřní všeobecné
Rozsah pracovních teplot -10 až + 40 °C
Dále splňuje ČSN EN 50130-4, ČSN EN 55022, ČSN EN 60950-1
