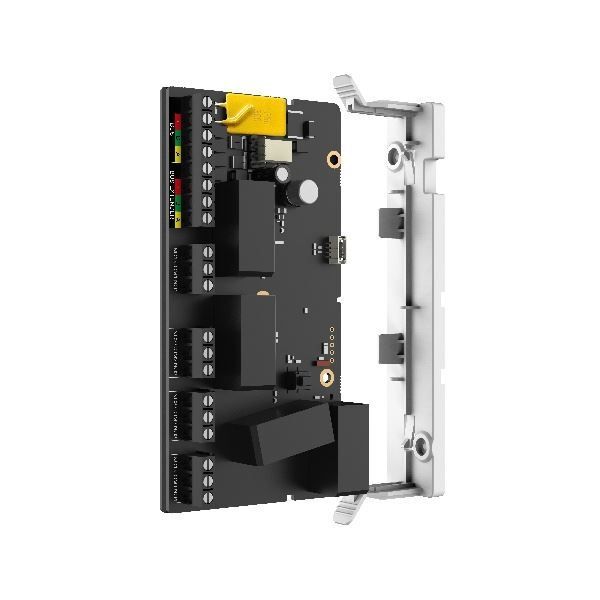

DS-PM501R4/Unit

DS-PM501R4/Unit - AX HYBRID PRO reléový expandér; 4× relé OUT; 16A / 250VAC

DS-PM501R4/Unit je kompaktní sběrnicový expandér se 4 reléovými výstupy určený pro zabezpečovací systémy Hikvision AX Hybrid Pro. Modul umožňuje ovládání externích zařízení, jako jsou osvětlení, vrata, zámky, ventilace nebo další elektrické spotřebiče přímo z ústředny.

Expandér je vybaven čtyřmi výkonnými přepínacími relé (SPDT), z nichž každé zvládne zatížení až 16 A při 250 VAC nebo 24 VDC. Díky kompaktním rozměrům a provedení „Unit“ je vhodný pro zapuštěnou montáž do instalačních krabic, rozvaděčů nebo technologických prostor. Integrovaný bus extender umožňuje prodloužení komunikační sběrnice systému.

Hlavní vlastnosti:

• 4 vestavěné reléové výstupy (SPDT)
• zatížitelnost relé až 16 A / 250 VAC
• zatížitelnost relé až 16 A / 24 VDC
• vestavěný bus extender pro prodloužení sběrnice
• komunikace po sběrnici RS-485 (Half-Duplex)
• kompaktní provedení pro zapuštěnou montáž
• kompatibilní se systémy Hikvision AX Hybrid Pro

Technické parametry:

• počet reléových výstupů: 4
• typ relé: SPDT
• napájení: 9–16 V DC (jmenovitě 12 V DC)
• klidový odběr: 200 mA
• maximální odběr: 300 mA
• komunikační rozhraní: RS-485 (Half-Duplex)
• provozní teplota: -10 °C až +50 °C
• skladovací teplota: -20 °C až +60 °C
• relativní vlhkost: 10–90 % bez kondenzace
• rozměry: 130 × 65 × 25 mm
• hmotnost: 120 g
• montáž: zapuštěná (Flush Mount)
• certifikace: EN 50131 Grade 2, Environmentální třída II
