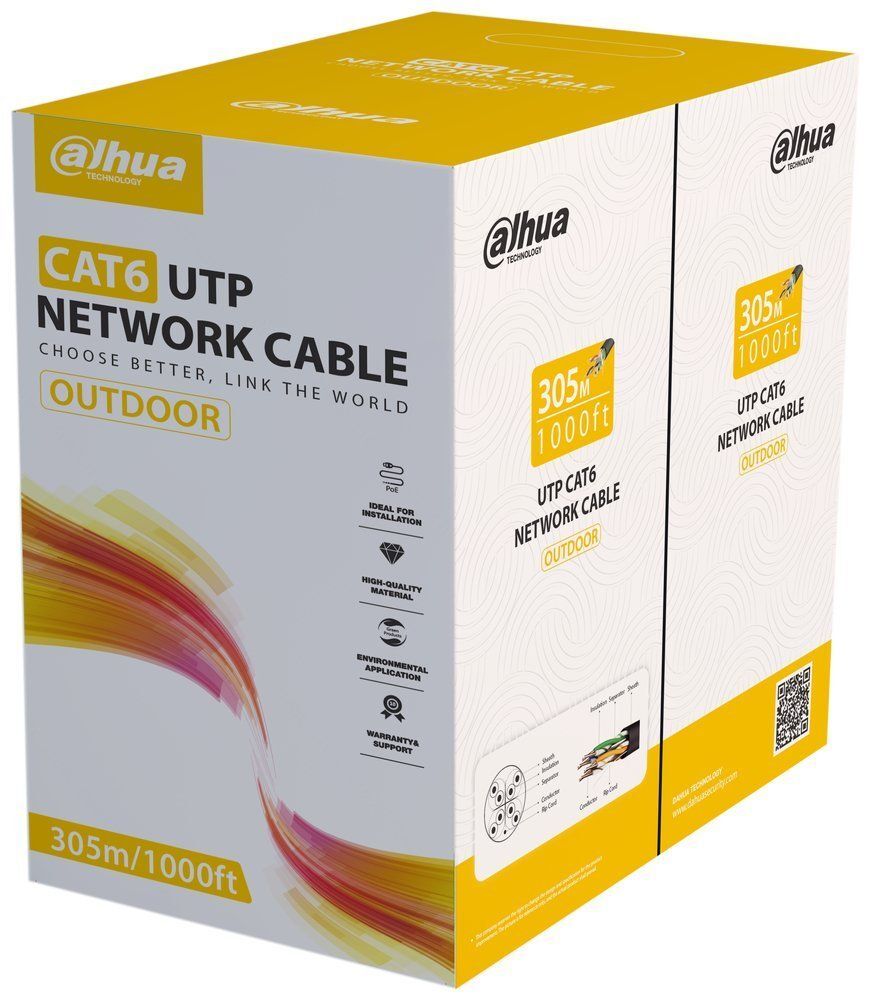

PFM920-6UN-black

Profesionální venkovní síťový kabel kategorie CAT6 U/UTP s voděodolným PE pláštěm pro náročné venkovní podmínky.

Síťový kabel DH-PFM920-6UN je navržen speciálně pro venkovní instalace síťové infrastruktury. Díky voděodolnému MDPE plášti a robustní konstrukci odolává náročným povětrnostním podmínkám v rozsahu teplot -20 až +60 °C. Kabel využívá bezoxygenovou měď o čistotě 99,97% pro vodiče průměru 0,53 mm (24AWG), což zajišťuje vynikající přenosové vlastnosti a minimální útlum signálu.

Konstrukce kabelu zahrnuje 4 kroucené páry s izolací z HDPE, polyesterovou trhací šňůru pro snadnou manipulaci a PE separátor mezi páry pro minimalizaci přeslechů. Kabel je plně kompatibilní s Power over Ethernet (PoE) a splňuje požadavky na svislou odolnost proti šíření plamene podle normy IEC 60332-1-2. Dodává se na cívce o délce 305 m v černém provedení s RoHS certifikací.

Konstrukce a materiály
Kabel se skládá ze 4 kroucených párů s izolací z HDPE o průměru 0,95 mm. Každý pár je barevně odlišen (modrá/bílomodrá, oranžová/bílooranžová, zelená/bílozelená, hnědá/bílohnědá). Mezi páry je umístěn průsvitný PE separátor o rozměrech 4,3 × 0,35 mm. Vnitřní plášť z PVC o průměru 5,6 mm chrání vodiče, vnější MDPE plášť zajišťuje voděodolnost.

Elektrické a přenosové vlastnosti
Kabel dosahuje near-end crosstalk ≥39,30 dB/100 m při 250 MHz a return loss ≥17,3 dB/100 m. Maximální nevyváženost stejnosměrného odporu činí 2% v rámci páru a 4% mezi páry. Dielektrická pevnost bez průrazu při 1 kV DC po dobu 1 minuty.

Mechanické vlastnosti
Pevnost v tahu pláště ≥13,5 MPa, izolace ≥16 MPa. Tažnost při přetržení pláště ≥150%, izolace ≥300%. Minimální poloměr ohybu při instalaci je 8násobek vnějšího průměru kabelu. Vodiče vykazují tažnost při přetržení ≥10%.

Environmentální odolnost
Smrštění izolace ≤5%, bez migrace barev. Pevnost v tahu a tažnost pláště po stárnutí ≥12,5 MPa a ≥100%. Úspěšné testy nízkoteplotního ohybu a tepelného šoku bez vzniku trhlin. Skladovací teplota -10 až +40 °C při vlhkosti <60% RH.

ZÁKLADNÍ SPECIFIKACE

Kategorie: CAT6 U/UTP venkovní
Vodič: bezoxygenová měď 99,97%, 0,53 mm ± 0,02 mm (24AWG)
Konstrukce: 4 kroucené páry, HDPE izolace, PE separátor
Plášť: MDPE, černý, průměr 6,8 mm ± 0,4 mm
Charakteristická impedance: 100 Ω ± 15 Ω
Max. útlum: 34,8 dB/100 m@250 MHz
Max. DC odpor vodiče: 9,5 Ω@100 m
Min. izolační odpor: 5000 MΩ·km
Pracovní teplota: -20 až +60 °C
Instalační teplota: 0 až +50 °C
Podpora PoE: ano
Certifikace: IEC 60332-1-2, RoHS
Délka na cívce: 305 m ± 2 m
Hmotnost netto: 13,5 kg ± 0,6 kg
Norma: Q/DXJ 067-2024
