PFM791

Pasivní oddělovač zemní smyčky pro rozlišení až 4K eliminující problémy spojené se vznikem zemní smyčky. Eliminuje rozdíl proudů tekoucím pláštěm a signálovým vodičem koaxiálního kabelu.
Řeší jevy jako je "ujíždění" vodorovné čáry v obrazu nahoru a dolů. Nebrání přenosu napájení po koaxiálním vedení.

Poznámka:
Tento oddělovač zemní smyčky NENÍ galvanickým oddělením vedení. Jeho indukčnosti ve vedení signálu a vedení pláště zajišťují vzájemnou vazbou kompenzaci proudů vznikajících především v plášti koaxiálního kabelu. Tj. oddělovač nijak neomezuje přenos napájení prostřednictvím koaxiálního vedení.
Pozn. DC odpor mezi středním vodičem a stíněním je až 4,7 kOhm.

ZÁKLADNÍ SPECIFIKACE

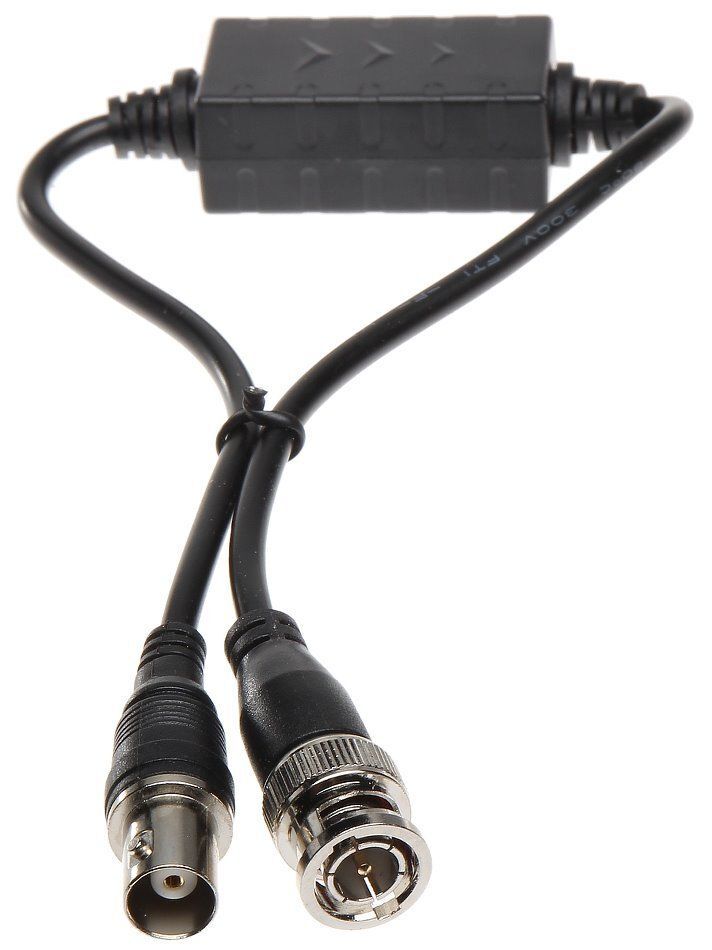

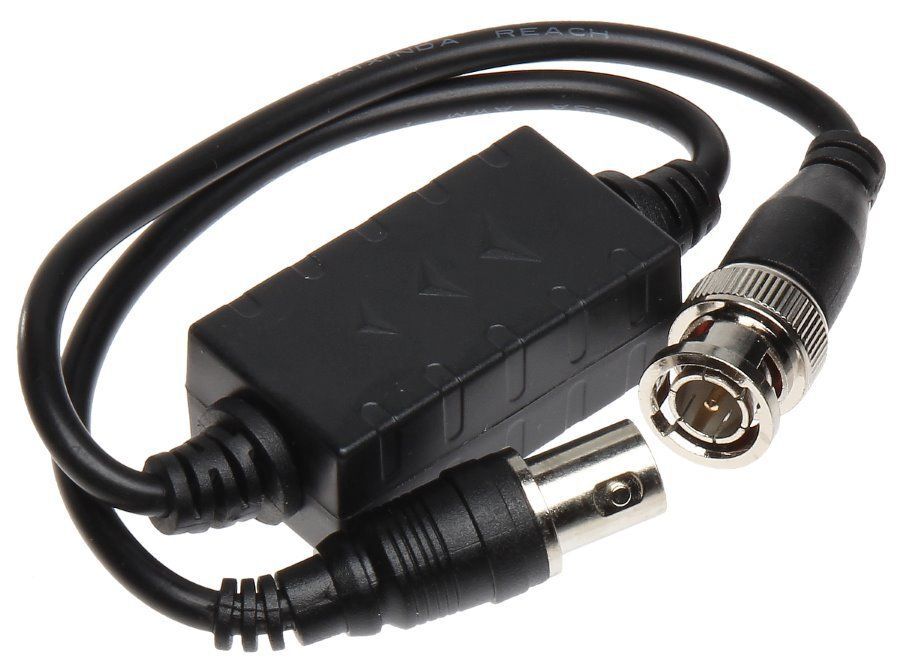

Konektory: BNC (M) + BNC (F)
Frekvenční rozsah: 0 - 100 MHz (pro -3dB)
Vstupní / výstupní impedance: 75 Ω / 75 Ω
Ochrana proti přepětí: 4kV (10/700us)
Spolehlivost (MTBF): >20000h
Hmotnost: 38 g

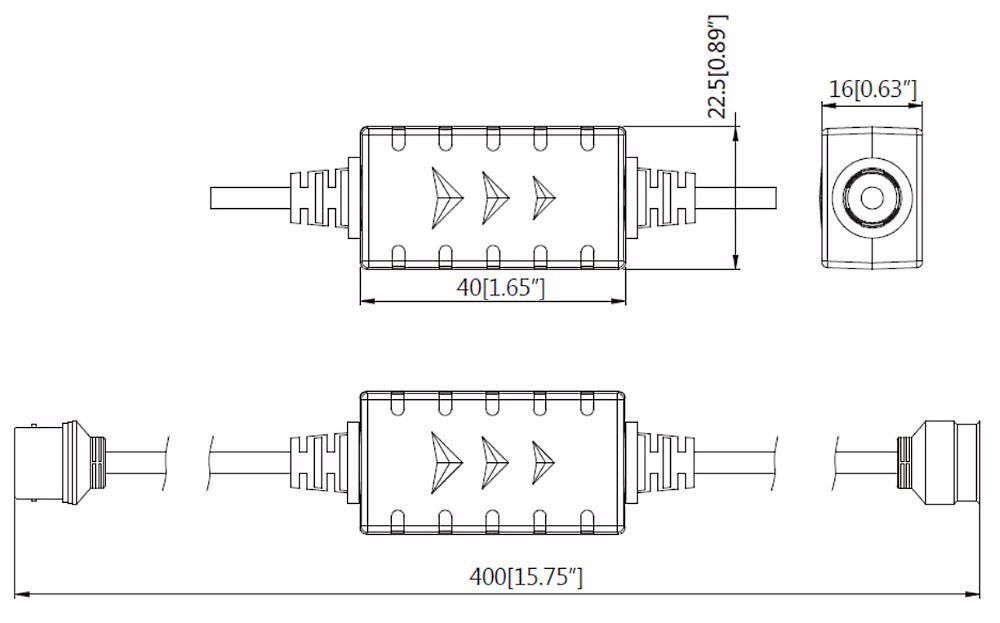

Rozměry: 42 x 22,5 x 16 mm
Provozní teplota: -20 °C až +55 °C
