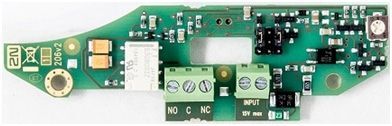

Analog Force, přídavný spínač

Účelem tohoto modulu je rozšířit stávající dveřní komunikátor 2N Analog Force o další spínač, např. pro ovládání elektrického dveřního zámku. Umožňuje např. sepnutí spínače na neomezeně dlouhou dobu díky použití bistabilního relé, sepnutí během hovoru, nebo časově omezené (1 až 6 sec.) sepnutí pomocí externího spínače a napájení.

Odchodový spínač má k dispozici tři kontakty
• C – střední kontakt
• NC – normálně spojený se středním
• NO – normálně rozpojený se středním

Technické parametry

Hlavní spínač (bistabilní relé)
Max. spínané napětí: 60 V AC/DC
Max. spínaný proud: 2 A AC/DC
Max. spínaný výkon: 60 VA / 30 W

Parametry napájení pro vstup externího tlačítka
Napětí: 10 až 15 V
Proud: min. 6 mA
