HDIM304B RF Touch Contr. 0-10V

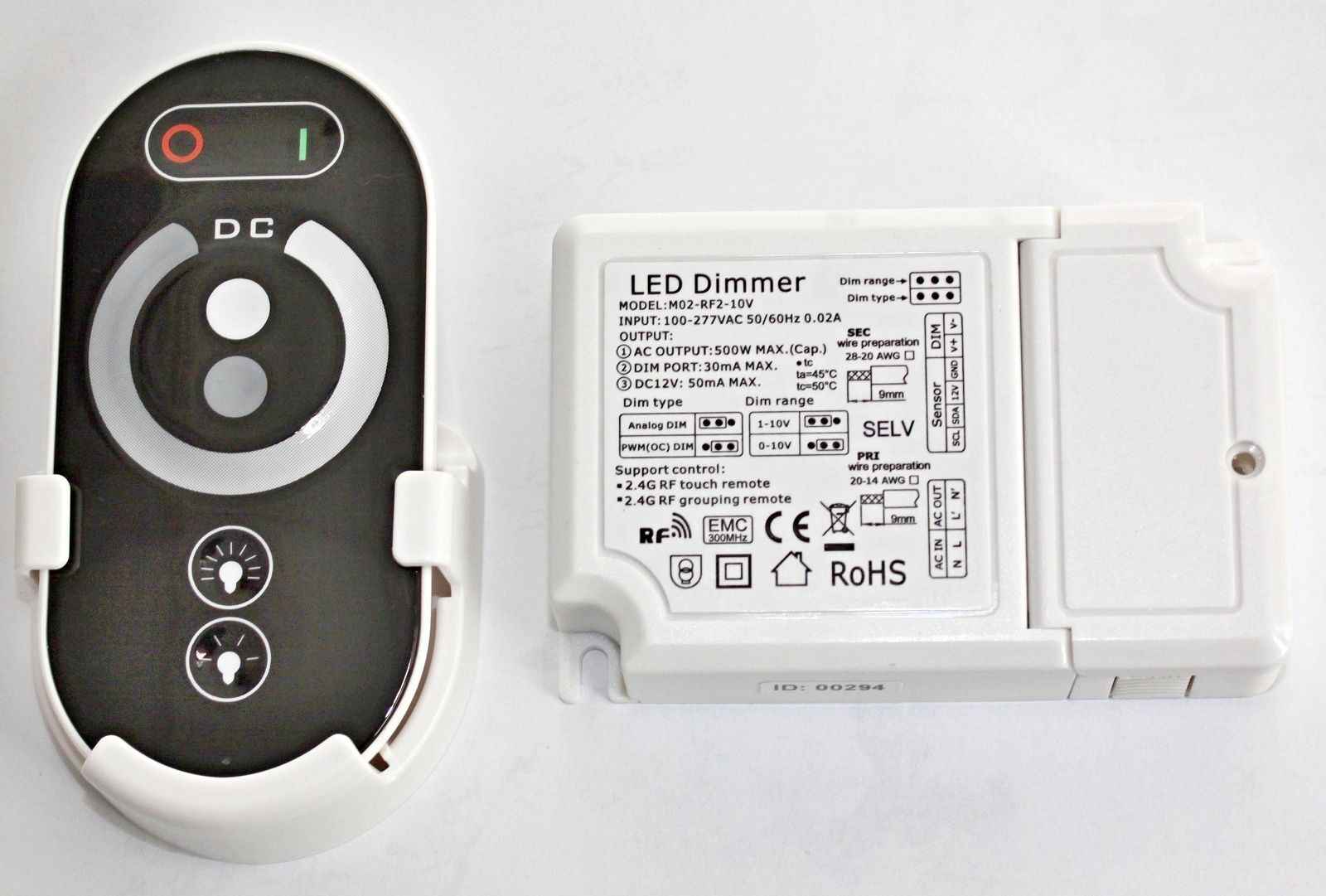

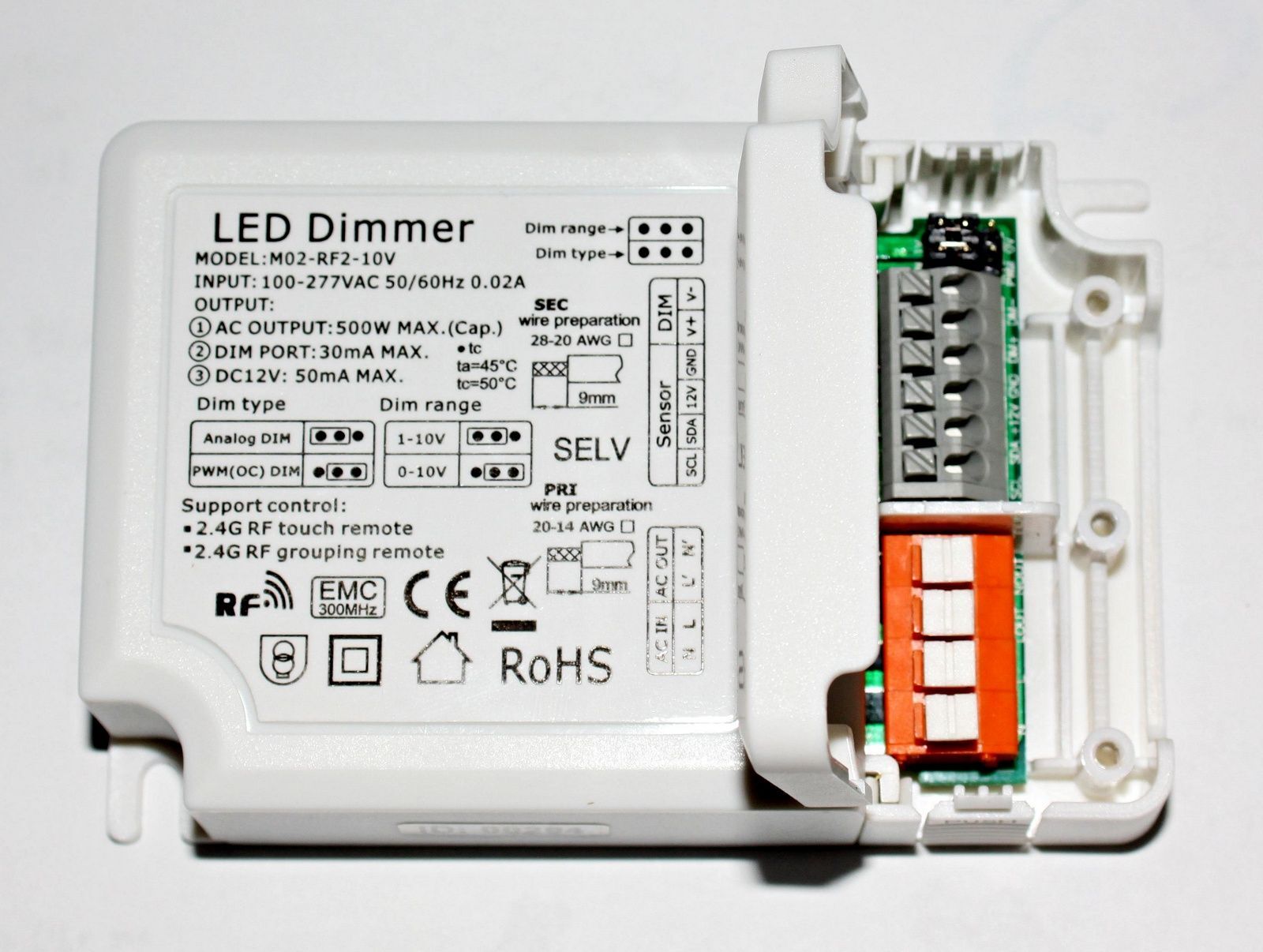

Inteligentní dotykový RF dálkový ovladač pro osvětlení pomocí řídícího napětí 0 - 10VDC. Podporuje všechny zdroje pro řízení standardu 0 ~ 10VDC / 1 ~ 10VDC pro stmívání, zapnutí/vypnutí, plynulá regulace, skoková regulace, rychlá a skoková změna minimální a maximální intenzity světla, paměť poslední intenzity osvětlení. Napájení 85 ~ 265VAC, regulace výstupu 0 ~ 10VDC.

Popis zapojení:

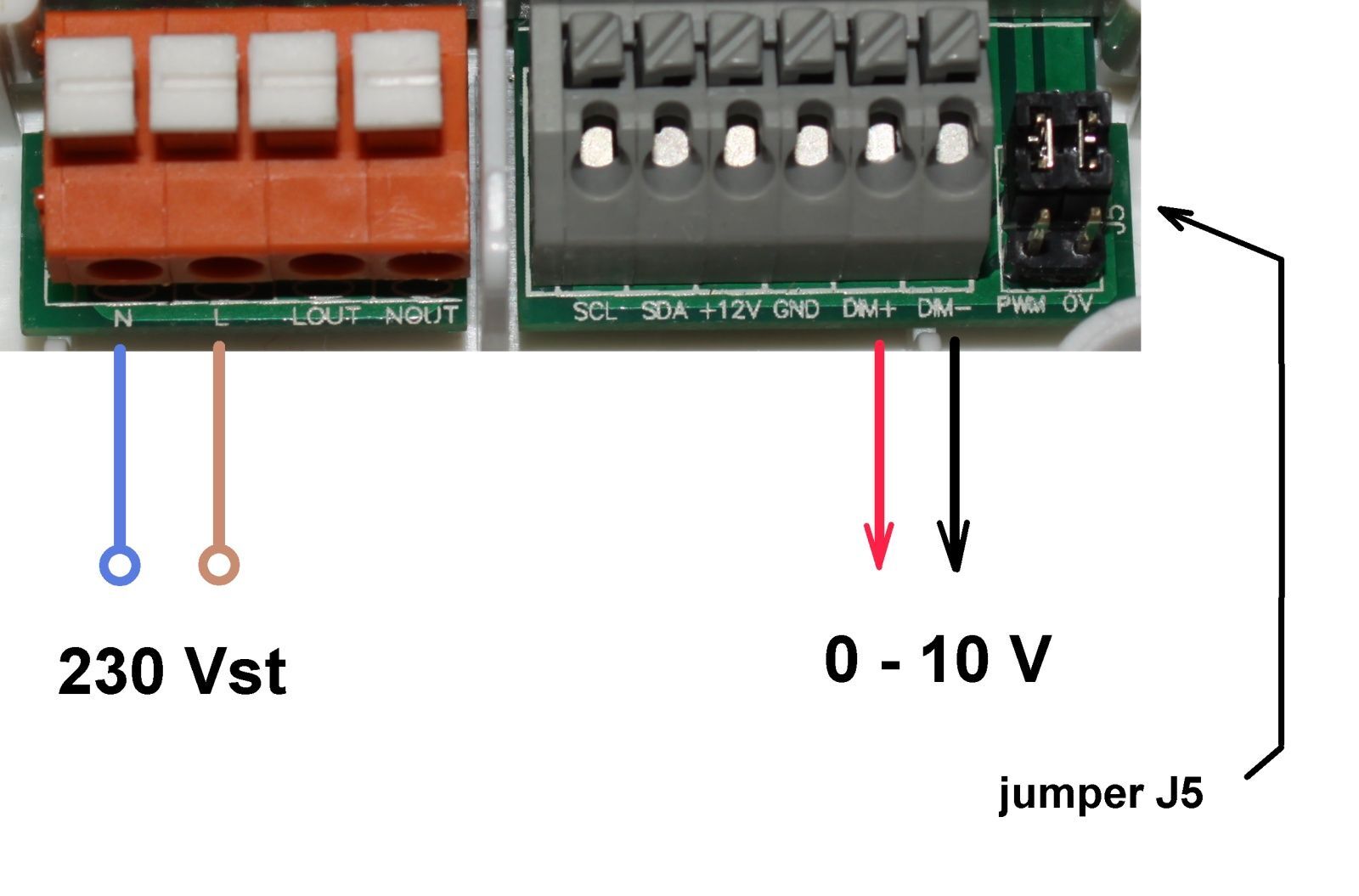

Na svorky N a L se přivede střídavé napětí 230 V z el. sítě. Ze svorek DIM+ a DIM- se odebírá napětí 0-10 V pro ovládání stmívatelných zdrojů.
Svorky LOUT a NOUT jsou propojeny se svorkami L a N a dá se na ně připojit odchozí vodič k dalšímu stmívači, či zdroji.
Svorky SCL, SDA, +12V a GND jsou nevyužity (pro budoucí použití - sběrnice I2C)
Jumper J4 ponechte v poloze AN (analog). (Poloha PWM je pro pulsní ovládání, zde nevyužito.)
Jumperem J5 lze přepínat rozsah ovládacího napětí. V horní poloze 1V je rozsah 1 - 10 V; to znamená, že stmívané světlo nelze ztlumit úplně, v krajní poloze ovladače stále velmi slabě svítí. V dolní poloze 0V je rozsah 0 - 10V; světlo lze zcela zhasnout.
Doporučuje se nastavení 1 - 10V, aby světlo nešlo ovladačem ztlumit do nuly. Důvodem je možné opomenutí vypnutí hlavním vypínačem při odchodu. Je-li světlo zcela ztlumeno a není-li vypnut hlavní vypínač, stmívač i zdroj zbytečně odebírají energii pro vlastní funkci.
