JA-111N

JA-111N
JA-111N
JA-111N
Stručné informace:
Sběrnicový signálový modul výstupů PG, obsahuje jedno spínací relé (2 A / 60 V DC) s nastavením NO nebo NC. Příslušný výstup PG je programovatelný DIP switch (obsluhuje jeden z výstupů PG 1 - 32).
Objednávací kód:JA-111Nx
Interní kód:E000-2436

Dostupnost:

Archiv
Tento produkt byl již vyřazen z prodeje.

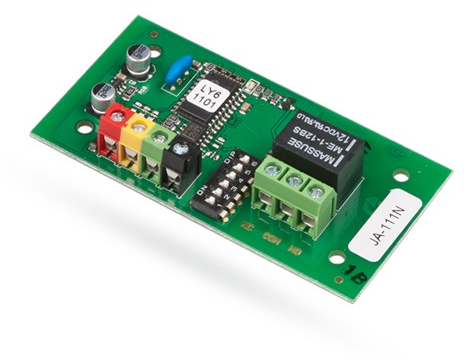

JA-111N Sběrnicový signálový modul výstupů PG

Sběrnicový signálový modul výstupů PG, obsahuje jedno spínací relé (2 A / 60 V DC) s nastavením NO nebo NC. Příslušný výstup PG je programovatelný DIP switch (obsluhuje jeden z výstupů PG 1 - 32).Modul komunikuje prostřednictvím sběrnice a je napájen sběrnicí ústředny.

Lze ho instalovat do instalační krabice JA-190PL.

Není adresovatelný (neobsahuje v zabezpečovacím systému žádnou pozici).



Technické parametry

Napájení ze sběrnice ústředny 12V (9 …15V)
Proudová spotřeba při záloze (relé rozepnuto/sepnuto) 5 mA / 25 mA
Proudová spotřeba pro volbu kabelu 25 mA
Zatížitelnost kontaktů relé:
Maximální spínané napětí 50 V AC / 60V DC
Maximální spínaný proud max.2A
Minimální spínaný proud 10 mA
Rozměry 70 x 38 x 15 mm
Klasifikace stupeň 2 dle ČSN EN 50131-1, ČSN EN 50131-3
Prostředí dle ČSN EN 50131-1 II. vnitřní všeobecné
Rozsah pracovních teplot -10 až +40 °C
Dále splňuje ČSN EN 50130-4, ČSN EN 55022
