MAC-HOME DVB-T dig. modulator

MAC-HOME DVB-T dig. modulator
MAC-HOME DVB-T dig. modulator
MAC-HOME DVB-T dig. modulator
MAC-HOME DVB-T dig. modulator
MAC-HOME DVB-T dig. modulator
Stručné informace:
Digitální DVB-T modulátor AV signálů v TV pásmu 474 až 858MHz. Výstupní signál je plně kompatibilní s normou DVB-T (EN 300 744).
Interní kód:E000-3123

Dostupnost:
není skladem
Pro zobrazení ceny se přihlaste nebo zaregistrujte.
Počet kusů:
Přidat do košíku

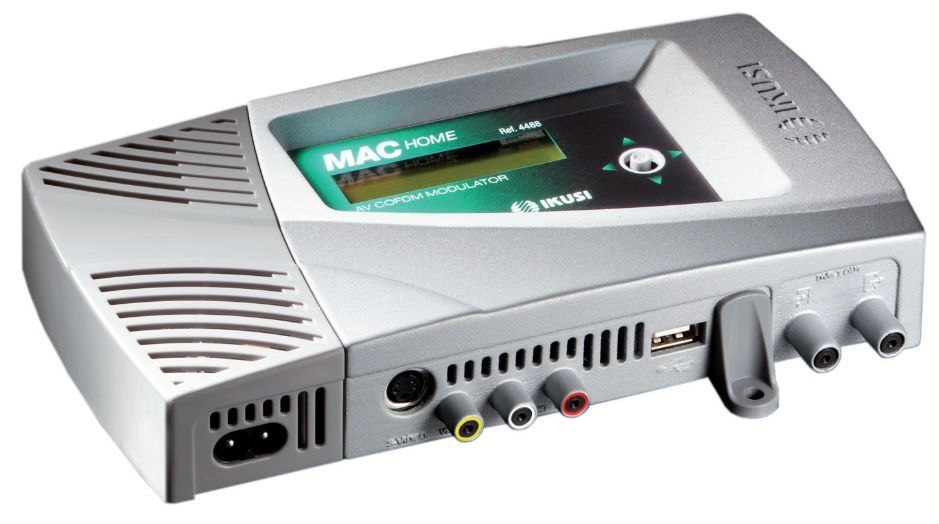

MAC-HOME 1x AVOFDM modulátor

MAC-HOME

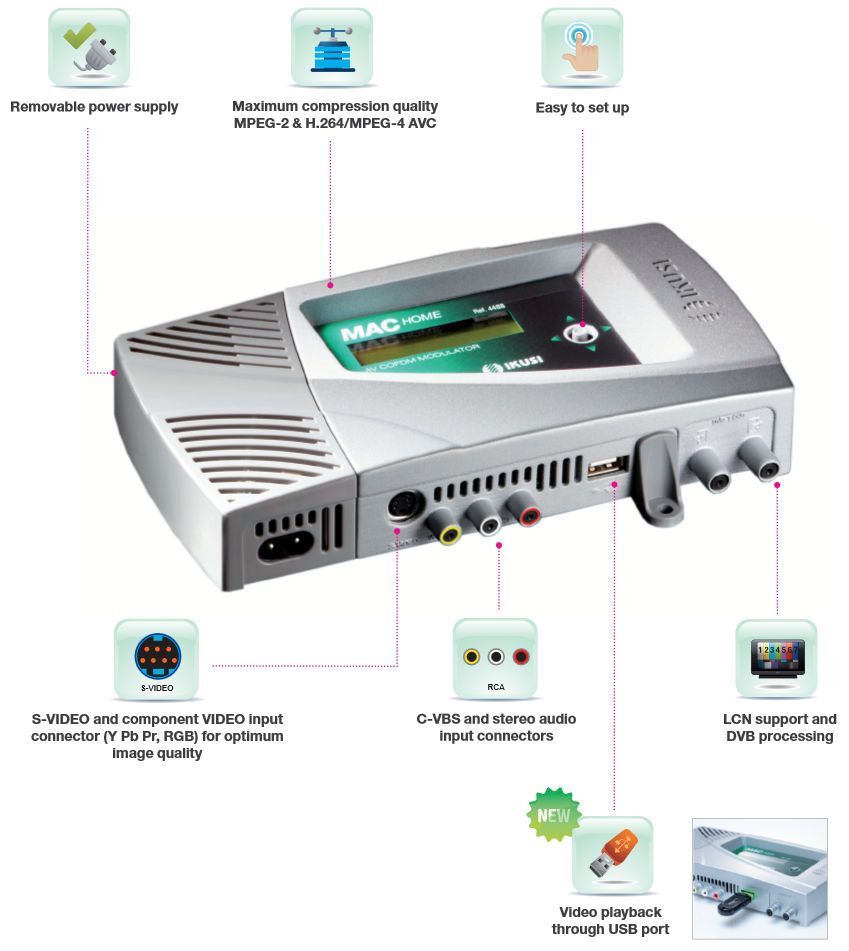

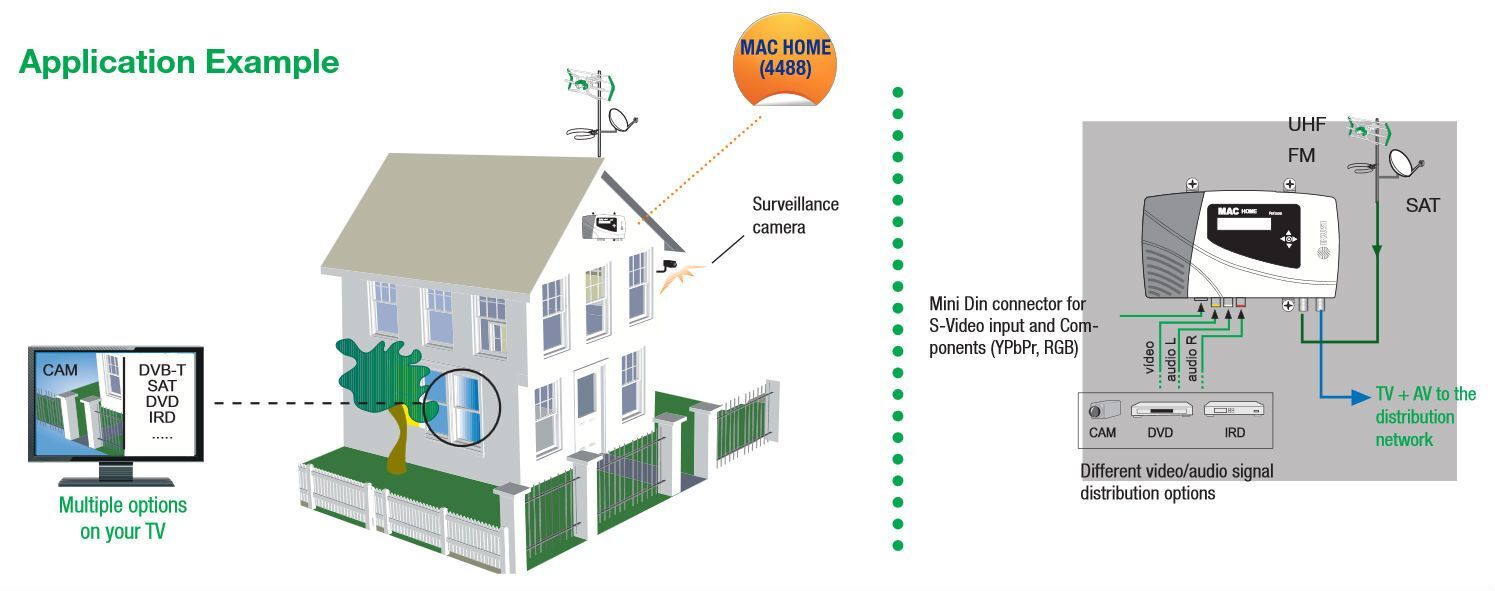

je autonomní zařízení sloužící k modulaci AV signálu do jednoho výstupního DVBT kanálu v TV pásmu 474 až 858 MHz. Zařízení provádí v reálném čase digitalizaci AV signálů, komprimaci dle standardu MPEG2 a modulaci COFDM a je vyvinuto spiciálně pro domácí použití. Modulátor vyniká dobrou kvalitou modulace MER která je větší než 35 dB. Zároveň podporuje zpracování a vložení PSI/SI tabulek a LCN (Logical Channel Suport). Modulátor se nastavuje přímo na čelním panelu. Výstupní signál je plně kompatibilní s normou DVB-T (EN 300 744). MAC-HOME je vybaven vnitřním USB přehrávačem, s jehož pomocí lze snadno vytvořit informační kanál pro kabelové TV, obchody, hotely nemocnice a pod.

Funkce USB videopřehrávač

Přes USB port lze snadno vytvořit DVB-T informační kanál pro kabelové TV, nemocnice, obchodní centra, hotely a další podobné aplikace. Postup při tvorbě infokanálu je velmi snadný. Pomocí software MAC CONVERSOR jednodušete zkombinujete obrázky, fotografie a videa (jpg, bmp, png, gif, wmv, ts, mp4, avi, mpg) a doplníte zvukovým doprovodem (mp3). Vygenerovaný soubor nahrajete na USB klíč který připojíte do USB portu na MAC-HOME.

Technické parametry

AV VSTUP


video vstup CVBS SD, SVIDEO
úroveň video vstupu 0,7....1,4 Vpp
norma PAL / NTSC / SECAM
impedance 75 Ohm
audio vstup 2x mono/stereo
úroveň audio vstupu 0,5...4,0 Vpp
konektory 1xRCA (CVBS), 1x miniDIN (SVIDEO), 2 RCA mono/stereo

PROCESSING


video komprese MPEG2 main Profile @ Main Level
max. rozlišení PAL 720x576@25 fps, NTSC 720x480@30pfs
kvalita DVD Full D1
audio komprese MPEG1 Layer II
vložení PSI/SI tabulek ano (PAT,PMT,SDT,NIT)
podpora LCN ano

COFDM VÝSTUP


DVB-T norma ETSI EN 300 744
počet nosných 2K, 8K
modulace QPSK, 16QAM, 64QAM
ochranný interval 1/7, 1/8, 1/16, 1/32
code rate 1/2, 2/3, 3/4, 5/6, 7/8
výstupní kmitočet 474 858 MHz
šířka kanálu 6, 7, 8 MHz
výstupní úroveň 80 dBµV
útlum výstupní smyčky 1,5 dB
nastavení výst. úrovně 25 dB
MER 35 dB typ.
band aliasing < 50 dB
šum. číslo v pásmu 8 MHz < 45 dBc
kmitočtová stabilita < ± 30 ppm

OBECNÉ


napájení 230 240 Vac / 450 mA / 8,1 W
rozměr 210 x 114 x 32 mm
hmotnost 1 kg

INTERFACE


ovládání na modulátoru LCD + joystick
jazyk Angličtina, Španělština, Francouština





Podobné produkty
Digitální DVB-T modulátor HDMI signálů v TV pásmu 142 až 858MHz. Výstupní signál je plně kompatibilní s normou DVB-T, 99 frekvenčních kanálů.
A/V modulátor do UHF s vlastním zdrojem pro všeobecné použití v malých rozvodech nebo v bytových jednotkách. Výstupní kanál a norma se nastavují pomocí přepí...

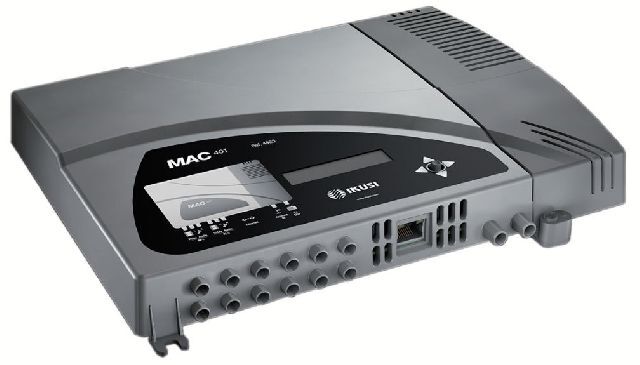

Digitální modulátor sloužící k modulaci čtyř AV signálů do jednoho výstupního DVB-T kanálu v TV pásmu 51 až 858 MHz. Zařízení provádí v reálném čase digi...

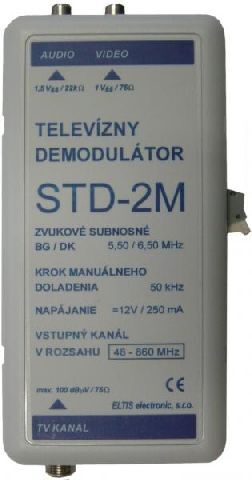

Demodulátor TV VHF/UHF signálu na V/A s PLL, vstupný kanál v rozsahu 48 – 860MHz
