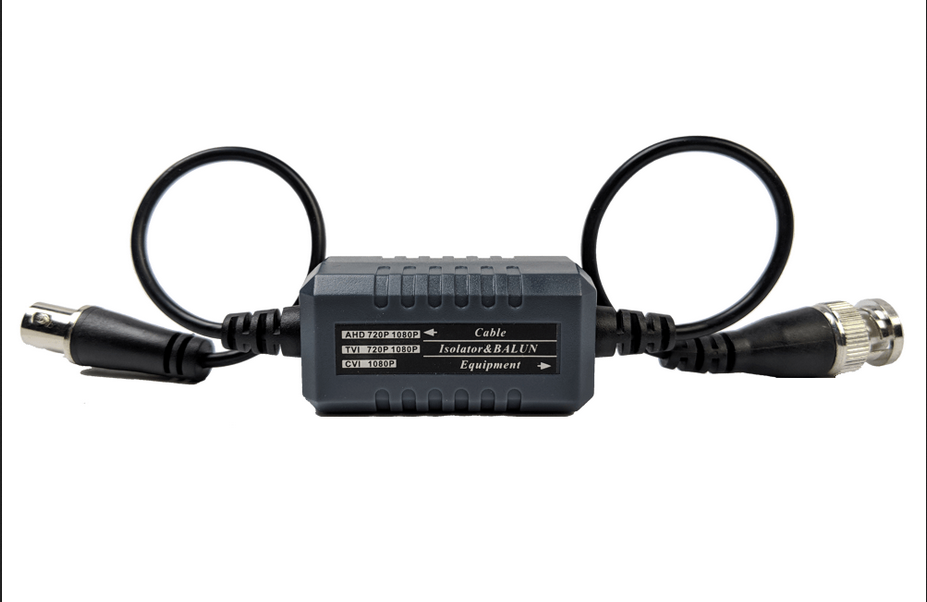

HDGB001 Ground Loop Isolator

Pasivní oddělovač video, zabraňuje zkreslení video signálu způsobené zemních smyček. Provozní teplota – 20°C do +75°C. Pasivní bez napájení.
2x 140mm kabel s 2x BNC - konektorem

Video izolátor zemní smyčky snižuje rušení CCTV signálů. Jednoduchá instalace na nový systém nebo do existujícího systému. Oddělovač je užitečný všude tam, kde je video signál přenášen kabelem mezi body s různým potenciálem.

Prozor, přes oddělovač neprojde UTC signál. není tedy možné ovládání OSD menu / PTZ po koaxiálu.

Model GB001
Frequency response DC to 8MHz
Attenuation 0.5dB typ
CMRR 60dB typ
Video format HD 4-IN-1080p, NTSC, PAL and SECAM
Connector BNC Male To Female
Impedance BNC: 75 ohms/Terminal: 100 ohms
Network Wiring One Unshielded Twisted-Pair 24-16 AWG (0.5 ~
1.31mm)
Category Type 5 or better
Impedance 100 ± 20 ohms
DC Loop Resistance(24 AWG) 52 ohms per 1000 ft(18 ohms per 100m)

Differential Capacitance 19 pF/ft max ( 62pF/m max)

Working temperature -20°C ~ 75°C
Storage temperature -30°C ~ 85°C
Humidity 0% ~ 95% RH
Transient Immunity per ANSI / IEEE 587 C62.41
