IRLan Power Supply

 Pomocný zdroj LAN je určen pro napájení zařízení Concept 3000/4000, jeho modulů a ostatních jednotek (např. sirény, zámky apod.) Připojuje se na LAN a po ní také s ústřednou komunikuje a předává aktuální informace o chybách, tamperu, stavu vstupů a výstupů. Navíc je vybaven dvě standardními zónami a jedním AUX výstupem.
Rozšířené provedení je navíc vybaveno výstupem pro přídavnou sirénu (AUX 2) a dále umožňuje pro vytvoření potřebné výkonové rezervy spojit další tři tyto zdroje (jako řízené – slave) s jedním hlavním (master).
V tomto případě se celá soustava z hlediska sledování stavu zón a stavu systému chová jako jediný zdroj, nerozlišují se jednotlivé zdroje (tj. master a až 3 slave).

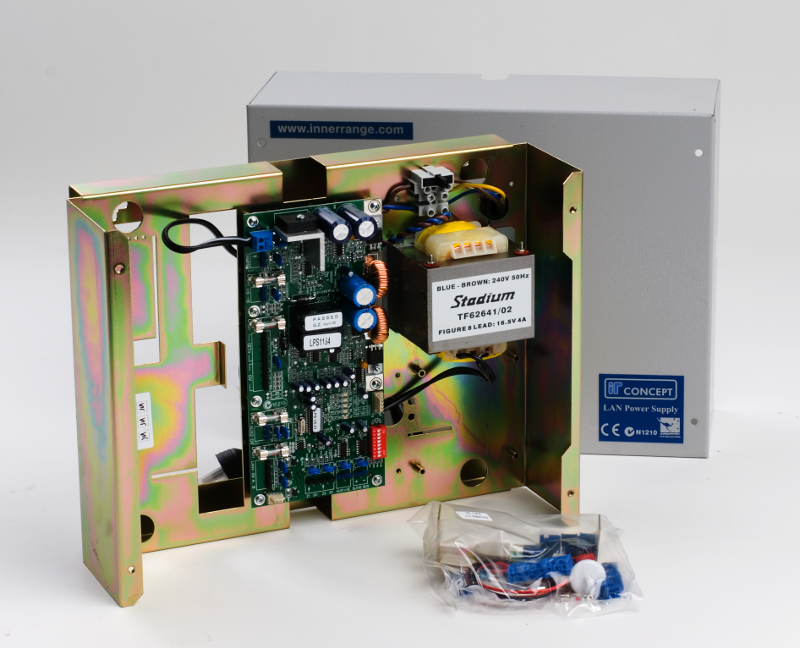

Modul je dodáván ve vlastním (nestandartním) plechovém boxu, jeho součástí je síťový transformátor a má prostor pro 1ks 7Ah akumulátoru.

Do systému je možné zařadit až 3 zdroje jako slave, které jsou připojeny k master zdroji. Výstupy napájecího napětí BATT+ a/nebo DET+ těchto slave zdrojů se připojí ke svorkám BATT+ a/nebo DET+ zdroje master pro zvýšení jeho proudové zatížitelnosti až na 16 A.
Toto je hlavním účelem zapojování těchto zdrojů, kdy dojde ke zvýšení kapacity záložních baterií pro případ výpadku AC napájení a ke zvýšení výkonu zdrojů (každý modul slave zvyšuje výstupní proud o 4A).

Specifikace
Napájení :                                         16 – 18 V AC, 50Hz
Vlastní spotřeba :                           500 mA ze sítě 240V AC
Výstupní napájení :                         13,75 V DC +/-2%, celkový odběr max. 4A
                                                             Zvýšení výstupního proudu je možné připojením až 3 slave modulů na 16 A
Zvlnění výst.napětí:                           max 100mV pro Iout=2A
Kmitočet měniče:                             cca 50kHz
Stabilita výstupního napětí:            +/-100mV pro I_out= 0,1 – 4A
Účinnost měniče:                           cca 80%
Doporučený akumulátor :             12 V; 6,5 Ah
                                                            Zvýšení kapacity baterie je možné připojením slave modulů
Pojistka akumulátoru :                  5A
Pojistka doplňkové sirény :           5A
Pojistka LAN :                                 5A
Pojistka detektorů :                        5A

Provozní podmínky:                       0° - 40°C, vlhkost 15% - 85%, bez kondenzující vody

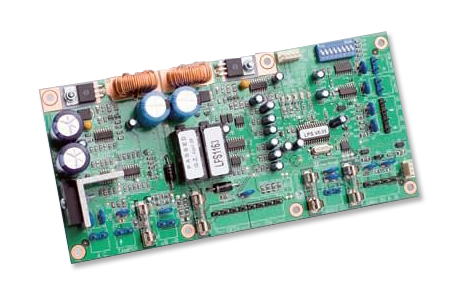

Rozměry PCB:                                200 x 95 x 40 mm
Pro objednání                                  IRP 5050 EU LAN PSU
