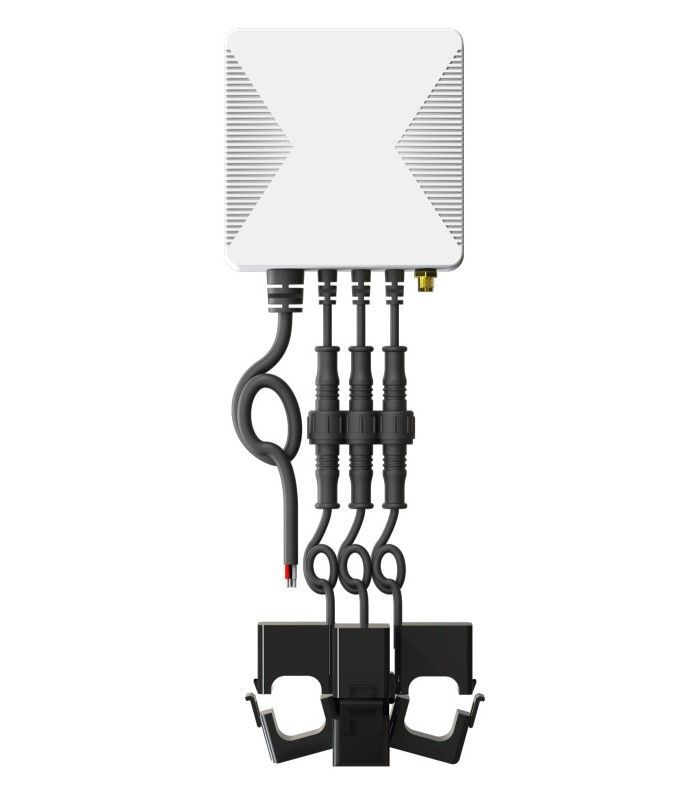

HDPC321W120TY TUYA WiFI, 3F elektroměr, tři měřící transformátory do 120A

IoT 3F elektroměr HDPC321W120TY Tuya je určen k podružnému měření třífázové elektrické energie a všech parametrů jako je W, I, U, Hz celkově a na jednotlivých fází. Disponuje komunikačním portem do Cloudu Smart Tuya přes WIFI komunikaci. Lze používat aplikaci pro dálkové odečítání elektrické energie, zaznamenání historie.

Všechny jeho funkce splňují technický požadavek na třídu 1 třífázový watthodinový měřič v IEC62053-21 a jeho pravidla datové komunikace splňují požadavky WIFI 802.11b/g/n.

Elektroměr je vyroben v souladu s mezinárodní normou IEC62052-11 o Všeobecných požadavcích na zkoušky a zkušební podmínky elektroměru IEC62053-21 o statických elektroměrech pro činnou energii (třídy 1 a 2).

Technické parametry:

• Nepřímé obousměrné měření až do 120A pomocí měřících transformátoru
• Bez nutnosti změny elektroinstalace v rozvaděči
• Lze měřit energii 3 nezávislých okruhu a nebo jednoho 3F spotřebiče
• Vlastní spotřeba: <1W/10VA na fázi
• Třída přesnosti 1 - EN61036 IEC62053-21

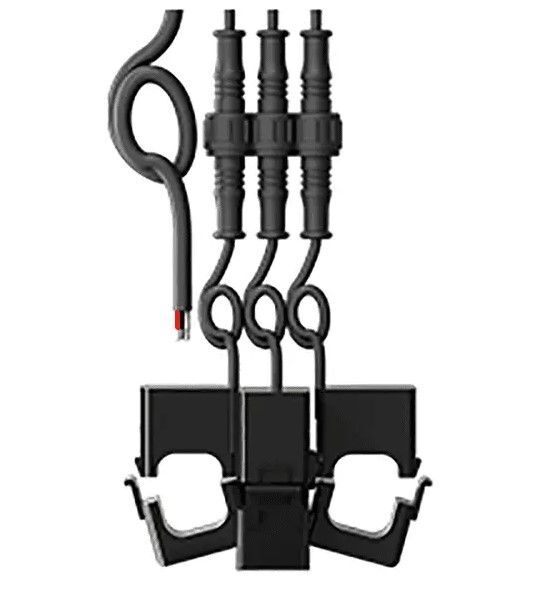

• Dodávané s měřícím transformátorem výkonu 120A ( 16mm/
• Transformátory na objednání pro odběry 80A (10mm), 200A (20mm), 300A (24mm) a 750A (36mm)
• Dálkové odečty pomocí aplikace s pamětí a zobrazeni historie odběru na dny/měsíce/roky
• Tuya SMART aplikace s možností ovládání jiných spotřebičů
• WiFi připojení 802.11b1g1n 2.4Ghz

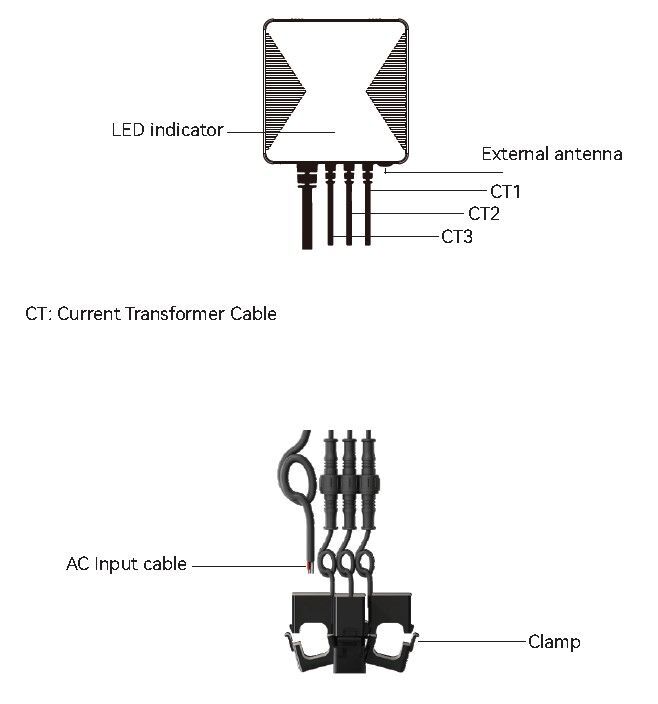

• Signalizace stavu pomocí LED

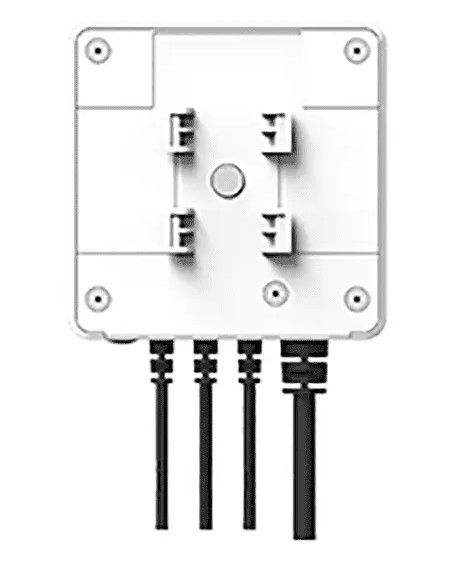

• Montáž na rovnou plochu
• Krytí IP20
• Provozní teplota -20'C - 55'C
• Rozměry 86 x 86  x 37mm

Upozornění

• Je nutné zajistit správný směr při instalaci transformátorů /zobrazené šipkou na měřícím transformátoru/
• Při připojení měřících napěťových vodičů musí být zachované pořadí fází!! Kabely jsou označené.
• Ujistěte se, že okruh, na kterém máte potřebný HW /WiFI router/ pro připojení elektroměru do internetu je zapojen nezávisle na stavu elektroměru, jinak nebude možné měřit napětí a v cloudu Tuya bude elektroměr nedostupný.
• Připojení na WiFI podporuje pouze frekvenci 2.4Ghz

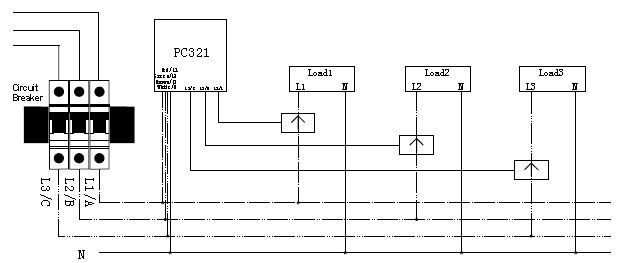

Zapojení jednoho 3F okruhu

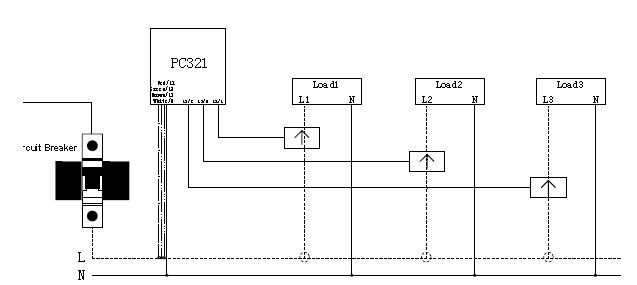

Zapojení tří 1F okruhů
