MOUSE 02

MOUSE 02  Digitální duál IR/MW detektor pohybu s antimaskingem

Technická specifikace

• Napájecí napětí 10.5 až 15VDC
• Proudový odběr max 23mA
• Detekce IR/MW 9/15m x 90°
• Antimasking=Fault
• (PIR+MW) = N.C
• Podhledová zóna - jednozónové (PIR+MW) v N.C

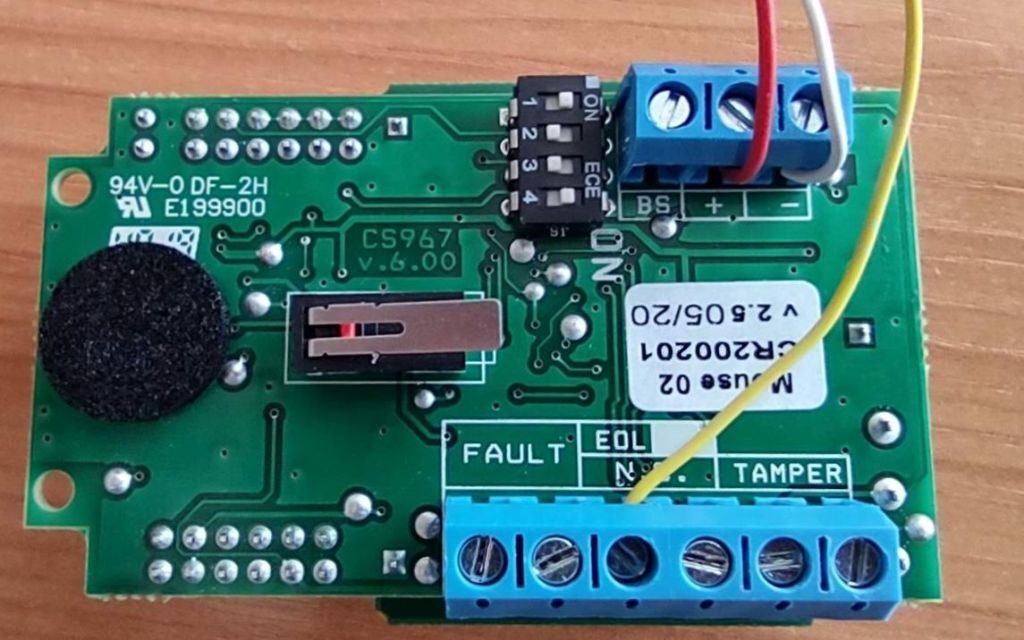

• Interní vyvažovací odpory switch N.C 1K, 2k2, 4k7, 5k6, 8k2
• Interní vyvažovací odpory switch Fault/Antimasking 1K, 2k2, 4k7, 5k6, 8k2
• Interní vyvažovací odpory switch Tamper a -napájení 1K, 2k2, 4k7, 5k6, 8k2
• Provozní teplota -10°C až +40°C
• Rozměry 110 x 60 x 46 mm
• Certifikát EN 50131-2-4 stupeň zabezpečení 3

COM na ústředně se = -AUX na ústředně, proto postačí k zapojení pouze 3 dráty. Toto ale musí daná ústředna podporovat.

Pokud toto ústředna nepodporuje (COM = -AUX) pak se použije 4 drátové zapojení +/- a Z/COM.
