PS45 záložní sběrnicový zdroj PARADOX

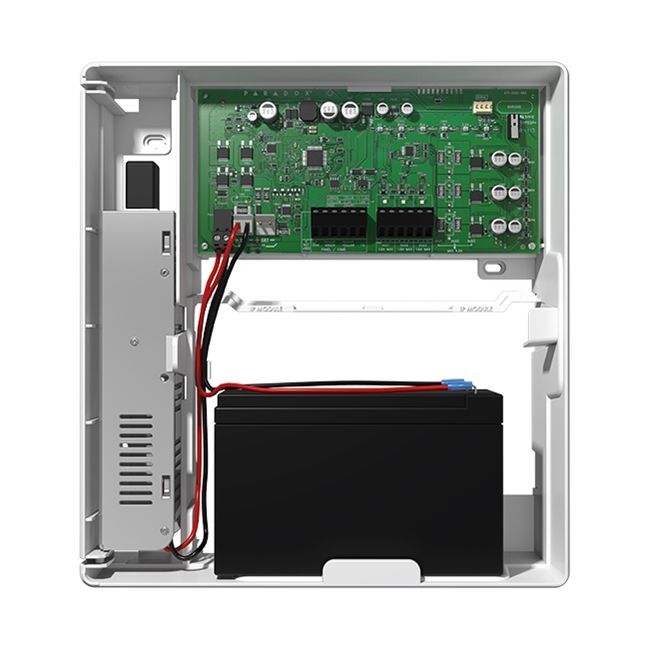

PS45 je záložní spínaný zdroj v robustním krytu s LED signalizací poskytující celkový proud až 4,5A. Pro systémové monitorování je vybaven BUS PARADOX komunikační sběrnici a nebo ho lze provozovat jako samostatný napájecí zdroj +13,8VDC, 4,5A.

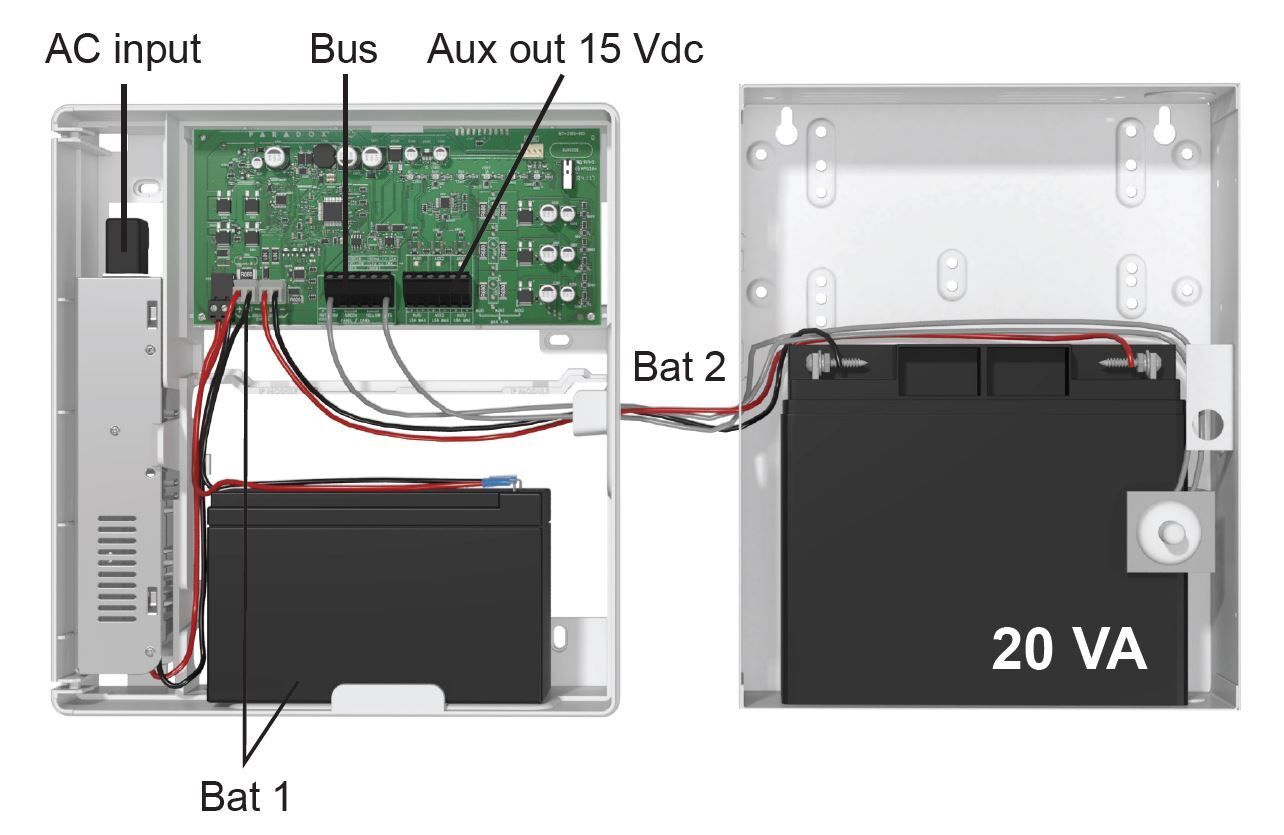

PS45 poskytuje nabíjení baterie proudem od 500mA až do 1500mA. V boxu je prostor pro 7 Ah baterii a lze doplnit až o 22Ah akumulátor v externím boxu.
Při připojení k systémové sběrnici ústředny Paradox bude monitorovat a poskytovat zpětnou vazbu o stavu výstupním napětí a proudu AUX, stav napětí akumulátoru a stav sabotážního kontaktu. Veškeré poruchy takto lze sledovat na systémové klávesnici a nebo pomocí sw Babyware 5.4.8 a nebo odeslaní prostřednictvím upozornění push do mobilní aplikace Insite GOLD. Nepřipojovat +red BUS kabel z ústředny do zdroje, PS45 se napájí sám z trafa. Proto i chybí +red BUS (INPUT) svorkovnice na PCB desce zdroje PS45.

Vlastnosti:

• Napájení ze sítě v rozsahu 110 - 240VAC
• Napájecí vlastní vnitřní zdroj vstup: +15V DC max. 5A
• Celkový výkon vnitřního DC zdroje 75W
• Zálohovaný AUX výstup +13,8V DC 4.5A OUT+++a--- (3x1,6A)
• Dohled nad zdrojem pomocí systémové sběrnice BUS
• Monitorovaný sabotážní kontakt otevření
• Podporuje sw Babyware 5.4.x
• Podporuje sw Infield 5.x

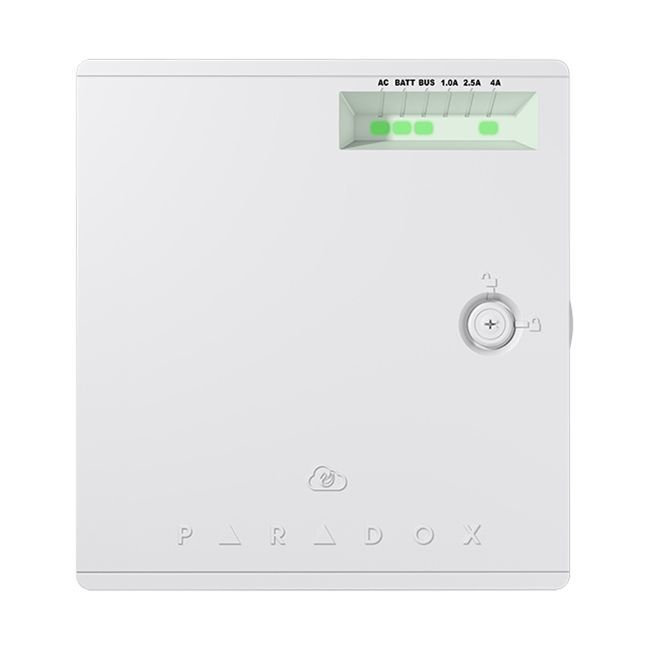

• LED signalizace stavu DC, akumulátoru
• Do příchozí sběrnice BUS (INPUT) se nepřipojuje červený kabel +RED z ústředny EVO
• Vždy pospojovat mínus s ústřednou


UPOZORNĚNÍ! na správné zapojení zdroje do AC 230V (černý vodič L, bílý vodič N, zelený PE)

UPOZORNĚNÍ! na správné zapojení vlastního zdroje +15V DC (červená+, černá -)

Pokud použijete nedoporučený kroucený kabel UTP tak dochází k náhodným výpadkům BUS sběrnice. Doporučený kabel je VEZFI 4x0,5mm2.

Technické parametry:
