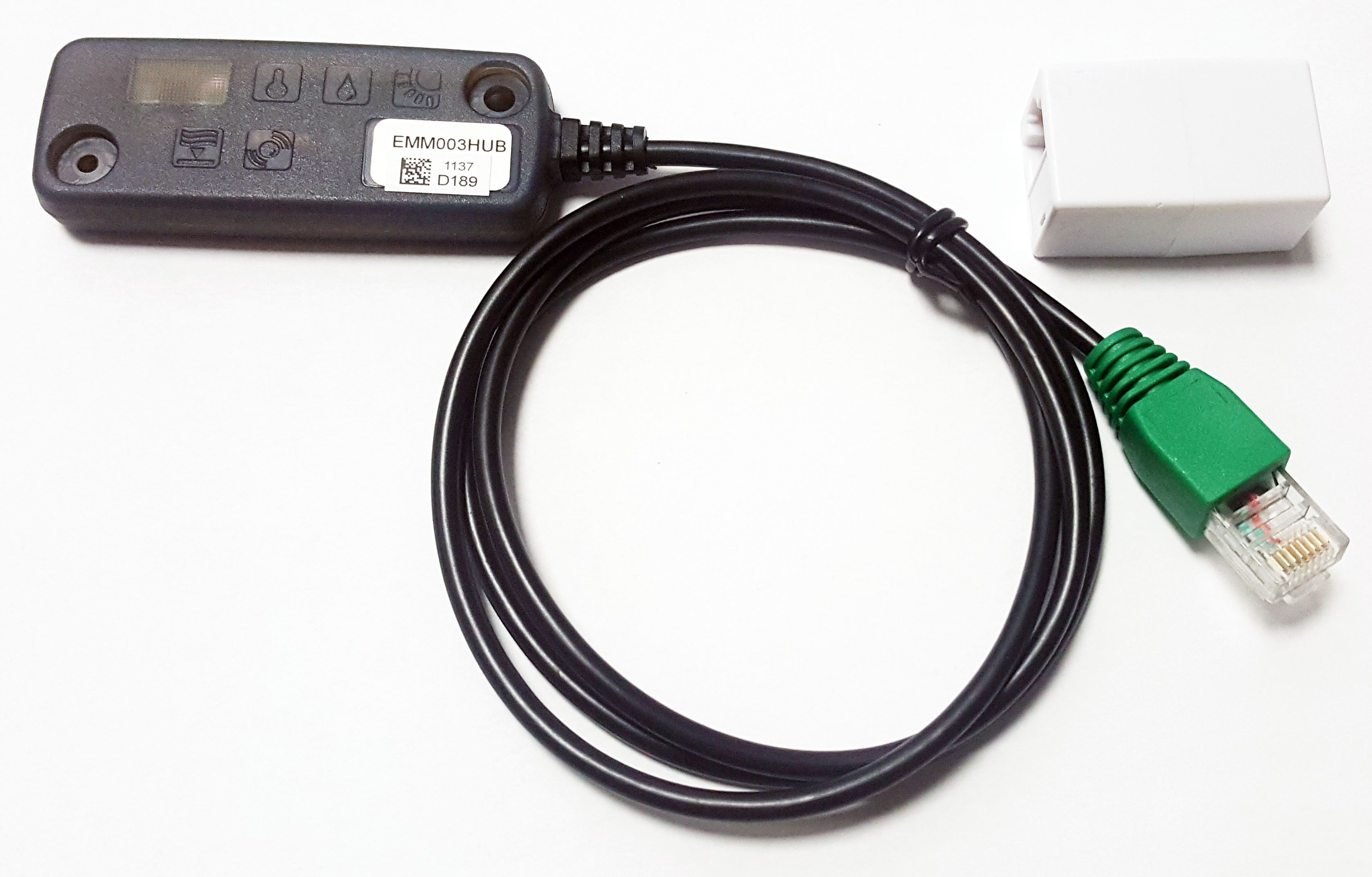

EMM003HUB

Stručné informace:
EMM003HUB sonda s RJ45 pro HUB3 je určena pro měření teploty, intenzity světla, vlhkosti, tlaku vzduchu a nárazů. Podporuje 3D orientaci. Všechna data jsou zasílána pomocí HUB3 a GPS komunikační jednotky Queclink přímo do naší AutoGPS aplikace, kde se údaje zpracují.
Objednávací kód:EMM003HUB
Interní kód:E001-4243

Dostupnost:
skladem
Pro zobrazení ceny se přihlaste nebo zaregistrujte.
Počet kusů:
Přidat do košíku

EMM003 PROBE (EMX-1)  více o sondě

Unikátní sonda na měření okolního prostředí. Sonda se připojí k osobnímu GPS trackeru řady GL, který poté slouží jako komunikační terminál. Naměřené hodnoty jsou přenášeny v reálném čase na servery AutoGPS, kde se uživateli zobrazí prostřednictvím interaktivních grafů a tabulek. V systému AutoGPS lze nastavit odesílání upozornění při překročení krajních mezí dané veličiny a lze sestavit celkový report za dané období.

Je navržena tak, aby snímala a sbírala přesná data z okolního prostředí pomocí precizně zkalibrovaných senzorů. Všechna tato nasbíraná data (okolní teplota, vnitřní teplota, tlak vzduchu, vlhkost vzduchu, úroveň osvětlení, nárazy a 3D orientace v prostoru) jsou převáděna do digitální podoby.

Data jsou označena datem i časem a uložena do vnitřního cyklického bufferu sondy. Z této vniřní paměti jsou dále periodicky zasílána přes sériové rozhraní na back-end server.

Pokud není sonda schopna předat informace na back-end server, všechna data zůstávají ve vnitřní paměti, odkud budou zaslána při obnovení spojení se serverem.

Je navržena tak, aby snímala a sbírala přesná data z okolního prostředí pomocí precizně zkalibrovaných senzorů. Všechna tato nasbíraná data (okolní teplota, vnitřní teplota, tlak vzduchu, vlhkost vzduchu, úroveň osvětlení, nárazy a 3D orientace v prostoru) jsou převáděna do digitální podoby.

Data jsou označena datem i časem a uložena do vnitřního cyklického bufferu sondy. Z této vniřní paměti jsou dále periodicky zasílána přes sériové rozhraní na back-end server.

Pokud není sonda schopna předat informace na back-end server, všechna data zůstávají ve vnitřní paměti, odkud budou zaslána při obnovení spojení se serverem. - See more at: http://www.emx1.cz/#sthash.HlrgXscS.dpuf
Je navržena tak, aby snímala a sbírala přesná data z okolního prostředí pomocí precizně zkalibrovaných senzorů. Všechna tato nasbíraná data (okolní teplota, vnitřní teplota, tlak vzduchu, vlhkost vzduchu, úroveň osvětlení, nárazy a 3D orientace v prostoru) jsou převáděna do digitální podoby.

Data jsou označena datem i časem a uložena do vnitřního cyklického bufferu sondy. Z této vniřní paměti jsou dále periodicky zasílána přes sériové rozhraní na back-end server.

Pokud není sonda schopna předat informace na back-end server, všechna data zůstávají ve vnitřní paměti, odkud budou zaslána při obnovení spojení se serverem. - See more at: http://www.emx1.cz/#sthash.HlrgXscS.dpuf

Sonda je ideálním řešením při přepravě drahých, citlivých zařízení a jiného náchylného zboží, u kterého je potřeba neustálá kontrola a upozornění při změně podmínek.

Sledované veličiny:

Vnitřní teplota

-20°C až +60 °C
Rozlišení: 0.1 °C
Tolerance: +/- 0.5 °C

Externí PT100 terminál

-100°C až +50°C
Rozlišení: 0.2°C
Tolerance: +/- 1°C

Vlhkost vzduchu

0 až 100 %
Rozlišení: 1%
Tolerance: typ. +/- 2%

Tlak vzduchu

50 až 115 kPa
Rozlišení: 0.2 kPa
Tolerance: typ. +/- 1kPa.

Úroveň osvětlení

1lx až 50000lx
256 úrovní
Spektrální rozsah od 430 do 610 nm

Náklon a 3D orientace

0 až 180°
Rozlišení: 1 stupeň

Přetížení

-8 až 8 G
Rozlišení: 0.1 G

Kontrola nárazů a pádů

Neustálé měření frekvencí 400Hz






EMX-1 je založena na velmi úspěšné a spolehlivé sondě EMM.

Je navržena tak, aby snímala a sbírala přesná data z okolního prostředí pomocí precizně zkalibrovaných senzorů. Všechna tato nasbíraná data (okolní teplota, vnitřní teplota, tlak vzduchu, vlhkost vzduchu, úroveň osvětlení, nárazy a 3D orientace v prostoru) jsou převáděna do digitální podoby.

Data jsou označena datem i časem a uložena do vnitřního cyklického bufferu sondy. Z této vniřní paměti jsou dále periodicky zasílána přes sériové rozhraní na back-end server.

Pokud není sonda schopna předat informace na back-end server, všechna data zůstávají ve vnitřní paměti, odkud budou zaslána při obnovení spojení se serverem.

Programovatelné parametry

  • Sonda je plně programovatelná přes sériovou linku
  • Možnost zapnutí / vypnutí jednotlivých senzorů
  • Velmi nízká spotřeba energie
  • Programovatelné intervaly pro sběr / zasílání dat
  • Nastavení mezních hodnot pro teplotní a světelný senzor

Vzhled sondy

  • EMX-1 má velmi malé rozměry (20 x 60 mm).
  • Na jedné straně se nachází 8-pinový XLR kontektor pro propojení s externím PT100 senzorem a sériovou linkou. Druhá strana je zakončena pórovitým uzávěrem ze slinutého bronzu. Tělo je vytvořeno z průhledného plexiskla. Celé zařízení splňuje typ krytí IP40.

Shoda s předpisy

  • Zkalibrováno již při výrobě
  • Schváleno národním institutem standardů a technologií (NIST)
  • Software & firmware je prověřen společností Good Automated Manufacturing Practices (GAMP)
  • Kompatibilní s 21 CFR část 11

Operace

  • Události o stavu mohou být zasílány pomocí GPRS, e-mailu a SMS
  • Není zapotřebí intstalace žádného softwaru
  • Kompatibilní se systémem TEMS (Transport Environment Monitoring System), který automaticky kontroluje a hlídá všechny události během definovaného transportu (zvyšuje zabezpečení nákladu, produktivitu práce, popřípadě je možno určit zda transport proběhl bez problému)
- See more at: http://www.emx1.cz/#sthash.HlrgXscS.dpuf

Programovatelné parametry

  • Sonda je plně programovatelná přes sériovou linku
  • Možnost zapnutí / vypnutí jednotlivých senzorů
  • Velmi nízká spotřeba energie
  • Programovatelné intervaly pro sběr / zasílání dat
  • Nastavení mezních hodnot pro teplotní a světelný senzor

Shoda s předpisy

  • Zkalibrováno již při výrobě
  • Schváleno národním institutem standardů a technologií (NIST)
  • Software & firmware je prověřen společností Good Automated Manufacturing Practices (GAMP)
  • Kompatibilní s 21 CFR část 11

Vzhled sondy

  • EMX-1 má velmi malé rozměry (20 x 60 mm).
  • Na jedné straně se nachází 8-pinový XLR kontektor pro propojení s externím PT100 senzorem a sériovou linkou. Druhá strana je zakončena pórovitým uzávěrem ze slinutého bronzu. Tělo je vytvořeno z průhledného plexiskla. Celé zařízení splňuje typ krytí IP40.

Operace

  • Události o stavu mohou být zasílány pomocí GPRS, e-mailu a SMS
  • Není zapotřebí intstalace žádného softwaru
  • Kompatibilní se systémem TEMS (Transport Environment Monitoring System), který automaticky kontroluje a hlídá všechny události během definovaného transportu (zvyšuje zabezpečení nákladu, produktivitu práce, popřípadě je možno určit zda transport proběhl bez problému)

Hardwarové a Softwarové specifikace

  • Velmi nízká spotřeba. Není třeba externího napájení, sonda je napájena pouze z datových kabelů RX/TX. Sonda je schopna činnosti po několik minut i po odpojení externí datové linky.
  • Zabudované vniřní hodiny a kalendář (správná činnost i při přestupném roku)
  • Malé rozměry (20 x 60 mm)
  • Všechna data jsou ukládána ve vnitřním cyklickém bufferu, který pojme 1400 měření. V případě přeplnění vnitřní paměti jsou postupně přepisována nejstarší data novějšími.
  • Každý záznam (měření) je opatřen 3bytovou virtuální adresou. V případě nejkratší měřící periody (1 minuta) by měl rozsah této virtuální adresy vydržet po dobu 31 let. Virtuální adresa se zvyšuje o jednu s každým dalším záznamem uloženým do vnitřní paměti.
  • Back-end server může virtuální adresu použít k prověření integrity přenesených dat na server. V případě mezery mezi daty může být sonda vzdáleně dotázána k přeposlání dat z historie z její vnitřní paměti.
  • Každá EMX sonda má své unikátní alfanumerické sériové číslo. Toto sériové číslo identifikuje každý datový paket, který je zaslán sondou a umožňuje ukládat libovolné šablony kalibrací přímo na straně back-end serveru. Sériové číslo není zasíláno pouze s datovými pakety obsahujíc měření, ale i s každou vygenerovanou odpovědí na příkaz, který byl EMX sondě zaslán.
  • Při každém restartu sondy je automaticky spuštěna GMT časová synchronizace s back-end serverem. Tyto vnitřní hodiny je možné kdykoliv znovu sesynchronizovat s back-end serverem.
  • Programovatelná akumulace paketů – tento parametr EMX sondě nastavuje zákaz přenosu dat do doby, než nasnímá dostatečný počet měření. Tato naakumulovaná data z měření jsou poté zaslána na server všechna najednou. V případě nastavení akumulace paketů na „0“ bude sonda ukládat data pouze do vniřní paměti.
  • Data z vnitřní paměti lze vyčíst vzdáleným příkazem (založeno na virtuální adrese přiřazené ke každému měření).
  • Nastavení povolených hodnot (minimální / maximální) pro teplotní a světelný senzor.
  • Kontrola povolených hodnot ze světelného senzoru každých 30 sekund (pokud je aktivováno)
  • Kontrola povolených hodnot pro teplotní senzor je 1 minuta (pokud je aktivováno)
  • Nárazy a 3D orientace jsou monitorovány neustále frekvencí 400 Hz.
  • Programovatelný akcelometr – detekce na základě úrovně G-Force (minimální doba nárazu v rozmezí 0 – 159 ms, doba necitlivosti po nárazu 0 – 319 MS).
  • V případě jakéhokoliv vybočení ze stanovených hodnot se EMX sonda pokouší zaslat data s upozorněním ihned, nehledě na naprogramovanou měřící periodu a akumulaci paketů.
  • Každé vybočení je detekováno a ukládáno ve vnitřní paměti sondy a je označeno speciálním bitem.
  • Pokud nemá sonda žádná data k zaslání na server, nikdy neprobouzí připojené komunikační zařízení.
  • Implementovaný SW loader umožňuje upgrade firmwaru EMX sondy přes speciální USB kabel bez nutnosti rozdělání krytu sondy.
  • FOTA (Firmware Over The Air) umožňuje vzdálený upgrade firmwaru EMX sondy v případě, že je připojena ke komunikačnímu terminálu.
  • Bezpečnostní funkce Watchdog – tato funkce by měla restartovat sondu EMX sondu pokaždé, pokud dojde k zacyklení SW (nekonečná smyčka stejných dat)
  • Sofistikovaný power-management – EMX sonda uspí všechny senzory a okruhy v případě nečinnosti, či nepoužívání.
  • EMX sonda monitoruje bezpečnou úrověň napětí. Pokud napětí klesne pod bezpečnou mez funkčnosti senzorů, sonda zakáže všechny operace a je automaticky rebootována po znovu obnovení bezpečného napětí. Tato schopnost zajišťuje provozní stav všech senzorů uvnitř sondy.
  • Všechna data zaslána sondou jsou chráněna check-sum kódem, kterým jsou detekovány případná poškozená data při přenosu na back-end server.
  • Možnost slučovat data a příkazy do jednoho datového paketu.
  • Detailní komunikační a programovací protokol je dostupný na vyžádání.

Vzdálené konfigurační příkazy

  • Vyčtení sériového čísla
  • Vyčtení rozsahu aktuální virtuální adresy a vnitřní nastavení sondy
  • Programovatelné přístupové heslo do sondy pro konfiguraci
  • Individuální nastavení, které z okolních hodnot mají být měřeny (nastavení senzorů)
  • Perioda měření – rozsah 0 – 255 min / vzorek
  • Akumulace paketů – sonda nebude přenášet data dokud nenasbírá určitý počet vzorků
  • Povolený rozsah osvětlení prostoru – 0 až 100%. Pokud je nastavena 0 u obou parametrů, detekce vybočení z povolených hodnot je deaktivována.
  • Povolený rozsah vnitřní teploty - Pokud je nastavena 0 u obou parametrů, detekce vybočení z povolených hodnot je deaktivována.
  • Fixní perioda detekce vybočení hodnot senzoru osvětlení (30 sekund)
  • Fixní perioda detekce vybočení hodnot senzoru pro vnitřní teplotu (1 minuta)
  • Parametry pro detekci nárazů (G-Force: -8G až +8G, minimální doba nárazu: 0 – 159 ms, doba necitlivosti 0-319 ms).
  • Reset rozsahu virutální adresy
  • Opětovná synchronizace vnitřních hodin
  • Programování „FRAM“ – bezpečného napětí pro zápis dat
  • Programování bezpečného napětí pro funkci senzorů
  • Znovu zaslání dat z vnitřního cyklického bufferu
  • Příkaz pro vynucenou synchronizaci hodim
  • Příkaz pro vzdálený upgrade firmwaru „FOTA“
  • Konfigurace LED diod (zapnuto, vypnuto, zapnuto po dobu 0 – 255 minut)
  • Programovatelný sériový debug mód (pro testování a debugging)

EMX-1 je založena na velmi úspěšné a spolehlivé sondě EMM.

Je navržena tak, aby snímala a sbírala přesná data z okolního prostředí pomocí precizně zkalibrovaných senzorů. Všechna tato nasbíraná data (okolní teplota, vnitřní teplota, tlak vzduchu, vlhkost vzduchu, úroveň osvětlení, nárazy a 3D orientace v prostoru) jsou převáděna do digitální podoby.

Data jsou označena datem i časem a uložena do vnitřního cyklického bufferu sondy. Z této vniřní paměti jsou dále periodicky zasílána přes sériové rozhraní na back-end server.

Pokud není sonda schopna předat informace na back-end server, všechna data zůstávají ve vnitřní paměti, odkud budou zaslána při obnovení spojení se serverem.

Programovatelné parametry

  • Sonda je plně programovatelná přes sériovou linku
  • Možnost zapnutí / vypnutí jednotlivých senzorů
  • Velmi nízká spotřeba energie
  • Programovatelné intervaly pro sběr / zasílání dat
  • Nastavení mezních hodnot pro teplotní a světelný senzor

Vzhled sondy

  • EMX-1 má velmi malé rozměry (20 x 60 mm).
  • Na jedné straně se nachází 8-pinový XLR kontektor pro propojení s externím PT100 senzorem a sériovou linkou. Druhá strana je zakončena pórovitým uzávěrem ze slinutého bronzu. Tělo je vytvořeno z průhledného plexiskla. Celé zařízení splňuje typ krytí IP40.

Shoda s předpisy

  • Zkalibrováno již při výrobě
  • Schváleno národním institutem standardů a technologií (NIST)
  • Software & firmware je prověřen společností Good Automated Manufacturing Practices (GAMP)
  • Kompatibilní s 21 CFR část 11

Operace

  • Události o stavu mohou být zasílány pomocí GPRS, e-mailu a SMS
  • Není zapotřebí intstalace žádného softwaru
  • Kompatibilní se systémem TEMS (Transport Environment Monitoring System), který automaticky kontroluje a hlídá všechny události během definovaného transportu (zvyšuje zabezpečení nákladu, produktivitu práce, popřípadě je možno určit zda transport proběhl bez problému)
- See more at: http://www.emx1.cz/#sthash.HlrgXscS.dpuf

EMX-1 je založena na velmi úspěšné a spolehlivé sondě EMM.

Je navržena tak, aby snímala a sbírala přesná data z okolního prostředí pomocí precizně zkalibrovaných senzorů. Všechna tato nasbíraná data (okolní teplota, vnitřní teplota, tlak vzduchu, vlhkost vzduchu, úroveň osvětlení, nárazy a 3D orientace v prostoru) jsou převáděna do digitální podoby.

Data jsou označena datem i časem a uložena do vnitřního cyklického bufferu sondy. Z této vniřní paměti jsou dále periodicky zasílána přes sériové rozhraní na back-end server.

Pokud není sonda schopna předat informace na back-end server, všechna data zůstávají ve vnitřní paměti, odkud budou zaslána při obnovení spojení se serverem.

Programovatelné parametry

  • Sonda je plně programovatelná přes sériovou linku
  • Možnost zapnutí / vypnutí jednotlivých senzorů
  • Velmi nízká spotřeba energie
  • Programovatelné intervaly pro sběr / zasílání dat
  • Nastavení mezních hodnot pro teplotní a světelný senzor

Vzhled sondy

  • EMX-1 má velmi malé rozměry (20 x 60 mm).
  • Na jedné straně se nachází 8-pinový XLR kontektor pro propojení s externím PT100 senzorem a sériovou linkou. Druhá strana je zakončena pórovitým uzávěrem ze slinutého bronzu. Tělo je vytvořeno z průhledného plexiskla. Celé zařízení splňuje typ krytí IP40.

Shoda s předpisy

  • Zkalibrováno již při výrobě
  • Schváleno národním institutem standardů a technologií (NIST)
  • Software & firmware je prověřen společností Good Automated Manufacturing Practices (GAMP)
  • Kompatibilní s 21 CFR část 11

Operace

  • Události o stavu mohou být zasílány pomocí GPRS, e-mailu a SMS
  • Není zapotřebí intstalace žádného softwaru
  • Kompatibilní se systémem TEMS (Transport Environment Monitoring System), který automaticky kontroluje a hlídá všechny události během definovaného transportu (zvyšuje zabezpečení nákladu, produktivitu práce, popřípadě je možno určit zda transport proběhl bez problému)
- See more at: http://www.emx1.cz/#sthash.HlrgXscS.dpuf

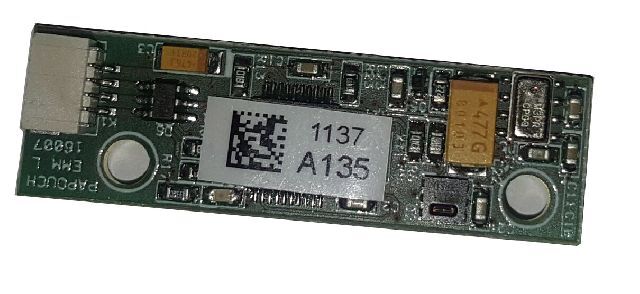

Sonda EMM je určena pro měření teploty, intenzity světla, vlhkosti, tlaku vzduchu a nárazů. Podporuje Pt100 a 3D orientaci. Všechna data jsou zasílána skrze tra...

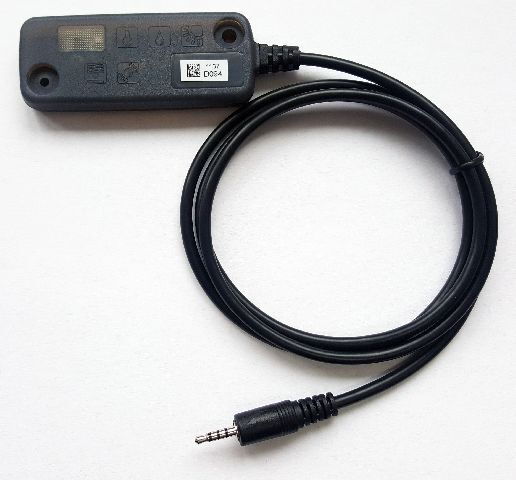

EMM003SM sonda s mini 4pin jack konektorom do SmartBox je určená na meranie teploty, intenzity svetla, vlhkosti, tlaku vzduchu a nárazov. Podporuje 3D...

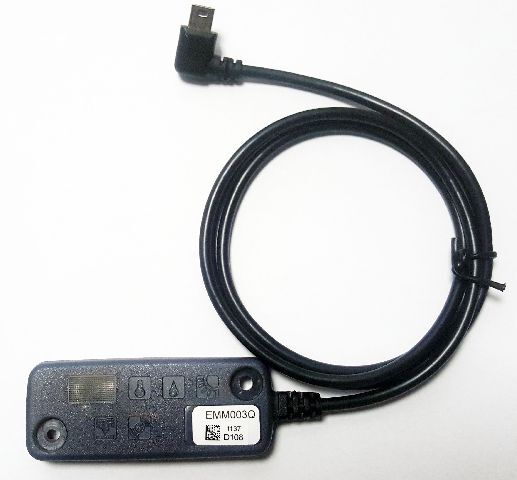

EMM003Q sonda s USB konektrorem do GPS jednotky Queclink je určena pro měření teploty, intenzity světla, vlhkosti, tlaku vzduchu a nárazů. Podporuje 3D ori...

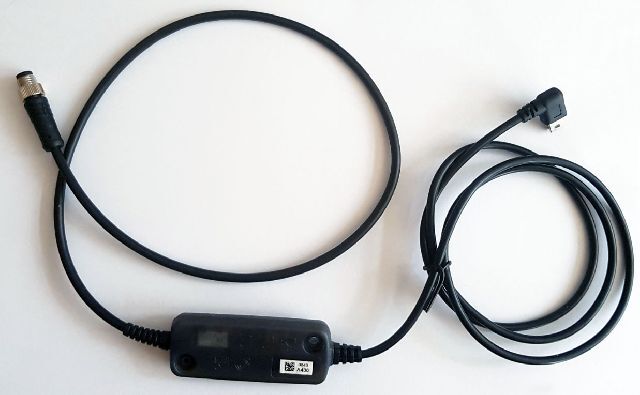

EMM003QPT1000 sonda s USB konektorem do GPS jednotky Queclink a připojení externího snímače PT1000. Sonda je určena pro měření teploty, intenzity světla, ...

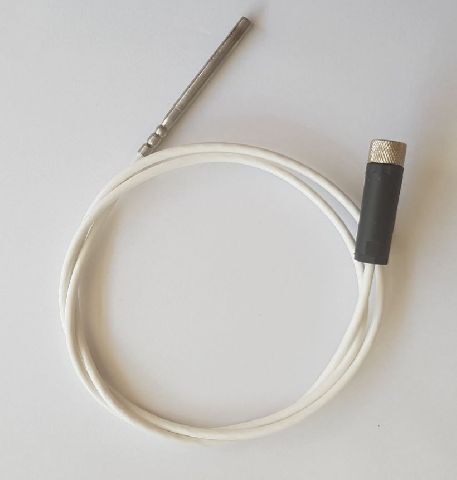

Snímač teploty PT1000 v rozsahu -190°C až 150°C
