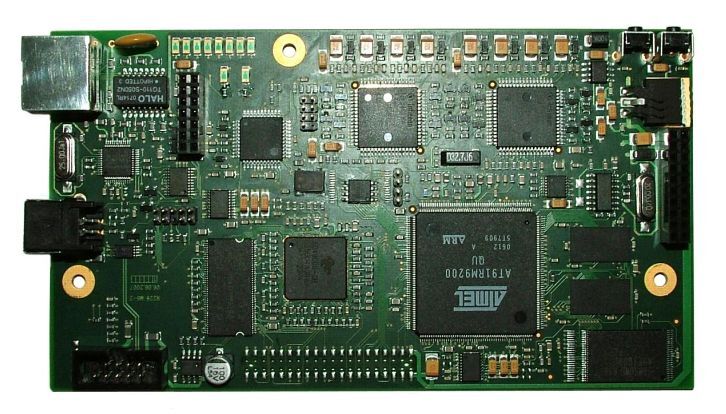

Omega Lite Ethernet modul

EthernetModul je výhradně určen pro ústředny 2N®Omegaseriesjako modulpro vzdálenou správu, pro připojení vnějších aplikací (PBX Assistant, SMS server,..), pro hlasové služby vsítích LAN a internetu.Ethernetmodul se instaluje do prostoru nalevo od zdroje nad základní desku. Kpropojení použijte 2ks propojovacích konektorů (součástípříbalu), které nasunete do konektorů J15/J26 na základní desce a 2ks distančních sloupků (součástí příbalu). Ethernetmodul kdistančním sloupkům přišroubujte pomocí zbylých 2ks šroubů M3.Pro správnou funkci je třeba odstranit 2ks propojek J8/J9 na základní desce ústředny.Pro prvotní nastavení IP adresy, masky sítě použijte USB kabel a hyperterminál, další nastavení již pomocí webové konfigurace.Propojení do počítačové sítě 10/100BASE-T (Twisted Pair Ethernet) se provádí standardnímpřímým kabelem zakončeným konektory RJ 45.
