HDIM101B Stmívatelný zdroj 0-10V, 2A max

HDIM101B Stmívatelný zdroj 0-10V, 2A max
HDIM101B Stmívatelný zdroj 0-10V, 2A max
HDIM101B Stmívatelný zdroj 0-10V, 2A max
HDIM101B Stmívatelný zdroj 0-10V, 2A max
HDIM101B Stmívatelný zdroj 0-10V, 2A max
HDIM101B Stmívatelný zdroj 0-10V, 2A max
HDIM101B Stmívatelný zdroj 0-10V, 2A max
Stručné informace:
Zdroj řízený napětím 0~10VDC pro LED osvětlení s nastavitelným výstupním maximálním konstantním proudem od 800 do 2000mA. Napájecí napětí 85 ~ 265VAC. Výstupní napětí 32-54V. Rozměry 123 x 79 x 31mm.
Interní kód:E000-4156

Dostupnost:

Archiv
Tento produkt byl již vyřazen z prodeje.

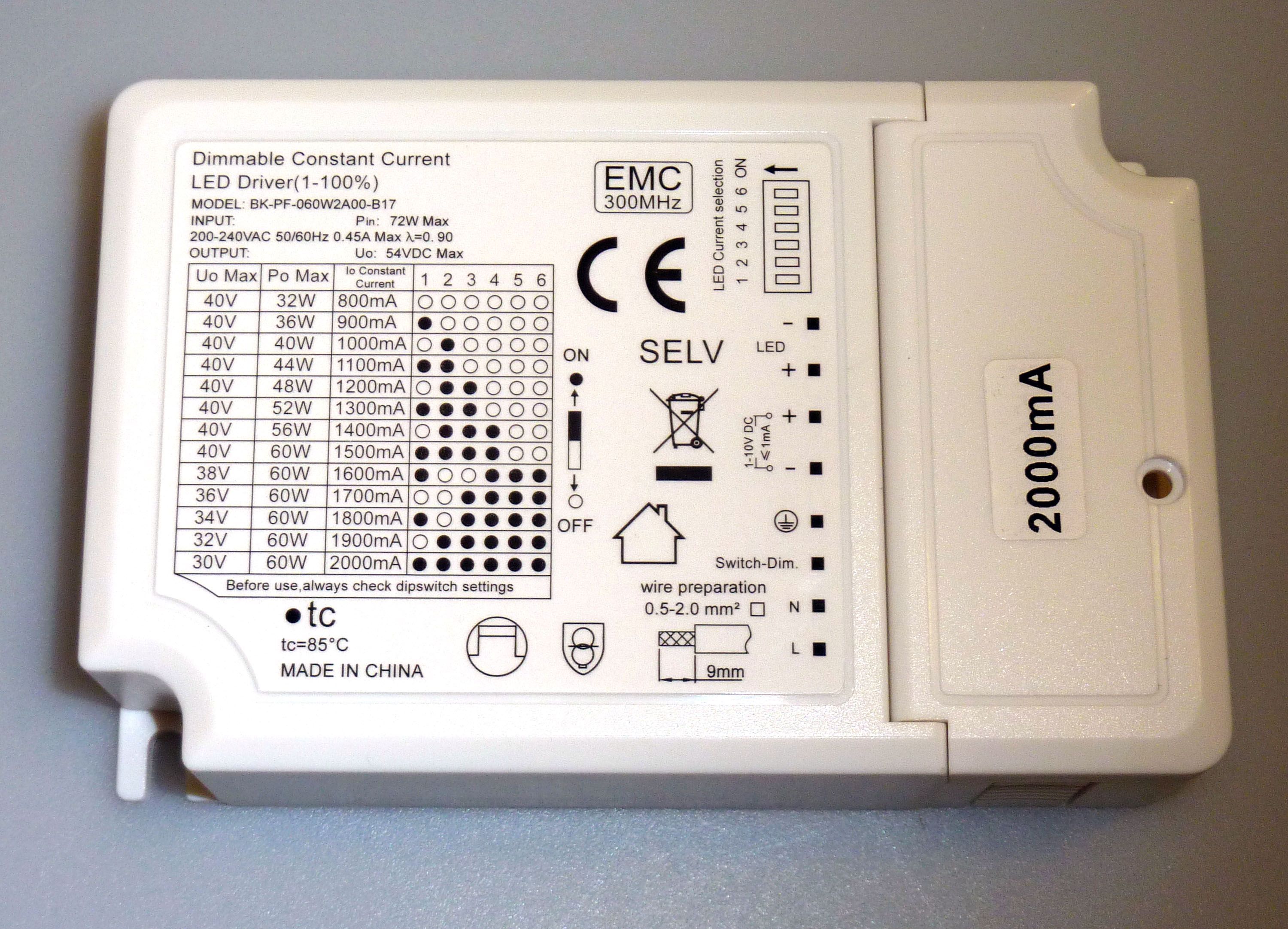

HDIM101B zdroj pro LED osvětlení řídícím napětím 0 ~ 10VDC.

 Zdroj řízený napětím 0~10VDC pro LED osvětlení s nastavitelným výstupním maximálním konstantním proudem od 800 do 2000mA. Napájení napětí 85 ~ 265VAC. Výstupní napětí 32-54V. Rozměry 123 x 79 x 31mm.



Vstupní napětí / napájení

85 ~ 265VAC

Vstupní řídící napětí

0 ~ 10VDC / 1 ~ 10VDC

Počet kanálů

1

Volitelný konstantní max. proud

800mA / 900mA / 1A / 1,1A /  1,2A / 1,3A / 1,4A / 1,5A / 1,6A / 1,7A / 1,8A / 1,9A / 2A

Metoda ovládání

Regulace pomocí změny napětí

Provozní teplota

-20°C ~ +60°C

Provozní odběr

‹ 1W

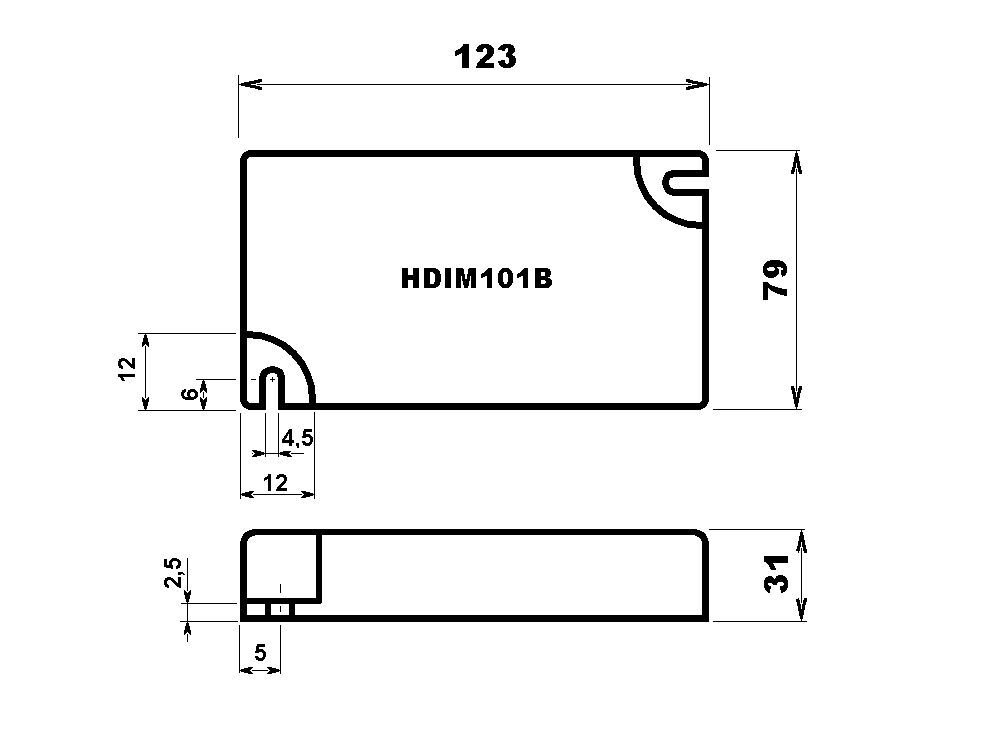

Rozměry [mm]

123 x 79 x 31

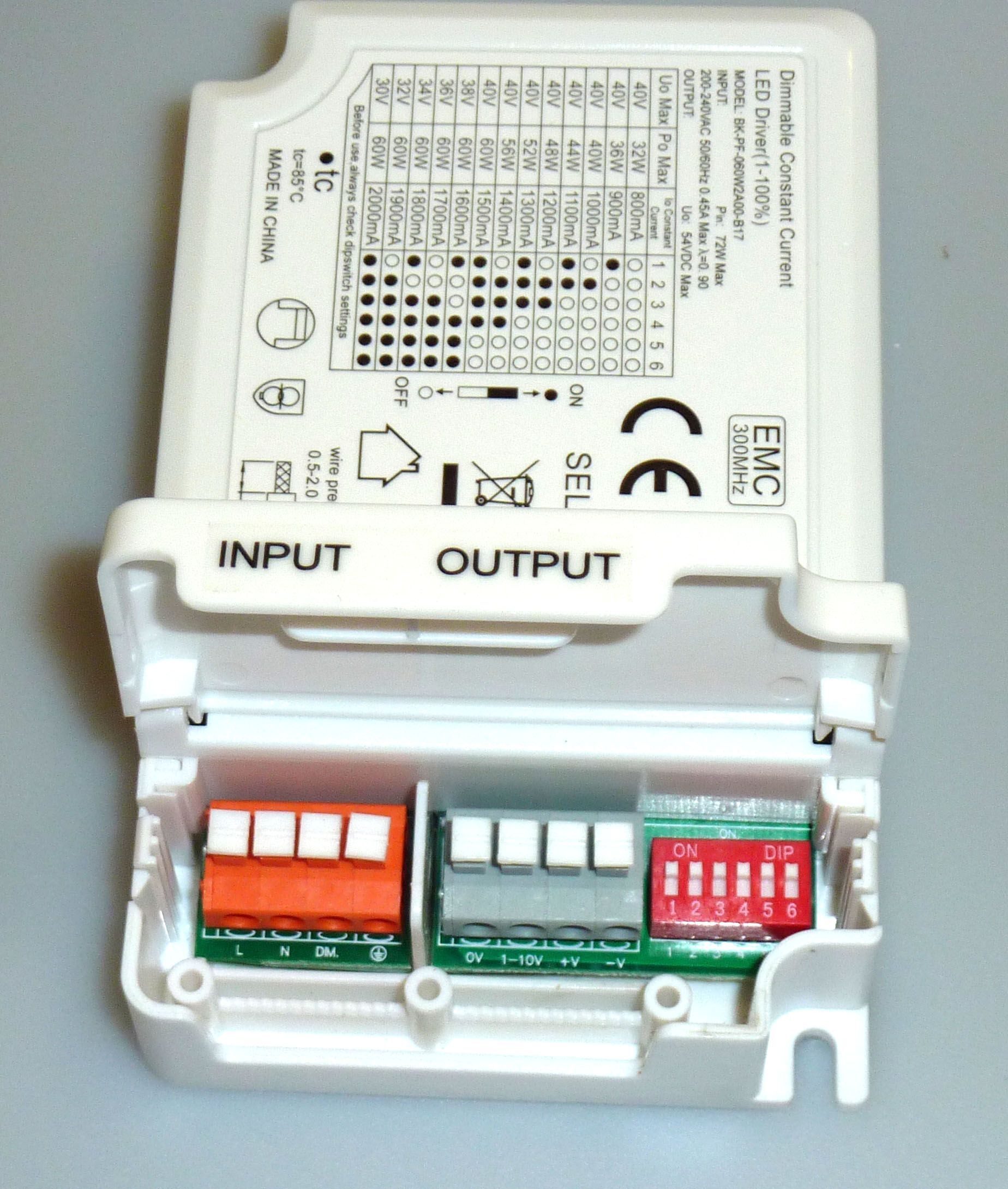

Možnosti zapojení

Na stmívání velkých panelů se použije stmívač HDIM101B, na stmívání malých panelů HDIM101A. Zapojení lze kombinovat. Původní zdroj se odpojí (dále ho již nepoužijeme). Na stmívači HDIM101x nastavíme dle návodu příslušný proud - pro velký panel je to 1000mA, pro malý panel 550mA. Každý panel musí mít svůj stmívač.
Na obrázku je příklad, jak stmívat dva velké a jeden malý panel.


Stmívače HDIM101A a HDIM101B se ovládají "sběrnicí", na které je 0 - 10 V.
Inteligentní budovy s tím počítají a mají tento rozvod již nachystán.
Pokud chceme ovládat stmívání soustavy panelů individuálně, použijeme driver HDIM304B s bezdrátovým ovladačem. Driver HDIM304B má na výstupu proměnné napětí 0 - 10 V, kterým se řídí souběžně všechny stmívače. Toto napětí se nastaví dálkovým ovladačem.
