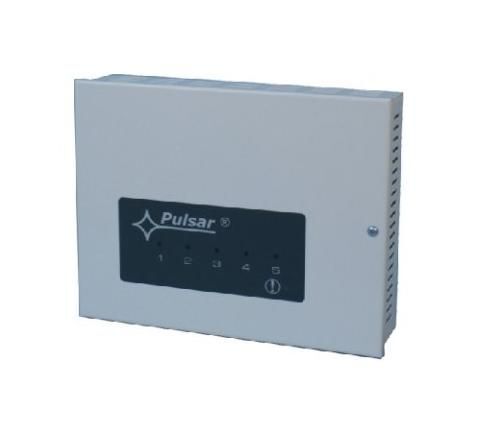

PSAC0424 Zdroj 24VAC/100VA,BOX

PSAC0424 Zdroj 24VAC/100VA,BOX
PSAC0424 Zdroj 24VAC/100VA,BOX
PSAC0424 Zdroj 24VAC/100VA,BOX
Stručné informace:
Napájecí zdroj střídavého napětí 24VAC, 100VA, výstupní proud 5x 0,8A, protizkratová ochrana, 5x pojistky 1A, 5x LED signalizace činnosti zdroje, 1x LED porucha, rozměr boxu 220x150x60mm, hmotnost 2kg.
Interní kód:E000-0923

Dostupnost:

Archiv
Tento produkt byl již vyřazen z prodeje.

PSAC0424 Zdroj

Napájecí zdroj AC/AC je určený k napájení elektrických zařízení vyžadujících střídavé elektrické napětí (AC) 24V (U1= 24,0VAC; U2= 27,0VAC) s celkovou proudovou účinností 4A@24V/AC. Napájecí zdroj je opatřen 5 nezávisle jištěnými výstupy. Výstupní napětí je možné regulovat (kroková regulace) pomocí jumperů U1/U2, nezávisle pro každý výstup AUX.

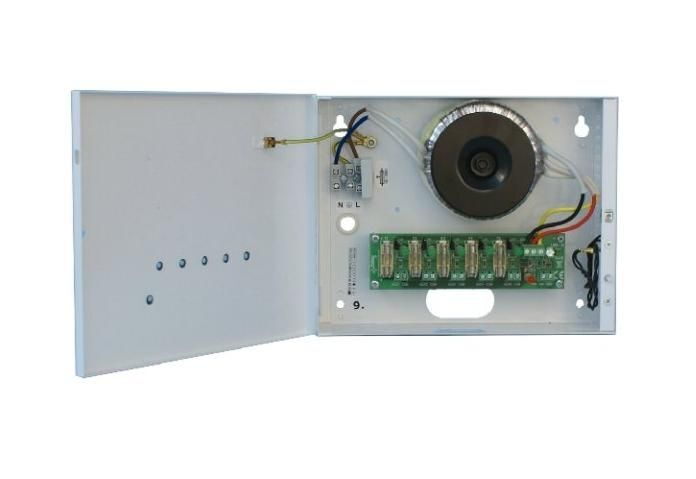

Napájecí zdroj je vybaven ochranou: před zkraty (SCP), před přetížením (OLP), před přehřátím (OHP). Zdroj je také vybaven technickým výstupem AW informujícím o poruše výstupu (aktivace SCP), umožňující také dálkovou kontrolu práce zdroje. Napájecí zdroj je umístěn v kovové skříni určené pro povrchovou montáž s optickou signalizací práce, informující o stavu: jednotlivých výstupů a/nebo poruchách. Skříň je kromě toho opatřena mikrospínačem (TAMPER) signalizujícím otevření dvířek (čelovky).

Technické parametry

Skříň kovová, IP20, barva RAL9003
Rozměry (ŠxVxH) 220 x 150 x 60 mm
Hmotnost 2 kg
Ochrana proti sabotáži 1 x mikrospínač: otevření skříně, 0,5A@50V/DC max. NC
Zajištění šroubovaný válcovitý šroub x 1
Napájení 230V/AC (-15%/+10%), 50Hz, 0,5 mA max. (5,0 A „studený start”)
Výkon zdroje S=100 VA max.
Výstupná napětí U1: 23,0V÷28,0V/AC (100% zatížení ÷ 0% zatížení)
U2: 25,5V÷31,5V/AC (100% zatížení ÷ 0% zatížení)
Výstupní proud 5x 0,8A v případě pojistek F1A, Σ4,0A@24V/AC max. nebo 3,7A@27V/AC max
2A max. v případě jednoho AUX (F2A)
Počet výstupů napájení 5
Protizkratová ochrana (SCP) 5x F1,0A nebo 3x F1,5A tavné pojistky ( 5x20 mm)
Ochrana před přetížením (OLP) 5x F1,0A nebo 3x F1,5A obvod AC 24V/1x T1,0A obvod AC 230V
Přepěťová ochrana žádná
Technické výstupy OC, 50mA (max.), normální stav = hi-Z; porucha = L (0V)
Optická signalizace práce LED diody: zelené = výstupy AC (x 5 ks.); červená porucha (x 1 ks.)
Pracovní podmínky II třída, -10°C÷ 40°C
Certifikáty, osvědčení CE, RoHS
