BK-OVP-100M/24-BOX

BK-OVP-100M/24-BOX
BK-OVP-100M/24-BOX
BK-OVP-100M/24-BOX
BK-OVP-100M/24-BOX
BK-OVP-100M/24-BOX
PrevNext
Stručné informace:

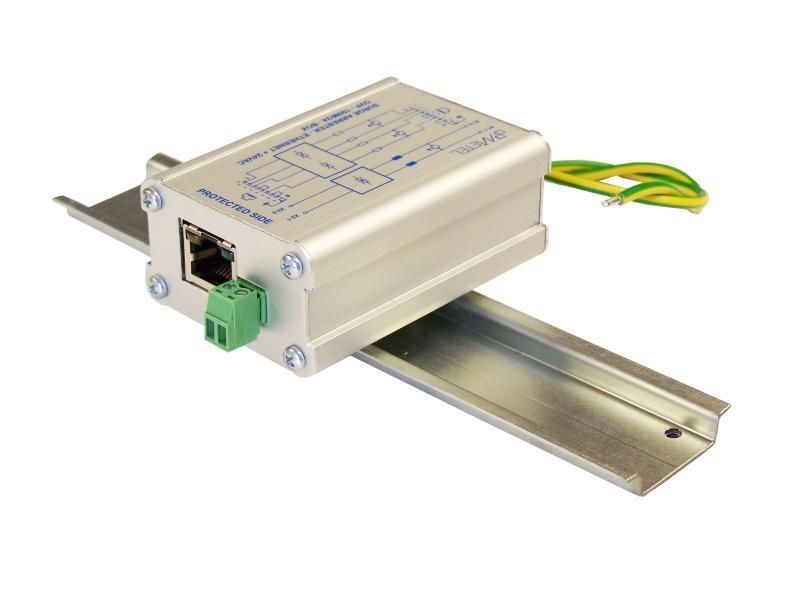

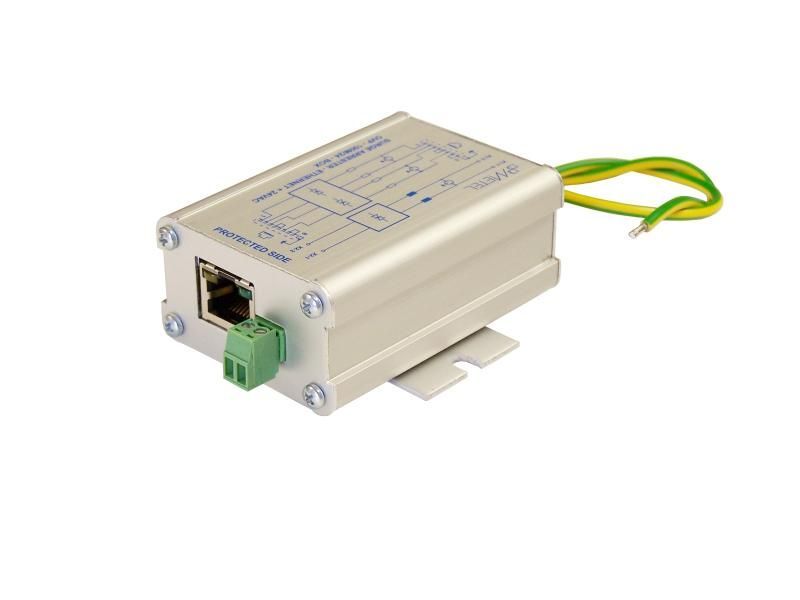

Přepěťová ochrana 10/100M Ethernet + 24VAC, dvoustupňové provedení, galvanicky izolovaná svorka PE, rychlá montáž, instalace na rovný podklad nebo DIN35
Objednávací kód:4-448-103
Interní kód:E000-3040

Dostupnost:
není skladem
Pro zobrazení ceny se přihlaste nebo zaregistrujte.
Počet kusů:
Přidat do košíku

Přepěťová ochrana

Vlastnosti:

  • Průmyslové provedení
  • Dvoustupňová ochrana
  • Galvanicky izolovaná PE svorka
  • Provozní teplota – 40°C do +80°C



Popis a technické parametry

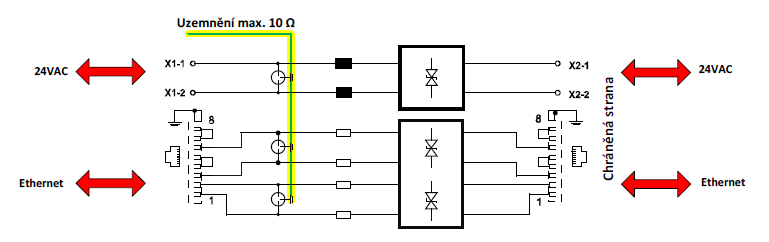

OVP-100M/24-BOX je univerzální přepěťová ochrana určena pro ochranu LAN zařízení s rozhraním 10Base-T/100 Base-Tx a ochranu napájecích linek 24VAC s maximálním proudem 1A. Pro připojení síťové linky slouží konektory RJ45. Piny 4,5 a 7,8 (PoE) nejsou zapojeny. Zemnící PE svorka je galvanicky izolována od signálových svorek.



Přepěťová ochrana
Chráněné páry 4 (1-2, 3-6)
Páry 1-2 a 3-6 napájecí linka linka/PE
Jmenovité provozní napětí 6V - -
Maximální provozní napětí DC 8.4V 50V -
Maximální provozní napětí AC - 35V -
Jmenovitý provozní proud 0,7A 0,7A -
Maximální provozní proud 1A 1A -
C2 jmenovitý výbojový proud In (8/20) 1kA 1kA 1kA
C2 max. výbojový proud (8/20) 2kA 2kA 2kA
Napěťová ochranná úroveň Up při In 20.7V 52.9V 562V
Přenosové vlastnosti
Parazitní kapacita 38 pF - -
Charakteristická impedance 100 Ohm
Vložený útlum 1Mhz 0.16 dB
Vložený útlum 10Mhz 0.17 dB
Vložený útlum 31.5Mhz 0.22 dB
Vložený útlum 100Mhz 0.34 dB
Přenosová rychlost max. 100 Mbps
Prostředí
Pracovní teplota -40...+80°C
Skladovací teplota -40...+85°C

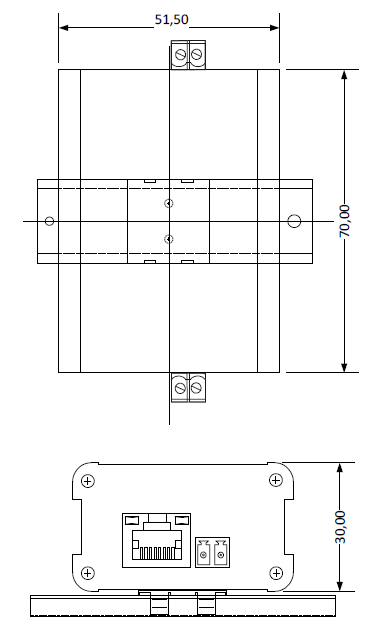

Mechanika
Připojení vstup: RJ45 + svorkovnice
výstup: RJ45 + svorkovnice
Připojení PE vodič 2,5 mm2
Životnost 100 000 hodin
Podobné produkty

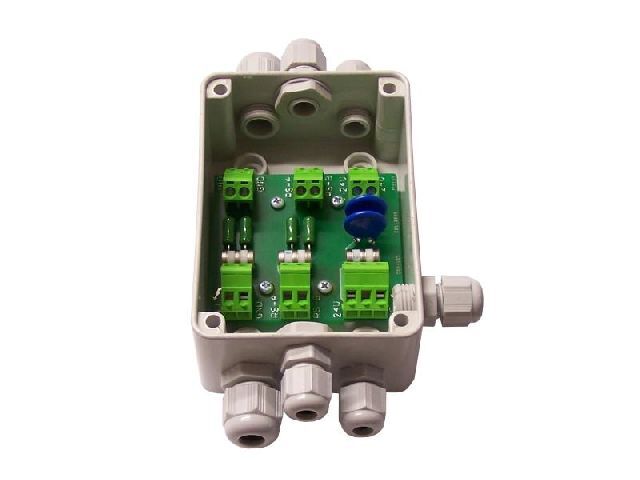

Přepěťová ochrana video + 12VAC/5A + RS485, dvoustupňové provedení, galvanicky izolovaná svorka PE, rychlá montáž, IP55
Přepěťová ochrana 1x video/RS485, dvoustupňové provedení, galvanicky izolovaná svorka PE, rychlá montáž, instalace na rovný podklad
Přepěťová ochrana 2x video/RS485, dvoustupňové provedení, galvanicky izolovaná svorka PE, rychlá montáž, instalace na rovný podklad
Dvoukanálová přepěťová ochrana napájení 2x 24VDC/1A nebo 12VAC/1A, dvoustupňové provedení, galvanicky izolovaná svorka PE, rychlá montáž, instalace na r...
Přepěťová ochrana 4x video/RS485, dvoustupňové provedení, galvanicky izolovaná svorka PE, rychlá montáž, instalace na rovný podklad

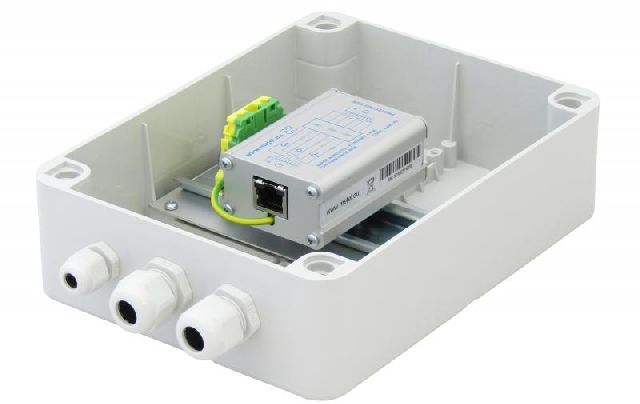

Přepěťová ochrana 10/100M Ethernet + PoE A/B nebo Hi PoE(max.90W), dvoustupňové provedení, galvanicky izolovaná svorka PE, rychlá montáž, montáž na rovný pod...
