GSM-VT20 GSM brána a SMS

GSM-VT20 GSM Modul

GSM brána VT-20 je GSM modul s hlasovým kanálem (hlasový kanál umožňuje přenos dat z telefonního komunikátoru EZS na PCO). Modul VT-20 sdružuje všechny funkce VT10 a VT21 do jednoho zařízení. Modul VT20 je schopen přijímat přenosové formáty 4+2 na 185 událostí a ve formátu CID na 264 událostí z ústředny EZS. Modul dále může jen odposlouchávat události s pultem centrální ochrany (dále jen PCO) a přeposílat SMS s těmito událostmi. Modul je vybaven obvody pro přenos zprávy nízkého napětí. VT20 je GSM modul shlasovým kanálem (hlasový kanál umožňuje přenos dat ztlf. komunikátoru EZS na PCO) 2 vstupy, 2 reléovými výstupya simulací komunikace pultu centrální ochrany. Modul může komunikovat s komunikátorem EZS v pulsních formátech 4+2 srychlostí 10, 20a 40 Baud a ADEMCO CID. Volba komunikačního formátu, kterým modul VT20 komunikuje sústřednou EZS je plně automatická (nastaveníformátu komunikátoru se  řídí podle  nastavení  formátu v ústředně EZS).  Vstupy  je možné aktivovat připojením  nebo odpojením  zápornéhopotenciálu napájení. Modul je vybaven obvody pro přenos zprávy nízkého napětí. Zákazník má možnost provést upgrade FW vmodulu nanovější verzi. Zapojení konfiguračního kabelu CANON DB9 Female na RJ11 6/6 ( 2-1, 3-6, 5-2 ).

Vlastnosti:

• GSM brána je založena na GSM bráně VT-10, která je rozšířena o funkce GSM brány VT-21
• Simuluje telefonní linku pro přenos událostí na PCO
• Simuluje pult PCO a umožňuje posílat 185 SMS zpráv ve formátu 4+2 a 264 SMS ve formátu CID
• Podporuje SW VTSetup pro programování a monitorování stavu (Windows 10)
• Rozšiřitelné pomocí přídavných modulů VT-01 až VT-04

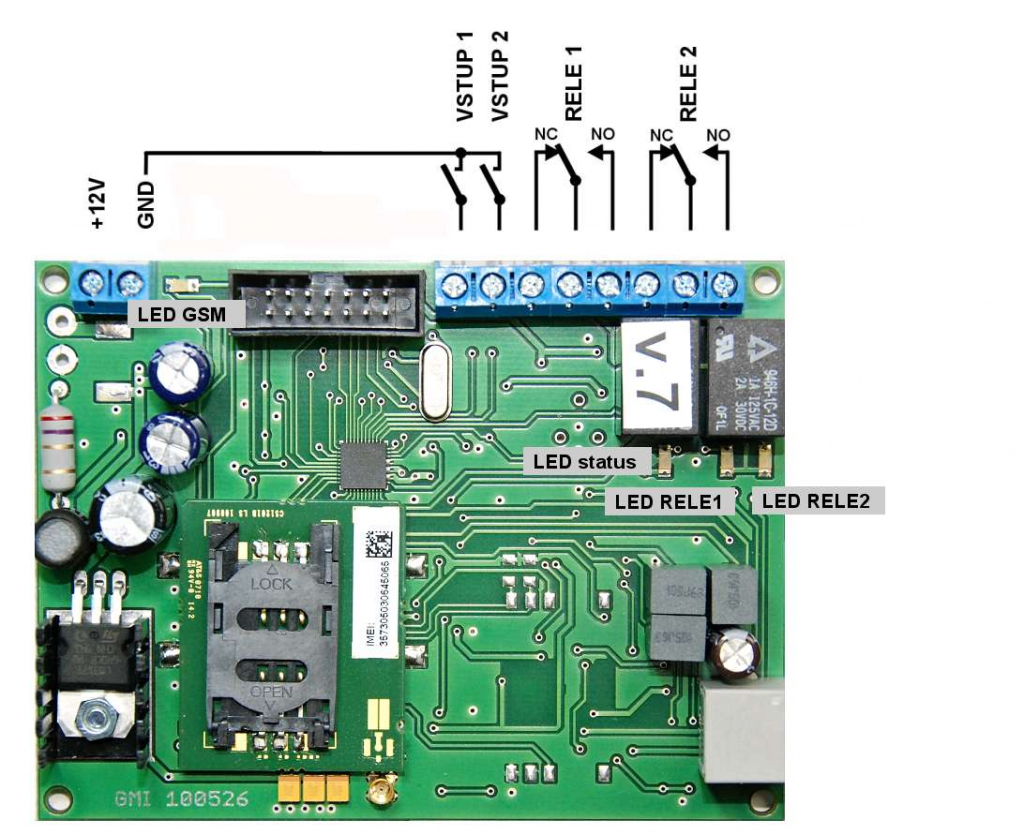

• Jedná se o GSM bránu s hlasovým kanálem, má 2 vstupy a 2 reléové výstupy (NC/NO).
• Brána obsahuje vestavěný GSM modul, takže není zapotřebí připojovat k bráně externí GSM mobil.
• Součástí dodávky je také anténa.
• Pracuje i v autonomním režimu
• Tuto bránu lze připojit k pobočkové ústředně a volat přes ni do mobilní sítě.
• GSM brána umožňuje posílat SMS zprávy na základě přenosových kódů posílaných zabezpečovací ústřednou.
• Verze 7.xx umožňuje ve formátu 4+2 posílat 185 událostí, ve formátu CID posílat 264 událostí, 32 uživatelů a 32 podsystémů.
• Tyto zprávy lze posílat až na 10 tel. čísel a pro každé z nich lze nastavit, zda se posílá SMS a/nebo se prozvání
• GSM brána umožňuje odposlouchávat komunikaci ústředny s PCO
• Je možné použít SIM kartu libovolného operátora.
• Pro každý vstup lze naprogramovat až 4 telefonní čísla
• Možnosti naprogramování názvů vstupů
• Při aktivaci/deaktivaci provedou poslání naprogramované SMS zprávy
• Při aktivaci zavolají na nastavené telefonní číslo a přehraje DTMF tóny
• Reléové výstupy lze ovládat pomocí SMS zpráv. Každá SMS zpráva obsahuje 4-místné heslo.
• Relé 1 a 2 lze ovládat pouhým prozvoněním z nastaveného telefonního čísla (až 4 tel. čísla)
• Vestavěné relé umožňuje signalizovat poruchu při přihlášení do GSM sítě.
• Stav GSM brány lze monitorovat pomocí programu VT Setup Windows 10.
• Lze nastavit citlivost vstupu a délku pulsu výstupního relé
• Umožňuje zjistit výši kreditu na SIM kartě
• Umožňuje periodicky posílat testovací zprávu (0-30 dní) a zprávu signalizující poruchu napájení
• Na GSM bráně jsou 2 vstupy a 2 výstupy. Jejich počet lze rozšířit pomocí externích modulů:
• VT01 - expander 4 vstupy, 2 reléové výstupy
• VT02 - expander 6 reléových výstupů
• VT04 - expander 6 vyvážených smyček a 4 výstupy
• RING/TIP konektor RJ11

Technické parametry:

• napájení: jmenovité 13,8V=, (10 až 15V=)
• odběr: 90mA (klid), 140mA (vysílání), 1.5A (max.)
• vstupy: v TTL (min. 1V / max. 15V), odpor při aktivaci max. 200 Ohm
• výstupy: NO, NC (max. 1A / 125VAC / 30V=)
• nastavitelná doba pro aktivaci: 100ms až 5s
• programování: PC + SW (součástí dodávky), přehledné menu
• pracovní podmínky: -10°C až 55°C / vlhkost: 5 až 85%
• rozměry: 100x76x25mm
