Stručné informace: |

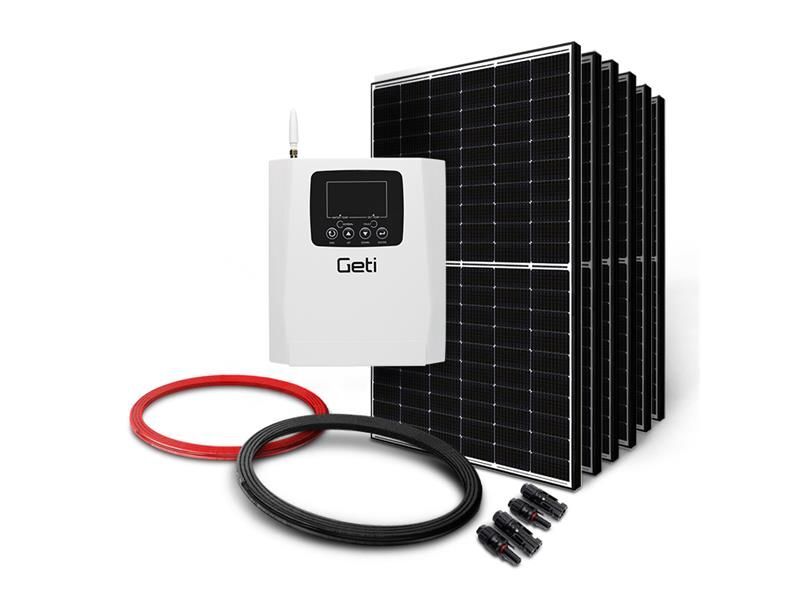

Sada se skládá z 6 monokrystalických panelů JAM54S30 415/GR černý rám JA SOLAR ( 6x 04280369 ) o výkonu 415W každý , GETI kontroléru GWH03W 4000W ( 1x 04291122 ) a kompletní 25 metrů dlouhé kabeláže ( 25x 04290190 + 25x 04290189 ) s přiloženými MC4 konektory ( 2x 03360241 + 2x 03360240 ).
|
|
|
Interní kód: | E003-0000 |
Dostupnost: |
skladem
|
Pro zobrazení ceny se přihlaste nebo zaregistrujte. |
Počet kusů:
|
Sada pro jednoduchou instalaci ohřevu vody v bojlerech a dalších
zařízeních.
Sada se skládá z 6 monokrystalických panelů JAM54S30 415/GR černý
rám JA SOLAR ( 6x 04280369 ) o výkonu 415W každý , GETI kontroléru
GWH03W 4000W ( 1x 04291122 ) a kompletní 25 metrů dlouhé kabeláže (
25x 04290190 + 25x 04290189 ) s přiloženými MC4 konektory ( 2x
03360241 + 2x 03360240 ).
Upozornění: Invertor GETI GWH je vhodný pouze pro odporové zátěže s
bimetalovým termostatem (není vhodný pro elektronikou řízené
termostaty!)
Výstup invertoru (L, N) nesmí být připojen k elektrické síti nebo
uzemnění! Výstup invertoru nesmí být zapojen do soustavy
TN-C.
Invertor je vybaven vzdáleným ovládáním a dozorem prostřednictvím
WiFi sítě a přehledné App., velkým srozumitelným LED displejem,
teplotním čidlem s délkou 3m a nezávislým nastavením teploty pro
ohřev vody jak z PV tak AC sítě. Invertor GETI také disponuje
funkci nuceného ohřevu. Funkce je dostupná pouze v App a jejím
prostřednictvím můžete v případě potřeby aktivovat ohřev ze sítě.
Invertor je kompatibilní s většinou bojlerů na trhu.
Systém je jednoduchý , vyžaduje pouze připojení příslušného počtu
fotovoltaických panelů o max. výkonu 4000 W s provozním napětím 160
~ 420V DC, síťového napětí 230C AC a propojení s odporovou zátěží,
např. topná spirála, elektrický bojler, elektrický radiátor nebo
podlahové vytápění a jistících prvků.
Stejnosměrný proud generovaný v panelech, který nelze přivádět
přímo do topných zařízení, se v měniči přeměňuje na střídavý proud
, který lze použít k napájení topných zařízení.
Maximální výkon systému je 4000 W. Invertor má prioritní vstup z
fotovoltaických panelů a při nedostatku výkonu na těchto panelech
je systém zálohován napájením ze síťového napětí 230V AC.
- Jedná se o nadrozměrné zboží, na které se nevztahuje doprava
zdarma. Doba dodání od vytvoření objednávky se může prodloužit o
3-4 pracovní dny.
Parametry produktu:
- ohřev vody pomocí odporové zátěže (topná spirála, bojler)
- vzdálený dohled prostřednictvím WiFi sítě
- vzdálený monitoring
- nucený ohřev vody ze sítě na dálku.
- teplotní čidlo
- nezávaislé nastavení teploty pro ohřev z PV a AC
- automatické přepínání mezi sítěmi (FV / síť 230V AC)
- pracovní režimy: pouze FV jako ostrovní systém nebo automatický
režim FV + síť
- tichý provoz, který zajišťuje pasívní chlazení
- účinné sledování maximálního výkonu na panelech pomocí MPPT
- vysoká účinnost > 99 %
Invertor GETI GWH03W je vybaven přehledným LED displejem, který
uživatele informuje o aktuálních a nastavených hodnotách :
- indikace ohřevu vody z FV panelů
- indikace ohřevu vody ze sítě 230V AC
- teplota vody (PV, AC) aktuální a nastavená
- PV výkon
- PV napětí
- indikace porovozu
- indikace chybového stavu
Technické parametry:
- vstupní napětí (VDC): 160 až 420 (VDC)
- vstupní napětí (VAC): 230 V AC
- výstupní napětí [VAC]: 0-260 V AC (VAC)
- logika přepínání: prioritní je solární ohřev, když je solární
vstupní napětí nižší než 100 V DC, přepne invertor se na síť. Když
je solární vstupní napětí vyšší než 150 V DC, MPPT začne pracovat a
dodávat výkon.
- maximální výkon: 4000 W
- vstupní proud z PV: 20A max.
- výstupní proud AC: 20A max.
- typ zátěže: odporová s bimetalovým termostatem (není vhodný pro
elektronikou řízené termostaty!)
- hodnota odporové zátěže nesmí být nižší než 13 Ohm
- funkce MPPT: ANO
- Wifi: ANO
- připojení FV panelů: Sériově nebo sériově paralelní
- prioritní vstup: FV panely
- záložní vstup: síťový 230V AC
- pracovní teplota: -25 °C ~ + 55 °C
- účinnost: > 99 %
- délka teplotního senzoru: 3m
- chlazení: pasívní
- ochrana proti zkratu na vstupu
- ochrana proti přehřátí
- vstupní připojení FV panelů: MC4 konektory
- vstupní připojení 230V AC: šroubovací svorka
- výstupní připojení 230V AC: šroubovací svorka
- materiál: Hliník + kov
- stupeň krytí: IP33
- rozměry d x š x v [mm]: 195 x 183 x 100 mm
- váha: 2,35kg
Fotovoltaický panel 475W JAM54S30 415/GR černý rám JA SOLAR
Technické parametry:
- jmenovitý výkon: 415 W
- typ: monokrystalický
- účinnost modulu: 21,3 %
- maximální proud (Imp): 13,13 A
- maximální napájecí napětí (Vmp): 31,61 V
- napětí naprázdno (Voc): 37,45 V
- zkratový proud (ISC): 14,02 A
- maximální systémové napětí: 1500VDC (IEC)
- tolerance výstupu: 0~+3%
- typ konektoru: MC4 kompatibilní
- stupeň krytí: IP68
- rozměry modulu: 1722 × 1134 ×30 mm
- počet buněk: 108 (6x18)
- rozměry: 1754×1096×30 mm
- hmotnost: 19,5 kg
- rám: eloxovaná hliníková slitina typ 6005-2T6
- barva rámu: černá
VAROVÁNÍ! Systém je určen pouze pro zátěže odporového
charakteru.
- Doporučujeme, aby montáž a zapojení prováděl pouze elektrotechnik
s příslušnou způsobilosti pro práci s elektrickými zařízeními a
zkušenosti s fotovoltaickými systémy.
Sada obsahuje:
6 monokrystalické FV panely JAM54S30 415/GR černý rám JA
SOLAR
Solární kontrolér GETI GWH03W
Sada kabelů 25 metrů
Konektory MC4
instrukce k instalaci
