Solární invertor ECO Solar Boost PRO 1650W MPPT 4x PV Canadian Solar, Sada pro ohřev vody

Nejjednodušší systém ohřevu vody v kotlích dostupný na trhu.

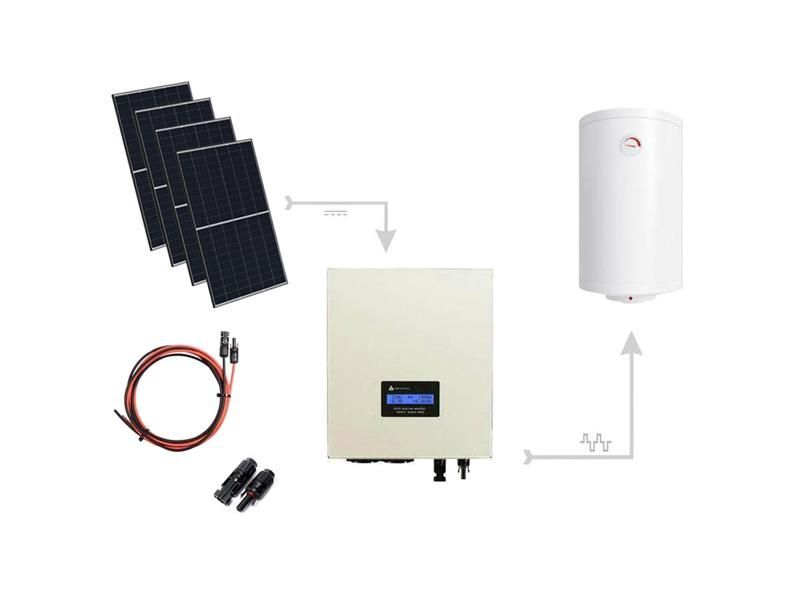

Sada se skládá ze 4 monokrystalických panelů PERC CS6R-410 černý rám Canadian Solar o výkonu 410W každý , ECO Solar Boost MPPT-3000 3,5kW PRO konvertoru a kompletní 25 metrů dlouhé kabeláže s přiloženými konektory MC4 pro převodník.

Systém je jednoduchý, vyžaduje pouze připojení 4 typických fotovoltaických panelů s provozním napětím cca 32V nebo odpovídající počet dalších a energetický přijímač, např. elektrokotel, podlahové vytápění.

Převodník ECO Solar Boost MPPT-3000 PRO je vybaven LCD displejem , který uživatele průběžně informuje o parametrech FV instalace, např.:
Napětí FV systému
elektřiny vyráběné FV panely
výstupní výkon
celková dnes vyrobená energie
celkovou energii vyrobenou v předchozí den
celková vyrobená energie (měřeno od prvního zapnutí)
Kromě toho se na displeji zobrazují aktuální události a zjištěné nesrovnalosti ve formě textových zpráv .

Maximální výkon systému je 3,5kW, převodník má prioritní výstup číslo "1" a závislý výstup číslo "2".

To vám umožní připojit dvě topná zařízení, například dva kotle, z nichž jeden bude topit jako první a druhý, když termostat prvního přestane přijímat energii z měniče. Díky implementované funkci MPPT se měnič automaticky přizpůsobí výkonu ohřívače a nastaví jeho pracovní bod tak, aby energie přijímaná ze systému fotovoltaických panelů byla maximální .

Jedná se o nadrozměrné zboží, na které se nevztahuje doprava zdarma. Doba dodání od vytvoření objednávky se může prodloužit o 3-4 pracovní dny.

Technické parametry:

SOLÁRNÍ MĚNIČ NAPĚTÍ ECO Solar Boost MPPT-3000 3,5 kW PRO

- Vstupní napětí [VDC]: 120 až 350 (VDC)
- Výstupní napětí [VAC]: 120 až 350 (VAC)
- Maximální výkon: 3,5 kW
- Funkce MPPT: ANO
- Připojení FV panelů: Sériově nebo sériově paralelní
- Průběh výstupního napětí: Modifikovaný sinus
- VAC výstup č. 1: přednost
- VAC výstup č. 2: závislý *
- Ochrana proti podpětí/přepětí:ANO
- Tepelná ochrana: ANO
- Ochrana proti přetížení: ANO
- Pracovní teplota: -25 °C ~ +55 °C
- Účinnost:>96 %
- Chlazení:Aktivní
- Napájecí konektor: konektor MC4
- Výstupní zásuvka 230V: 2 x E (s kolíkem)
- materiál: Hliník
- Stupeň krytí (IP): IP21
- Rozměry dxšxv [mm]: 320x272x96
- Váha (kg]:4,1 kg

Fotovoltaický panel PERC CS6R-410 černý rám Canadian Solar

Technické parametry:

- jmenovitý výkon: 410 W
- typ: monokrystalický
- účinnost modulu: 21 %
- maximální proud (Imp): 13,15 A
- maximální napájecí napětí (Vmp): 31,2 V
- napětí naprázdno (Voc): 37,2 V
- zkratový proud (ISC): 14,1 A
- maximální systémové napětí: 1500 VDC (IEC)
- tolerance výstupu: 0~+10 W
- typ konektoru: MC4 / MC4 kompatibilní
- přední sklo: 3,2 mm tvrzené s antireflexní úpravou
- stupeň krytí: IP68, 3 bypass diody
- typ článku: Mono-krystalický
- počet buněk: 108
- rozměry: 1722 x 1134 x 30 mm
- hmotnost: 21,3 kg
- rám: anodizovaná hliníková slitina
- barva rámu: černá


VAROVÁNÍ! Topná zařízení s elektronickými regulátory lze napájet pouze z 1. výstupu .

Sada obsahuje:
4 monokrystalické FV panely PERC CS6R-410 černý rám Canadian Solar
Solární konvertor ECO Solar Boost MPPT -3000 3,5 kW PRO
Sada kabelů 25 metrů
Konektory MC4
instrukce k instalaci

Tabulka, kterou naleznete ve fotografiích ukazuje, jak vybrat optimální ohřívač v závislosti na výkonu a napětí FV systému. Výběr optimálního ohřívače zaručuje nejvyšší účinnost FV systému pro ohřev vody.
Jak vidíte, skutečný výkon 230V ohřívačů je silně závislý na napětí FV systému, optimální ohřívače jsou označeny zeleně , příliš slabé oranžově a příliš silné červeně.
