Propojení kamery s DVR
Pro propojení kamery s DVR postačí jeden kroucený pár vodičů.
Na straně kamery se pár připojí na zelený a červený vodič kabelu redukce s RJ45 zásuvkou, která se k kameře standardně dodává (obr. 1). Redukce se může připojit jak na konektor P5, tak na P6 (obr. 2).

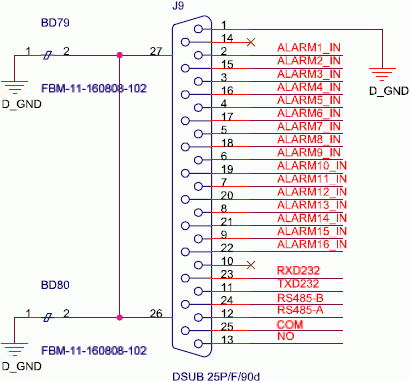

Na straně DVR se vodiče připojí na piny 12 (červený) a 24 (zelený) datového konektoru (obr. 3).

Nastavení kamery
Kameru DIP přepínači SW 101 (obr. 4) a SW 104 (obr.5) nastavíme pro komunikaci s DVR. Komunikační rychlost můžeme změnit z tovární hodnoty 2400bps (obr. 4) dále na 1200, 4800, 9600, 19200 a 57600 (viz. manuál kamery). Pro komunikaci používáme protokol PELCO-D (obr. 5).

Nastavení DVR
V menu ADVANCE -> REMOTE vyberte kameru podle připojení na video vstup (TITLE), změňte typ (DEVICE) na PTZ, nastavte adresu kamery (ID) podle jejího nastavení, změňte typ protokolu (PROTOCOL) na P-D a podle nastavení rychlosti komunikace nastavte tuto rychlost u poslední položky (RATE).

Ovládání kamery

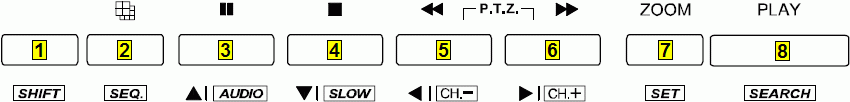

Po nastavení DVR a opuštění menu stiskněte současně tlačítka [5] a [6] (obr. 6) na čelním panelu (spuštění módu PTZ).
Tlačítky [4] a [5] (obr. 7) vyberte kanál kamery na celou obrazovku. Pro ovládání kamery lze použít následující tlačítka:
Obr. 6:
[3], [4], [5] a [6] - pohyb kamery v daném směru
[7] - aktivace/deaktivace digitálního zoomu
Pozn.: Zoom kamery lze ovládat pouze dálkovým ovladačem nebo pomocí softwaru z PC připojeného po LAN.

Nastavení přednastavených poloh (předvoleb)
Po stisknutí tlačítek [1]+[2] (obr. 6) se na monitoru objeví nápis GOTO PRESET (jdi na předvolbu). Po opětovném stisknutí těchto tlačítek se na monitoru objeví nápis SET PRESET (nastav předvolbu).
V módu nastavení (SET PRESET) tlačítky [4] a [5] (obr. 7) nastavte číslo předvolby a pro uložení aktuální polohy stiskněte [3] (obr. 7).
Pozn.: Ukončení módu proběhne automaticky a nelze ukončit žádným z tlačítek.

Vyvolání polohy kamery z paměti (předvolby)
Po stisknutí tlačítek [1]+[2] (obr. 6) se na monitoru objeví nápis GOTOPRESET (jdi na předvolbu)
V módu vyvolání (GOTO PRESET) tlačítky [4] a [5] (obr. 7) nastavte číslopředvolby a pro vyvolání polohy stiskněte [3] (obr. 7).
Pozn.: Ukončení módu proběhne automaticky a nelze ukončit žádným z tlačítek.
