Dotaz:

Chci využít funkce ATZ tzn. že chci připojit dva detektory do jedné zóny ústředny nebo expanderu, a chci aby se daly v systému plnohodnotně nastavit každá zvlášť.

Odpověď:

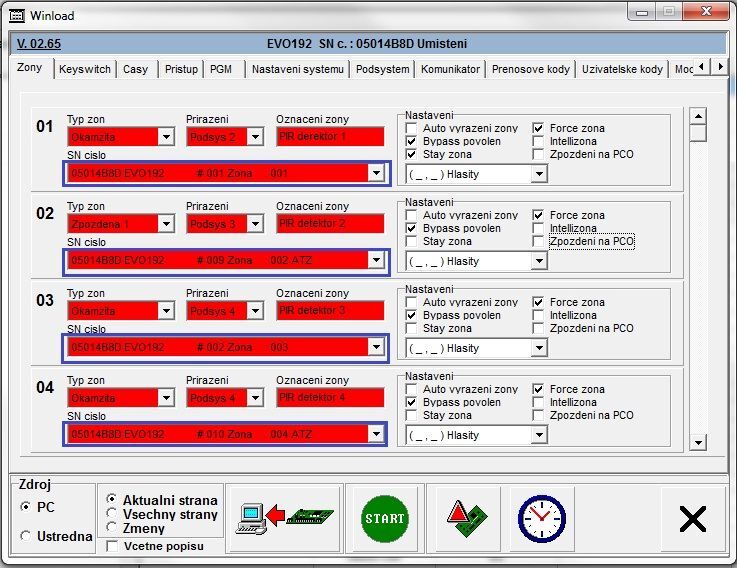

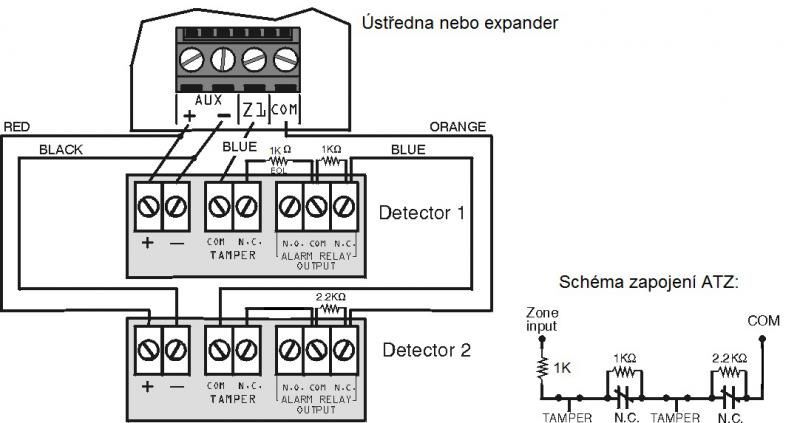

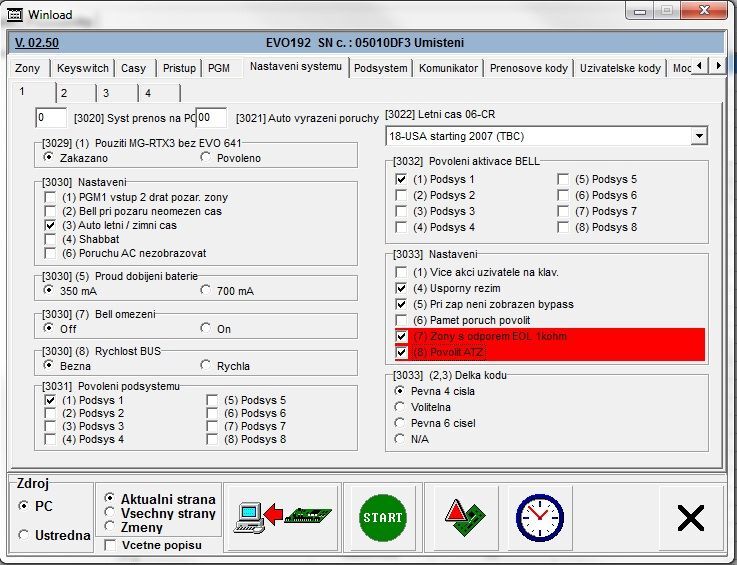

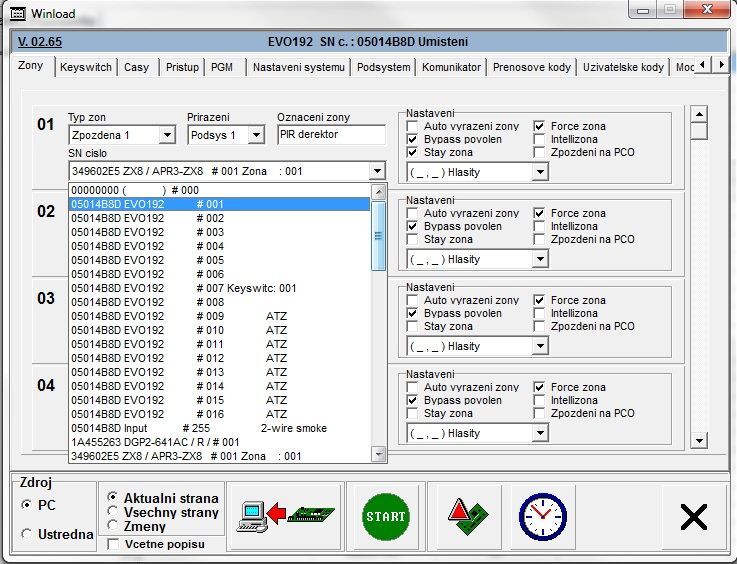

Funkce ATZ ( zdvojení zón ) je dosaženo pomocí použití různých rezistorů pro vyvážení detektorů. Detektory zapojíme dle schématu viz.obr.1, použijeme 1x R 2,2K ohm a 2x R 1K ohm, tím dosáhneme toho že při klidu obou detektorů vykazuje smyčka odpor - 1K ohm, narušení detektoru 1. - 2K ohm, narušení detektoru 2. - 3,2K ohm a narušení obou detektorů 4,2K ohm. Pokud máme detektory takto zapojeny je potřeba nastavit vyvažovací odpory a funkci ATZ v ústředně viz.obr.2. Dále musíme definovat zóny v ústředně, otevřeme si tedy nabídku přiřazení vstupů k zóně viz.obr.3 a vybereme např. vstup ústředny 001, na kterém jsou připojeny dva detektory v ATZ, tím pádem máme přiřazen detektor vyvážený rezistorem 1K ohm. Druhý detektor, vyvážený 2,2K ohm, přiřadíme v systému jako zónu 009 ATZ ( vstup 009 je virtuální ). Tímto postupem pokračujeme dále ke vstupu 002 náleží virtuální vstup 010 ATZ k 003 náleží 011 ATZ atd. viz obr.4.

*poznámka

ATZ je možno použít třeba jen ve chvíli, kdy nám nějaká zóna v systému zůstane navíc, neznamená to že pokud zapneme ATZ musí se všechny zóny vyvažovat a nastavovat dvojitě jako ATZ.
