Dotaz:

Chci využít funkce ATZ tzn. že chci připojit dva detektory do jedné zóny ústředny, a chci aby se daly v systému plnohodnotně nastavit každá zvlášť.

Odpověď:

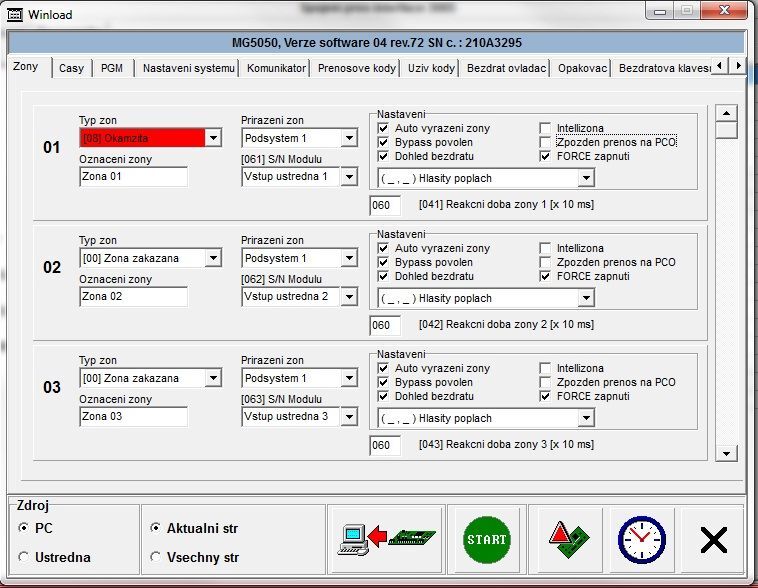

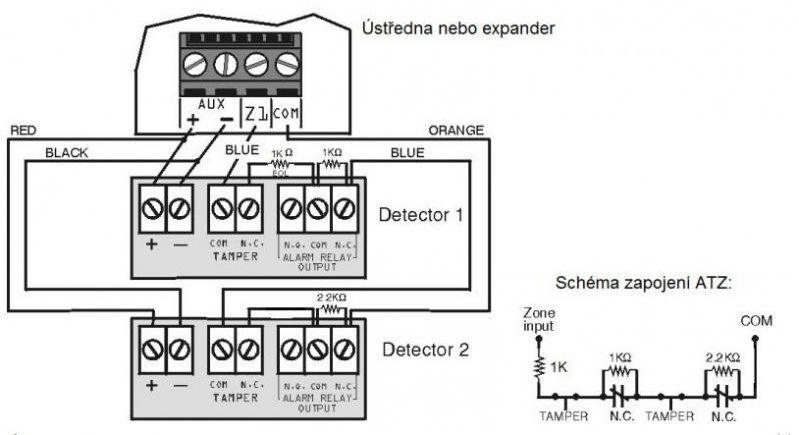

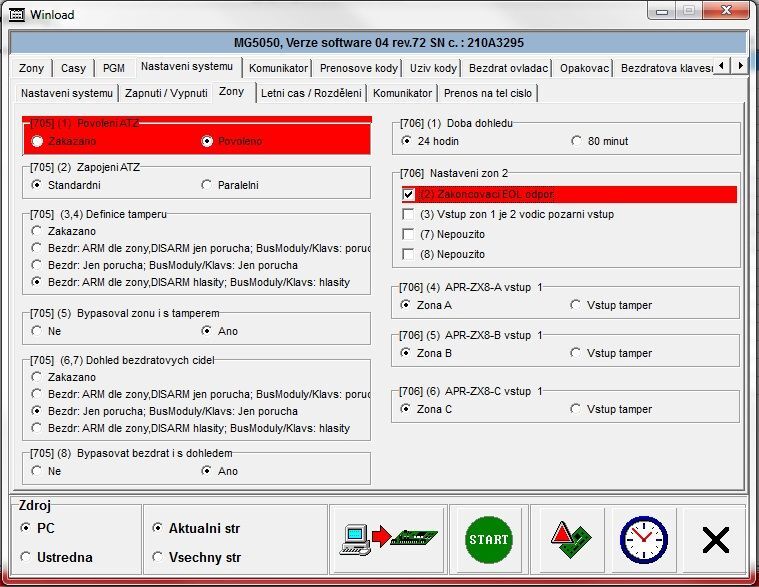

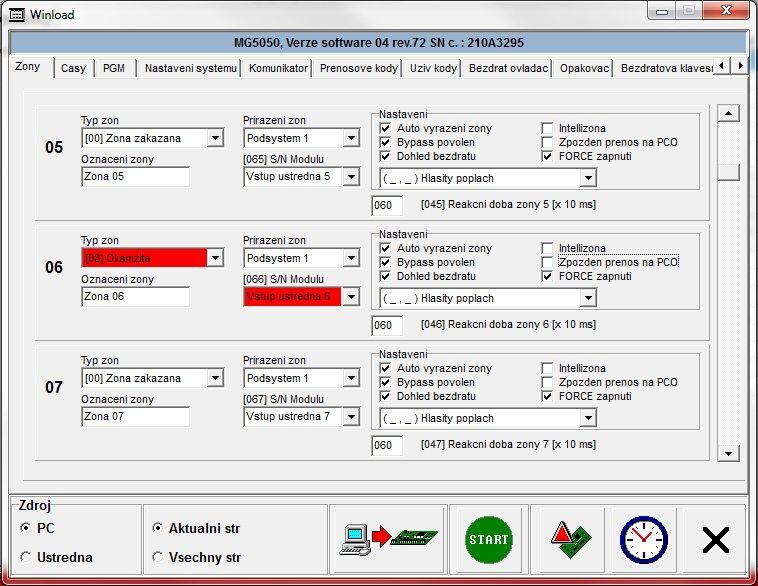

Funkce ATZ ( zdvojení zón ) je dosaženo pomocí použití různých rezistorů pro vyvážení detektorů ( ATZ lze použít jen na vstupech ústředny ). Detektory zapojíme dle schématu viz.obr.1, použijeme 1x R 2,2K ohm a 2x R 1K ohm, tím dosáhneme toho že při klidu obou detektorů vykazuje smyčka odpor - 1K ohm, narušení detektoru 1. - 2K ohm, narušení detektoru 2. - 3,2K ohm a narušení obou detektorů 4,2K ohm, rozeznání tamperu je pro obě zóny společné. Pokud máme detektory takto zapojeny je potřeba nastavit vyvažovací odpory a funkci ATZ v ústředně viz.obr.2. Dále musíme definovat zóny v ústředně, otevřeme si tedy nabídku přiřazení vstupů k zóně viz.obr.3 a vybereme např. vstup ústředny 01, na kterém jsou připojeny dva detektory v ATZ, tím pádem máme přiřazen detektor vyvážený rezistorem 1K ohm. Druhý detektor, vyvážený 2,2K ohm, přiřadíme v systému jako zónu 06  ( vstup 06 je virtuální -např. ústředna MG 5050 má jen 5 zón na desce ) viz obr.4. Tímto postupem pokračujeme dále ke vstupu 02 náleží virtuální vstup 07 ATZ k 03 náleží 08 ATZ atd.

*poznámka

ATZ je možno použít třeba jen ve chvíli, kdy nám nějaká zóna v systému zůstane navíc, neznamená to že pokud zapneme ATZ musí se všechny zóny vyvažovat a nastavovat dvojitě jako ATZ.
