Dotaz:
Mám ústřednu MG5000 verze 2.40, klávesnici MG10LED a expander APR-ZX8. Chci zapojit drátové zóny u systému MG5000 a to tak, že povolím ATZ. Zóna 1 až 4 budou zóny na ústředně, zóna 5 bude klávesnicová a zóny 6 až 10 budou zóny na expanderu APR-ZX8

Odpověď:

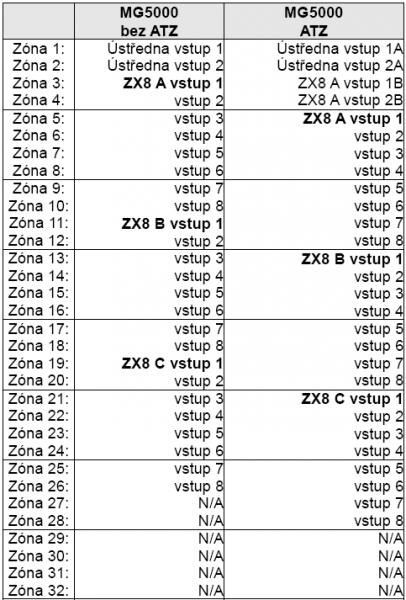

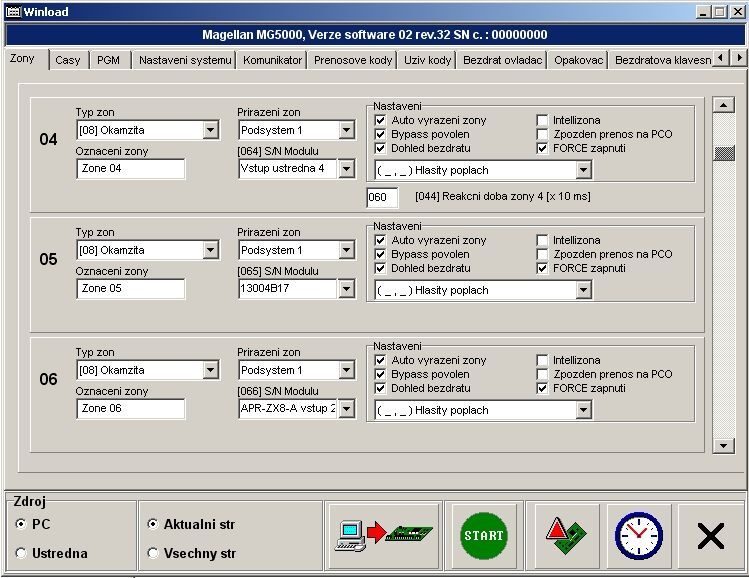

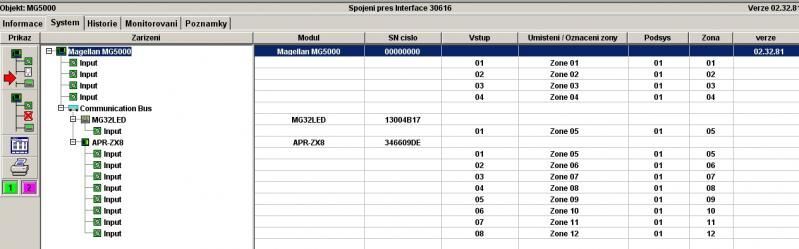

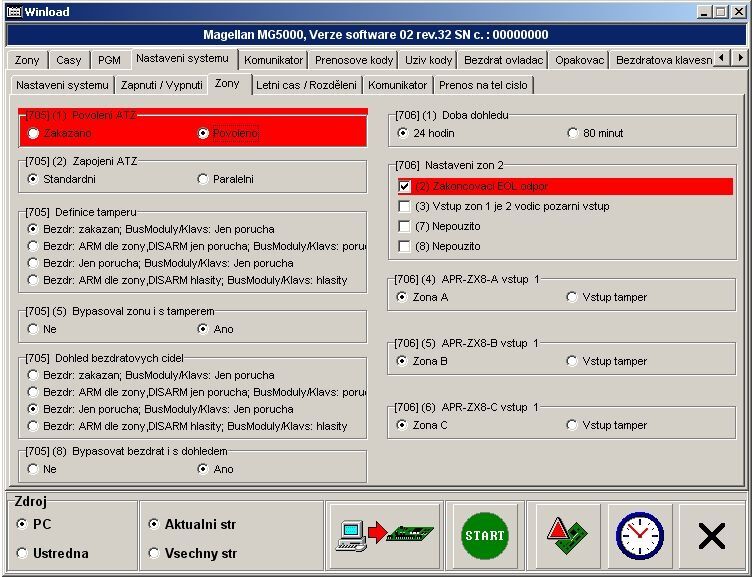

Ano toto zapojení je možné, obrázek 1. Způsob řazení zón na ústředně Magellan je na obrázku 2. Jde o to, že pokud budete mít nastaven expander APR-ZX8 jako typu A (nastavení zde) pak při obsazení zóny 5 klávesnicovou zónou již nemůžete zapojit vstup 1 na expanderu. Zóna číslo 6 bude zapojena na vstup 2 expanderu APR-ZX8. Způsob programování zóny 5 a 6 pomocí Winloadu je vidět na obrázku 3. Dále je nutné povolit funkci ATZ a povolit zakončovací odpor EOL obrázek 4.

Pozor:
MG5000 verze 1.xx nepodporuje expander APR-ZX8.
