Zapojení keyswitch (tlačítka) u ústředen řady MG/SP i s použitím ATZ

Dotaz:

Mám ústřednu SP5500 a používám u ní ATZ, mám už volný pouze jeden vstup, který bych chtěl použít právě pro keyswitch. Je možné s povolením ATZ mít na jednom vstupu keyswitch a klasickou zónu?

Odpověď:

Ústředny řady MG/SP od verze 3 a vyšší podporují možnost nastavení zóny jako keyswitch. A to ve dvou typech, buď jako tlačítko nebo jako spínač. Tlačítko - při stisku zapne podsystém, při opětovném stisku podsystém vypne. Spínač - v jedné poloze je systém zapnutý po přepnutí do druhé polohy je systém vypnutý.

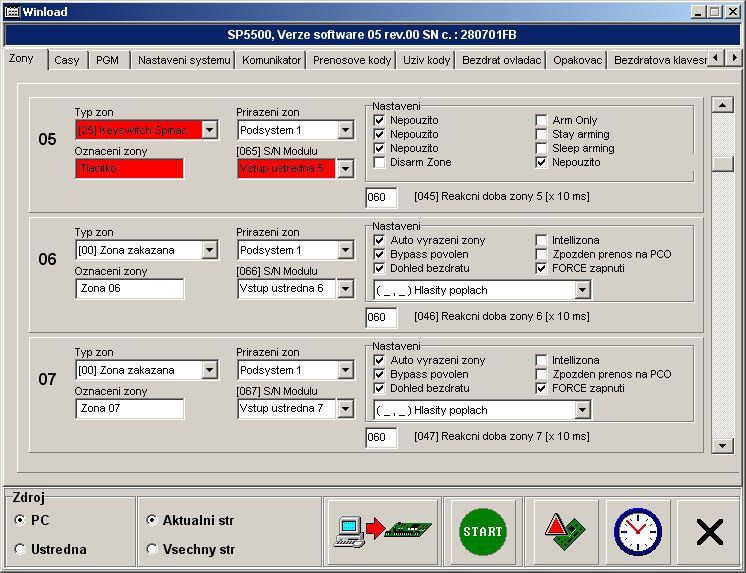

Keyswitch se nastavuje jako typ zóny u dané zóny, obr.1 (nastavení pro spínač), a můžete si zvolit další volby, pouze zapnutí, pouze vypnutí a podobně. Keyswitch nelze použít u zón ATZ, ale lze jej použít s ATZ zónou na stejném vstupu. Ústředna SP5500 má 5 vstupů, s ATZ 10. Keyswitch může být použít pro zóny 1 až 5, nemůže být použit pro ATZ zóny 6 až 10. Bezdrátové zóny, zóny na klávesnici a expandéru nejdou nastavit jako keyswitch.

Zapojení keyswitche je možné několika způsoby:

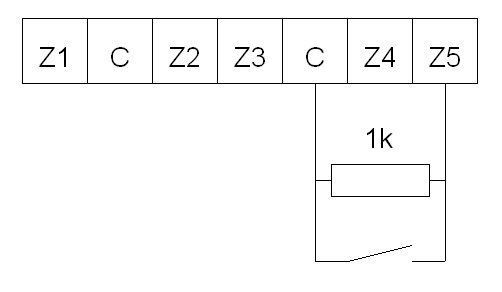

Není povolen zakončovací odpor ani ATZ, tlačítko (spínač) se zapojí paralelně na vstup ústředny společně s 1k odporem, obr. 2.

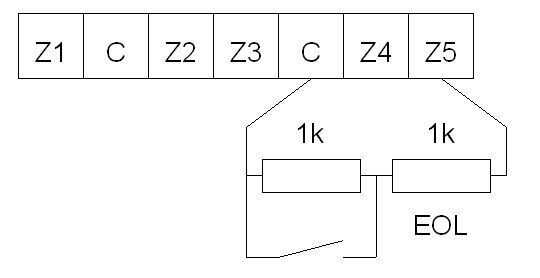

Je povolen zakončovací odpor, není povoleno ATZ, tlačítko (spínač) je zapojeno paralelně k 1k odporu, který je v sérii se zakončovacím odporem a jepřipojen na vstup ústředny nebo lze použít stejné zapojení jako v bodě 1. Mohou být tedy použita obě zapojení, obr. 2 a obr. 3.

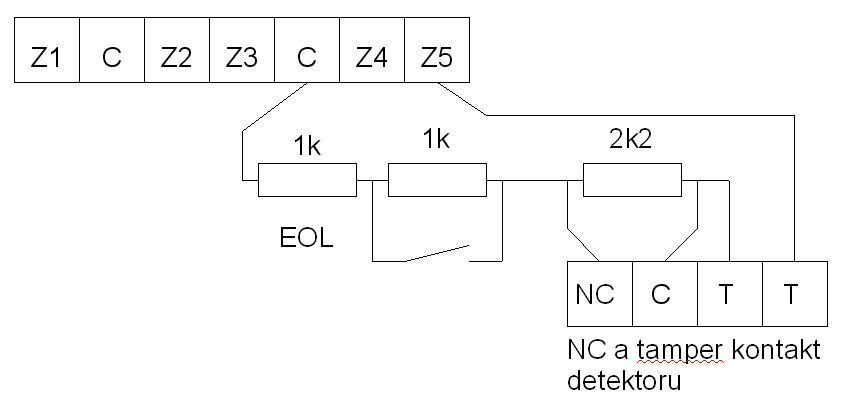

Je povolen zakončovací odpor a ATZ, tlačítko (spínač) se zapojí obdobně jako v bodě 2, s tím, že do série je ještě kromě zakončovacího odporu připojen detektor s odporem 2k2, obr. 4.

Galerie

obr.1

obr.2

obr.3

obr.4
