PTZ kameru LPT-Ex553 lze ovládat digitálním záznamovým zařízením (DVR) Pinetron a zároveň lze tuto kameru a toto DVR ovládat klávesnicí PSD-CJ1000.

Popis zapojení:

Z PTZ kamery LPT-Ex553 zapojíme datový port RS-458 ze svorek Rx+ a Rx- do svorek na DVR Tx+ a Tx-. Z DVR ze svorek Rx+ a Rx- vedeme kabel a zapojíme ho do J-Boxu klávesnice do svorek DVR+ a DVR-. J-Box a klávesnici propojíme kabely z Data 1 do Data 1 a z Data 2 do Data 2.
Pro vyloučení problému, že by nešla ovládat PTZ kamera klávesnicí po vypnutí DVR je potřeba svorky na DVR Tx+ a Tx- propojit se svorkami Dome + a - na J-Boxu u klávesnice.

Kamera	DVR	J-Box	Klávesnice
RX+	TX+
RX-	TX-
	RX+	DVR +
	RX-	DVR -
	TX+	Dome +
	TX-	Dome -
		Data 1	Data 1
		Data 2	Data 2

Nastavení:

Kameru LPT-Ex553 nastavíme na komunikační protokol, který podporuje jak DVR Pinetron, tak i klávesnice PSD-CJ1000, což je Pelco-P nebo Pelco-D. Dále můžeme nastavit ID kamery na libovolnou hodnotu, pokud již není obsazená.
V DVR Pinetron nastavíme v položce Kamera, u kamery kde je PTZ kamera připojena, položky Model PTZ – Pelco-P nebo Pelco-D s patřičnou rychlostí a P/T/Z ID kamery.

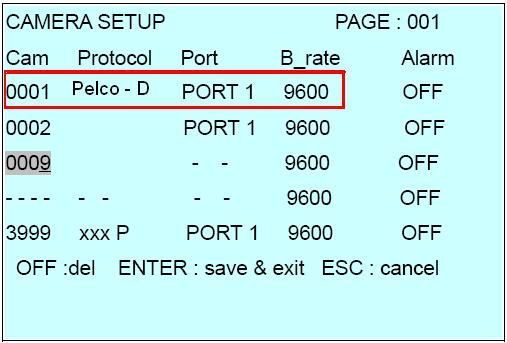

V klávesnici PSD-CJ1000 nastavíme položku Camera -> Camera configuration na hodnoty jaké máme v kameře.
