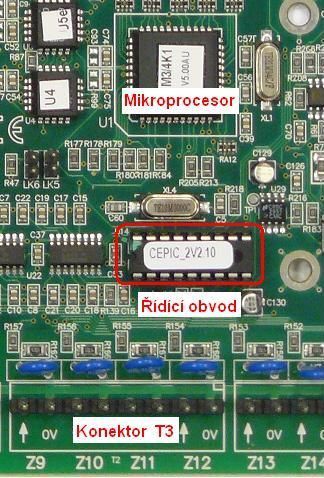

Řídící obvod PIC je použit pro určení přesně stanovených systémových voleb a možnosti upgrade firmware modulu ústředny. Obvod je označen U14 a umístěn mezi konektor T3 (zóny 9 – 12) a mikroprocesor.
Poznámka: Jestliže jsou požadovány nové doplňkové vlastnosti, které nejsou obsaženy v použité verzi firmware, musí být vyměněn firmware a řídící obvod, obsahující požadované vlastnosti.
Identifikace PIC
Jestliže nemůžeme fyzicky zjistit verzi PIC, je možné ji zjistit v informacích o systému v Menu 2 na 2. obrazovce v položce "Popts: xxxxxxxx". Znaky "xxxxxxxx" jsou hexadecimální znaky, reprezentující povolené vlastnosti. Každý znak reprezentuje 4 bity, 1 – povoleno, 0 nepovoleno.
Znak | Bit | Volba | Znak | Bit | Volba |
1. | 1 | Řízení výtahů | 5. | 1 | 10 k EOL |
2 | Rezerva | 2 | Kom. úloha Pacom RTU | ||
3 | GSM SMS | 3 | IP ovladač dveří | ||
4 | Uživatelé pouze karty | 4 | GSM FE3000 | ||
2. | 1 | Vysokoúrovňové řízení výtahů | 6. | 1 | Programovatelné site kódy |
2 | Accept | 2 | Inovonics 208 zón | ||
3 | Skup. vzájemného blokování dveří | 3 | Inovonics 96 zón | ||
4 | Klimatizace | 4 | Rezerva | ||
3. | 1 | Pouze pro tovární účely | 7. | 1 | Rezerva |
2 | Pouze pro tovární účely | 2 | Rezerva | ||
3 | Speciál | 3 | Rezerva | ||
4 | Rezerva | 4 | Rezerva | ||
4. | 1 | Rezerva | 8. | 1 | Rezerva |
2 | Rozšířená paměť uživatel | 2 | Rezerva | ||
3 | Rozšíření 512k RAM | 3 | Pokročilá automatizace 512 zón | ||
4 | Rozšíření 128k Ram | 4 | Pokročilá automatizace 256 zón |
Příklad: Popts: F7011800 F 7 0 1 1 0 0 0
1111 0111 0000 0001 0001 0000 0000 0000
Jsou povoleny následujícívolby (vlastnosti): Řízení výtahů, GSM SMS, uživatelé pouzekarty, Accept*, skup. vzájemného blokování, klimatizace, 128k RAM,GSM FE3000.
* - I když je v PIC povolena komunikační úloha Accept, závisí na verzi firmware zda bude možné úlohu aktivovat (od V6.0 není možné ji aktivovat).
