Virtuální vstupy a výstupy u modulu PRT3 v systému EVO

Modul PRT3 je univerzální komunikační modul mezi systémem EVO a jinými systémy (např. domácí automatizace, řízení klimatizací, osvětlení atd.).
Modul může komunikovat třemi způsoby:

Prostý tisk událostí na sériový nebo paralelní port.
Komunikace pomocí protokolu ASCII.
Komunikace pomocí protokolu C-BUS.

V tomto článku se zaměříme na komunikaci pomocí protokolu ASCII a použití virtuální vstupů a výstupů s kontrolou funkce pomocí Hyperterminálu.
Co to jsou virtuální vstupy a výstupy:

Virtuální vstup odpovídá z hlediska ústředny systému EVO jako klasický vstup, programuje se úplně stejně, lze ho vložit do prostoru a nebo pomocí něj je možné ovládat keyswitch. Tento vstup se aktivuje zasláním odpovídajícího příkazu po sériové lince, není tedy nikterak fyzicky zapojený.
Virtuální výstup je na tom podobně jako vstup. Není fyzicky zapojený, ale je možné jej naprogramovat na požadovanou aktivační, případně deaktivační událost. Sepnutí virtuálního výstupu se projeví jen programově, po sériové lince bude odeslán příkaz odpovídající sepnutí výstupu.

Příklad nastavení komunikace v protokolu ASCII a jednoho virtuálního vstupu a jednoho výstupu u modulu PRT3 s ústřednou EVO192:

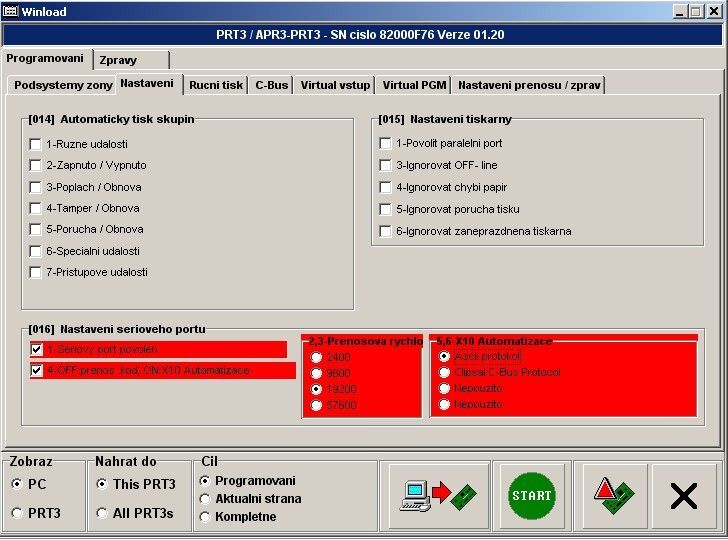

Nejprve nastavíme správně komunikaci pro protokol ASCII na modulu PRT3, komunikační rychlost nastavte dle požadavků připojovaného zařízení, obr.1.

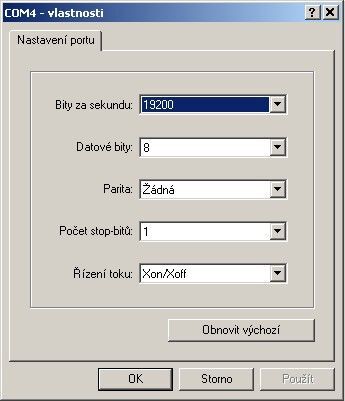

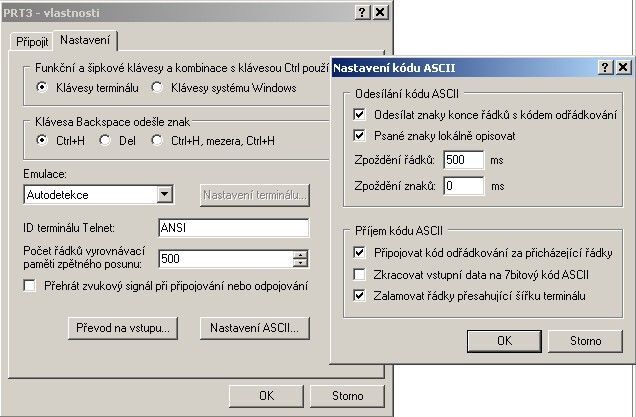

Stejné komunikační parametry nastavíme i v Hyperterminálu, obr. 2 a obr. 3.

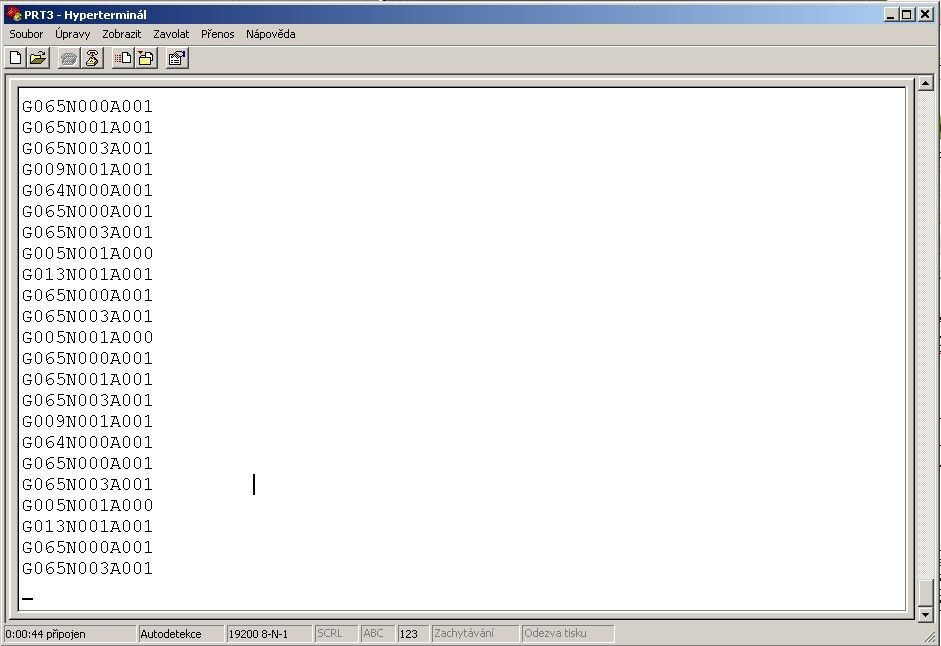

Nyní můžeme komunikaci vyzkoušet, například provedeme otevření nějaké zóny, nebo zadáme PIN na klávesnici. Událost by měla být přenesena do zařízení (Hyperterminálu), obr. 4. Tabulku událostí, podle které zjistíme, jaká událost byla přenesena, nalezneme v návodu k protokolu ASCII na straně 17. Návod je v souborech ke stažení.

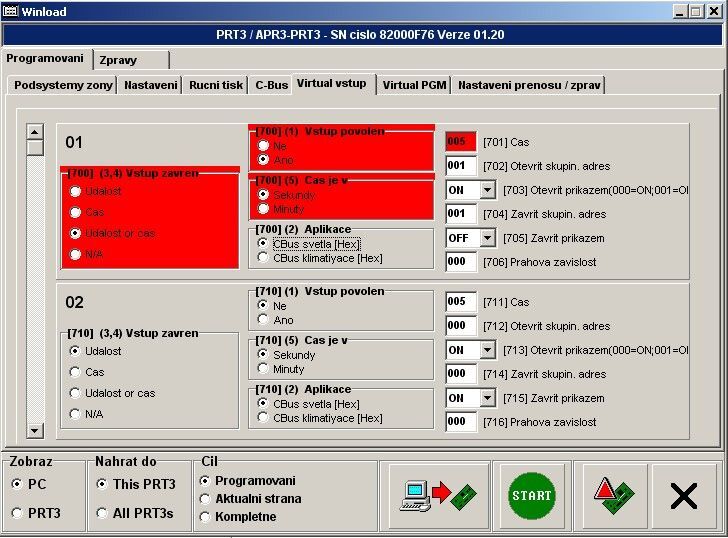

Nyní nastavíme virtuální vstup, v záložce virtuální vstupy, vstup povolíme a nastavíme typ deaktivace (událost, čas nebo kombinace) a případně čas aktivace. Ostatní volby s protokolem ASCII nesouvisí, vztahují se k protokolu C-BUS, obr. 5.

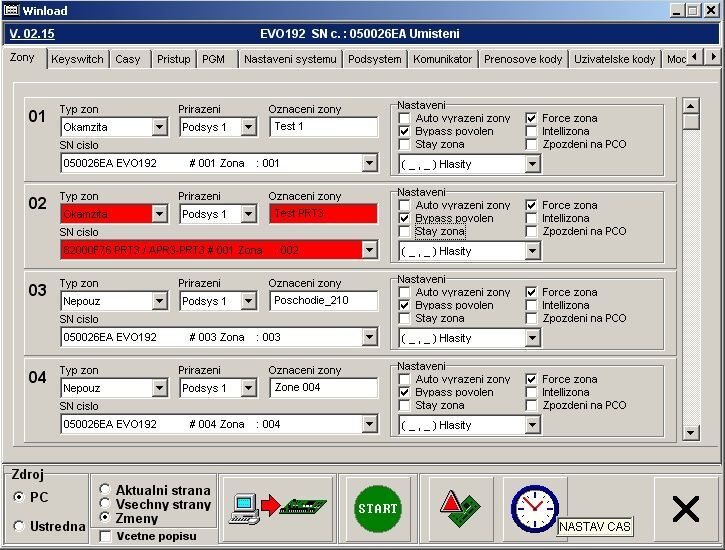

Takto vytvořený virtuální vstup můžeme naprogramovat jako zónu, obr. 6.

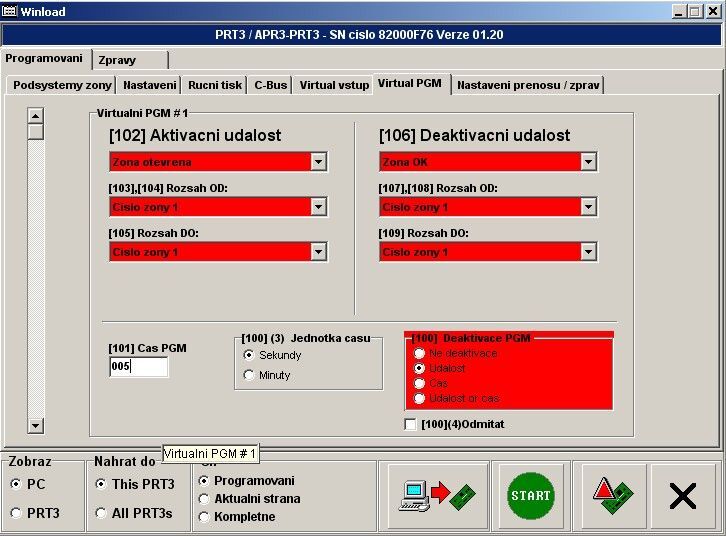

Nyní naprogramujeme virtuální PGM, programuje se stejně jako normální PGM a má stejnou tabulku aktivačních událostí jako ústředna, v našem příkladu použijeme událost otevření zóny 1, obr. 7.
Tímto je programování virtuálních vstupů a výstupů kompletní.

Ukázka funkce:

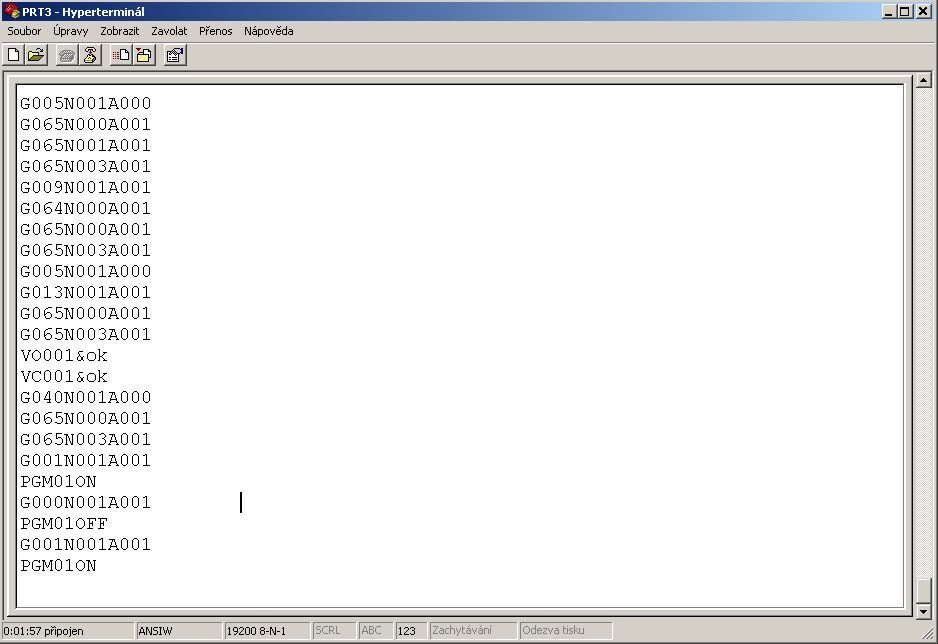

Pro sepnutí virtuálního vstupu 1 musíte odeslat příkaz VO001 pro vypnutí VC001, obr. 8, modul příkaz potvrdí dopsáním &OK za konec příkazu. Po sepnutí vstupu by měl systém hlásit narušenou zónu nebo poplach podle stavu podsystému.
Sepnutí výstupu je indikováno odesláním příkazu PG01ON a vypnutí PG01OFF, také obr. 8.

Poznámka: modul PRT3 podporuje 16 virtuálních vstupů a 30 výstupů.
